Externe Anschlüsse SMA Solar Technology AG
76 IA-SCxxxHE-IDE104432 Installationsanleitung

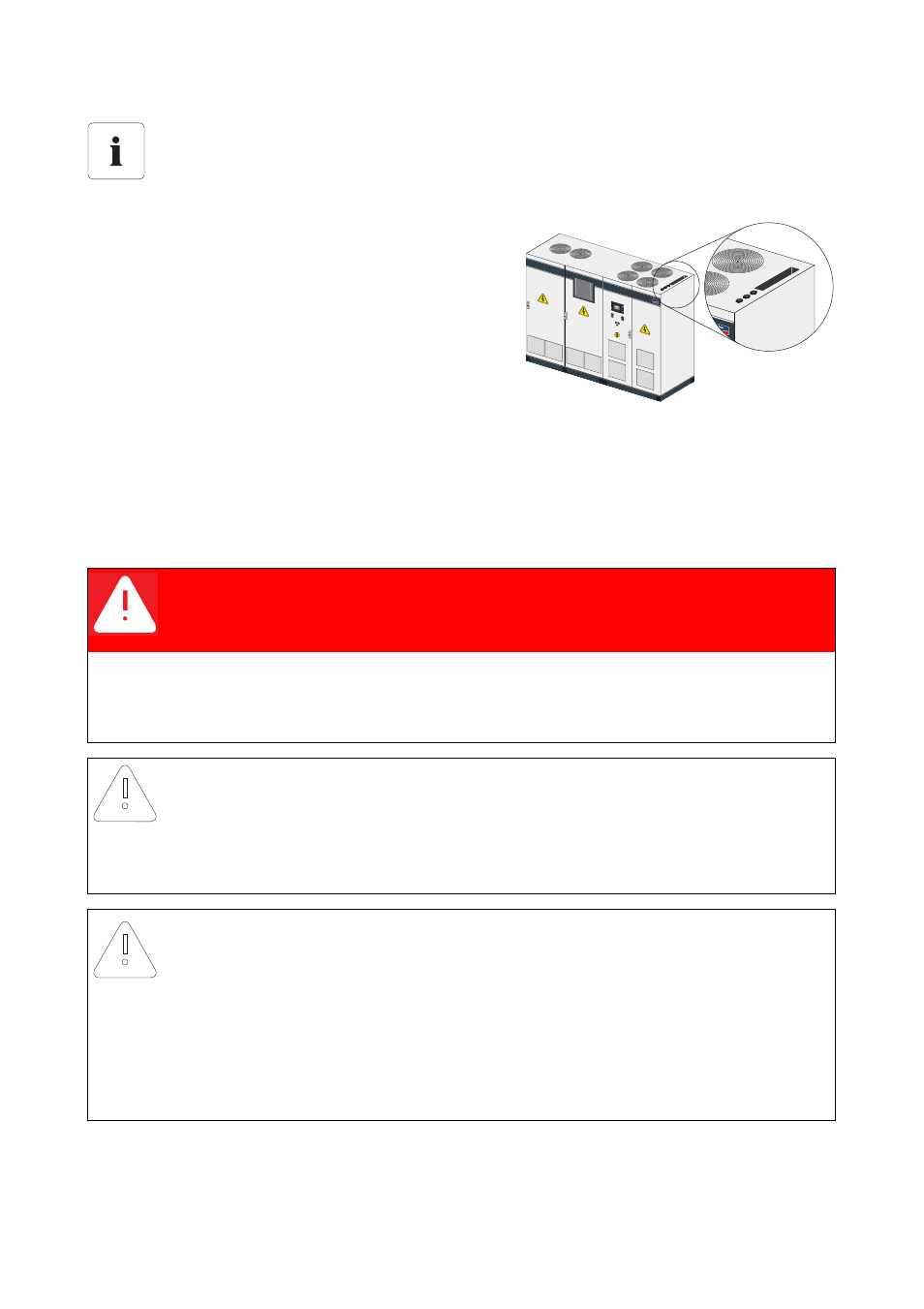

9. Die Kabel durch die Kabelverschraubungen im
Dach des AC-Schranks zum
Eigenversorgungstransformator führen.
10. Von der Sekundärseite des
Eigenversorgungstransformators wird die
Spannungsversorgung an die Klemmen im Sunny
Central geführt, siehe 6.5.1 „Externe
Eigenversorgung anschließen“ (Seite 72).
6.6 DC-Kabel anschließen
Im DC-Schrank des Sunny Central befinden sich optional NH-Sicherungen, die den Anschluss von
Stringverteilerkästen ermöglichen. Standardmäßig ist der Sunny Central mit einer Sammelschiene pro
Potential ausgerüstet.
Anschluss von Aluminium-Kabelschuh
Werden Aluminium-Kabelschuhe für den Anschluss an die Kupferschiene verwendet
Hinweise in Kapitel 6.1 „Hochstromkontakte anschließen“ (Seite 50) beachten.
GEFAHR!
Tod oder schwere Verletzungen. Gefahr eines Stromschlags beim Berühren der
am PV-Generator angeschlossenen DC-Kabel.
• PV-Module abdecken.
• Alle Sicherheitshinweise des Modulherstellers befolgen.
• Sunny Central freischalten.
ACHTUNG!
Beschädigung des Sunny Central oder des PV-Generators durch fehlerhafte DC-
Verkabelung.
• Für den Anschluss der DC-Leitungen ist zwingend der mitgelieferte Schaltplan zu
verwenden.
ACHTUNG!
Beeinträchtigung des Betriebs durch zu geringe Spannungsfestigkeit oder durch
schlechte Abdichtung.
• Die DC-Leitungen ausreichend spannungsfest auslegen.
• Die DC-Leitungen erd- und kurzschlusssicher verlegen.
• Sämtliche Kabeleinführungen luftdicht gegenüber der Umgebung verschließen. Dies
verhindert das Ansaugen von Kühlluft an den Lufteintrittsfiltern vorbei.
