SMA Technologie AG Überblick
Installationsanleitung WB50-60-11:SD3405 Seite 13
3 Überblick
3.1 Gerätebeschreibung

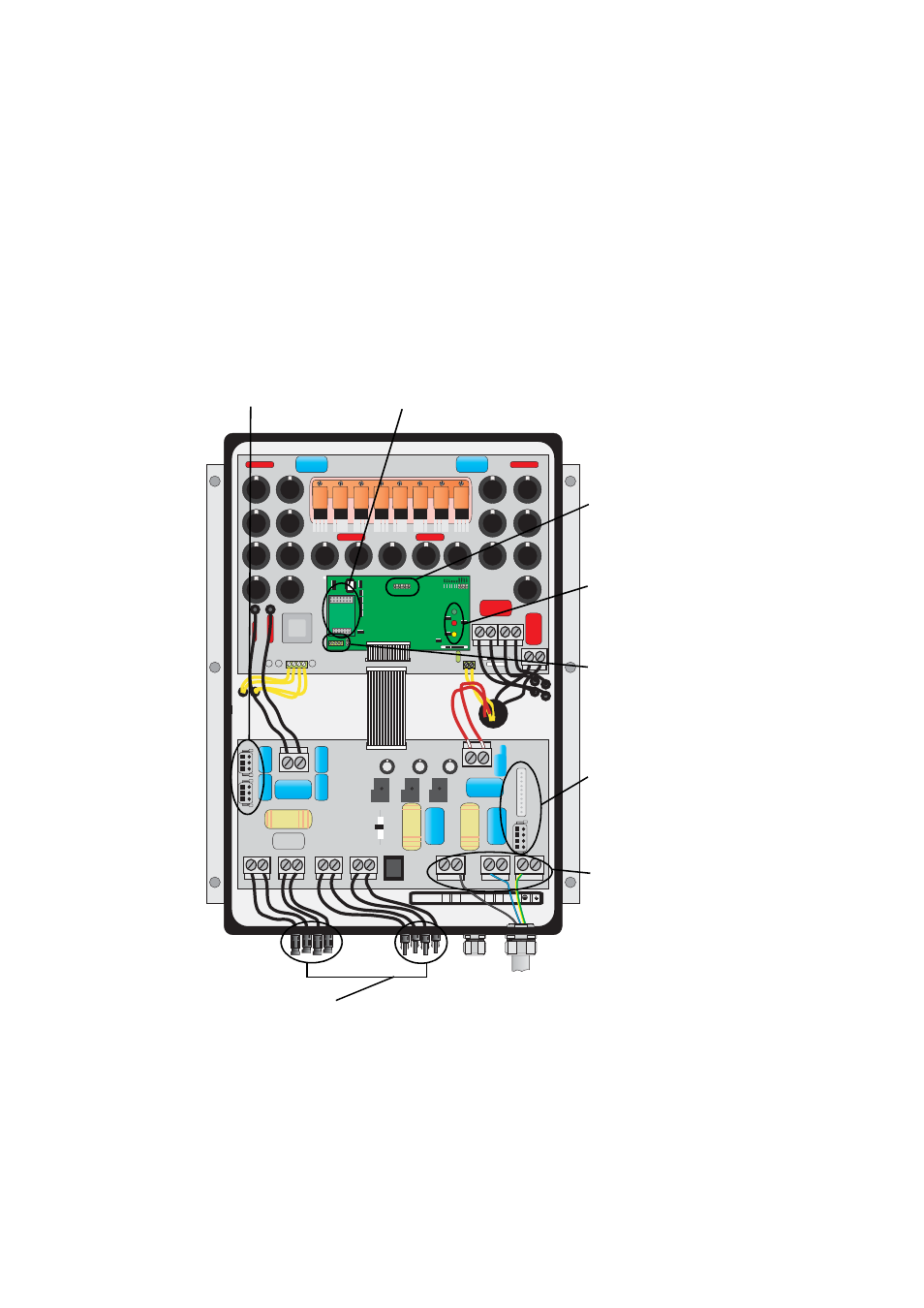

Im folgenden Übersichtsbild sind die unterschiedlichen Komponenten und Anschluss-
bereiche des geöffneten Windy Boy 5000 / 6000 schematisch dargestellt:
MC MC MC MC
2 3 5 7
SMC60-AST
VN30.15/00858
Potter &Brumfield Potter &Brumfield Potter &Brumfield
C B A
+ + + + - - - -
0 V 2 4 0 V
MC MC MC MC
N L PE
N L1 230 Vac:
Varistoren
(Seite 47) Steckplatz für Kommunikation (RS232,
RS485, NLM, Funk)(Seite 37)
Steckplatz für Dis-
playeinheit (Sunny
Display)
LEDs zur Betriebs-
zustandsanzeige
Kommunikationsan-
schluss
Steckplatz für Leis-
tungsteil PLC (not-
wendig für Netzlei-
tungskommunikati-
on)
Anschlussklemmen
(AC)(Seite 19)
PV Eingangstecker
(DC)(Seite 19)
