Austausch der Varistoren SMA Technologie AG
Seite 48 WB50-60-11:SD3405 Installationsanleitung
4. Stellen Sie bei allen Varistoren mit Hilfe eines Durchgangsprüfers fest, ob zwi-
schen den Anschlüssen 2 und 3 eine leitende Verbindung besteht. Besteht diese
nicht, ist der zugehörige Varistor wirkungslos.

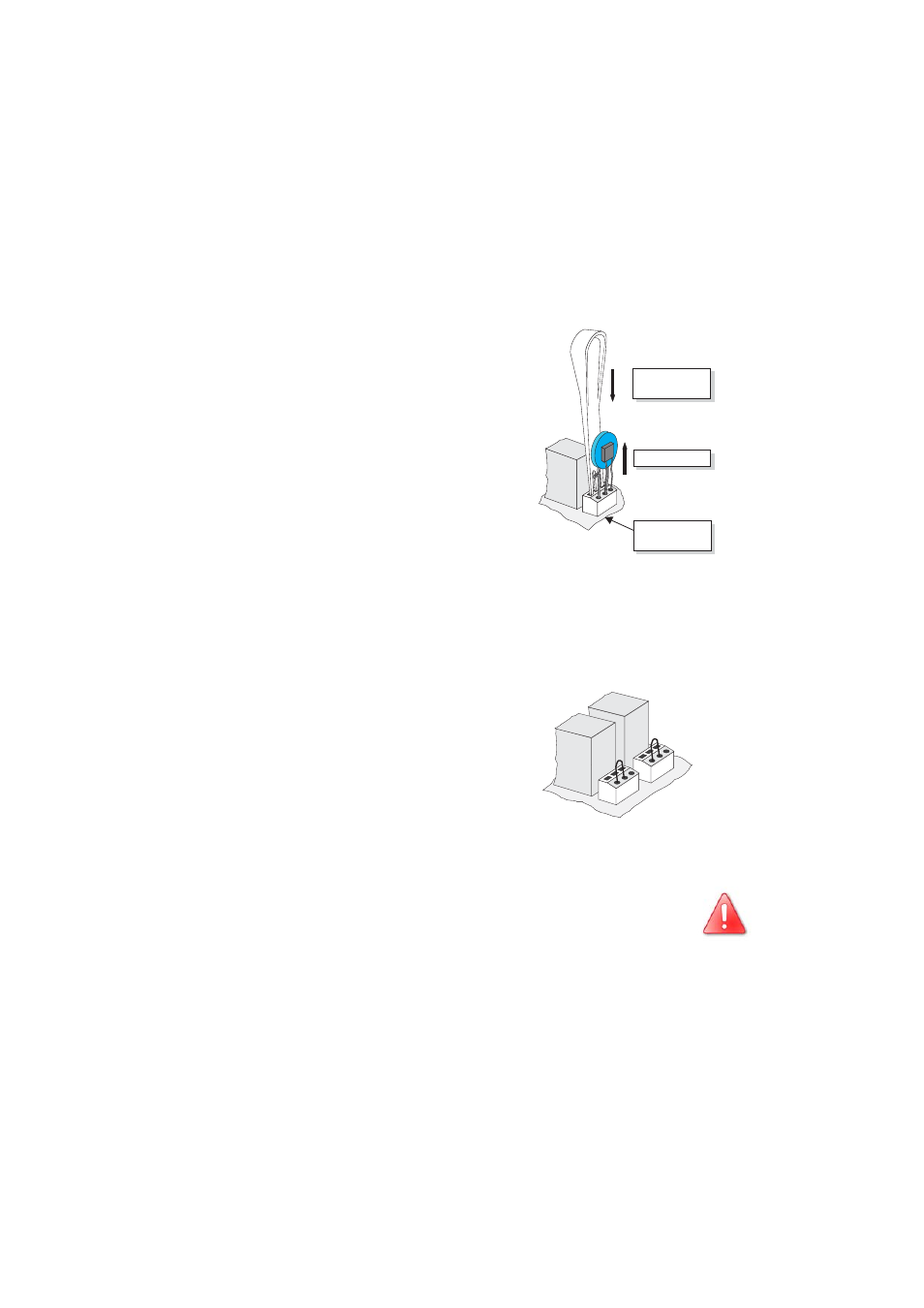

5. Tauschen Sie den betreffenden Varistor, wie in
der nebenstehenden Zeichnung dargestellt, ge-
gen einen neuen aus. Achten Sie dabei auf die
richtige Ausrichtung des Varistors! Sollten Sie zu-
sammen mit den Ersatz-Varistoren kein Sonder-
werkzeug für die Bedienung der Klemmen
erhalten haben, setzen Sie sich bitte mit SMA in
Verbindung. Die Klemmkontakte lassen sich be-
helfsmäßig jedoch auch einzeln mit einem pas-
senden Schraubendreher bedienen. Da der
Ausfall eines Varistors in der Regel auf Einflüsse
zurückzuführen ist, die alle Varistoren in ähnli-
cher Weise betreffen (Temperatur, Alter, indu-
zierte Überspannungen), wird dringend
empfohlen, nicht nur den erkennbar defekten Va-
ristor auszutauschen, sondern alle beide. Die Va-
ristoren werden für den Einsatz im Windy Boy
5000 / 6000 speziell gefertigt und sind nicht im
Handel erhältlich. Sie müssen direkt von der
SMA Technologie AG bezogen werden (SMA-
Bestellbezeichnung: „SB-TV4“).
6. Sind vor Ort keine Ersatzvaristoren vorhanden,
so kann der Windy Boy 5000 / 6000 übergangs-
weise auch ohne diese betrieben werden. Hierzu
entfernen Sie die als defekt erkannten Varistoren
und bestücken die Klemmen stattdessen mit einer
Drahtbrücke zwischen den Anschlüssen 2 und 3.
Übergangsweise kann ein defekter
Varistor auch durch eine Drahtbrücke
ersetzt werden.
Der so modifizierte Eingang ist nicht mehr vor Überspannungen ge-
schützt! Es ist unverzüglich für die Bestückung mit Varistoren zu
sorgen. Bei Anlagen mit einem hohen Risiko von Überspannungen
sollte der Windy Boy 5000 / 6000 nicht ohne Varistoren betrieben
werden!
7. Befestigen Sie die PE-Verbindung wieder am Deckel und verschließen Sie den
Windy Boy 5000 / 6000.
Das Einführen des
Betätigungswerkzeugs löst
die Klemme
Der Pol mit der kleinen
Schlaufe (Sicke) muss
beim Wiedereinbau in
Klemme 1 montiert werden
Varistor
entnehmen
1 2
3
3 2 1
3 2 1
