3.3 OptiCool Belüftungssystem
Der Windy Boy 5000 / 6000 ist mit dem patentierten Zweikammer-Kühlsystem Opti-
Cool ausgestattet. Dabei wird das Gehäuse des Windy Boy in das Temperaturma-
nagement integriert und dient nicht mehr nur zur Aufnahme und Schutz der Bauteile
im Inneren, sondern auch als „Kühlluftverteiler“ und Wärmedistributor.

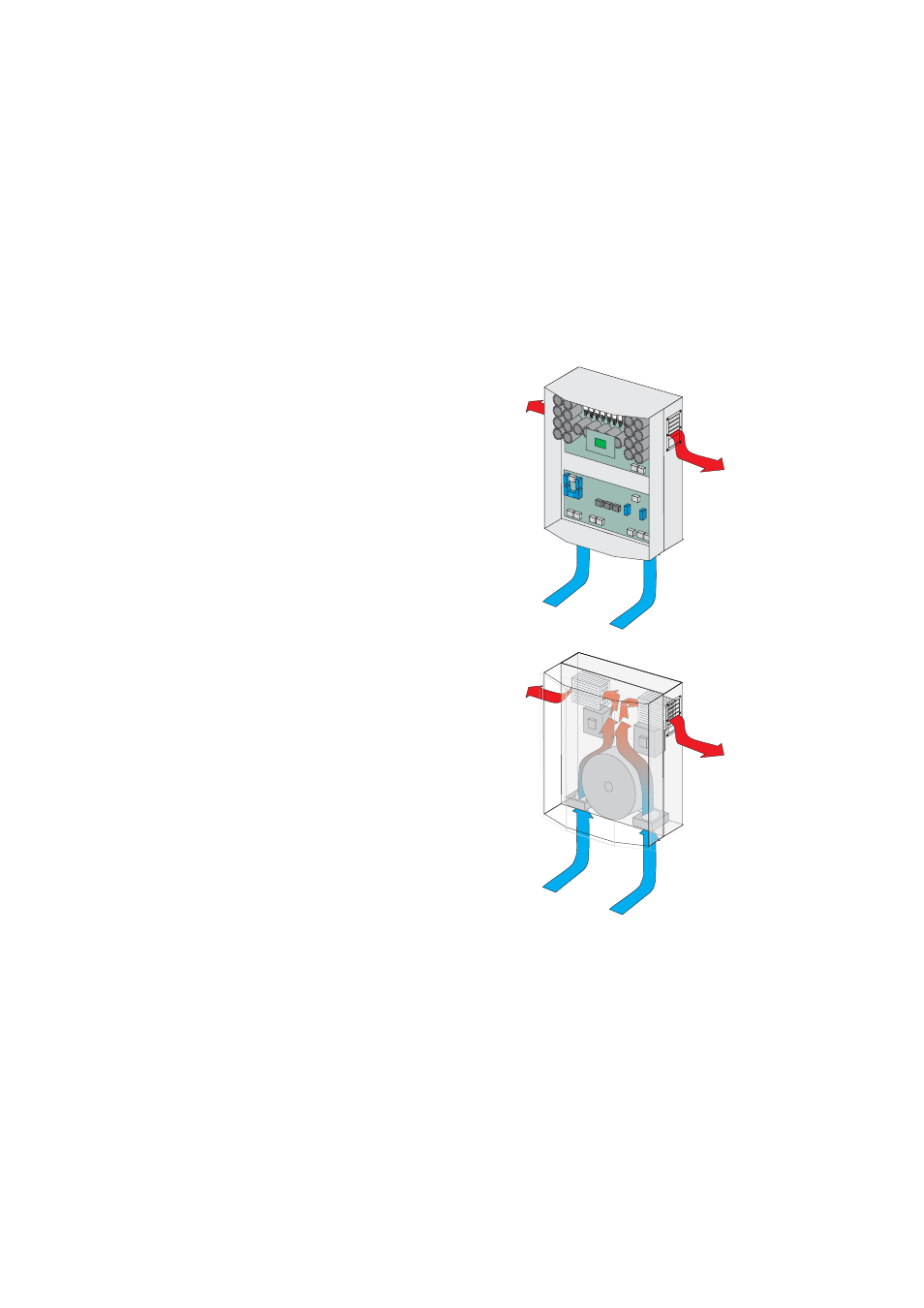

Der Kühlkörper ist als zentraler Baustein der passi-
ven Wärmeableitung, im Inneren des Gehäuses
platziert und trennt so das Gehäuse in zwei Kam-
mern.
Die vordere Kammer zur Aufnahme der Elektronik
ist besonders gedichtet und somit gegen das Ein-
dringen von Wasser, Staub und Schmutz zusätz-
lich gesichert. Zudem bietet der als Trennwand
fungierende Kühlkörper genug Platz zur Montage
der wärmeproduzierenden Bauteile.
In dem hinteren Gehäuseteil befinden sich die Bau-
teile mit funktionsbedingt hoher Wärmeentwick-
lung wie Drosseln und Transformatoren, die
entweder besonders gekapselt oder gegen äußere
Einflüsse unempfindlich sind.
An der Unterseite der zweiten Kammer ist eine ak-
tive Kühlereinheit angebracht, die speziell für die-
sen Zweck konzipiert wurde. Denn je nach
Temperatur der Leistungshalbleiter und der indukti-
ven Bauteile schaltet sie automatisch ein und vari-
iert ihre Drehzahl gemäß den Erfordernissen eines
ausgeglichenen Wärmehaushaltes innerhalb des
Gerätes.
Dabei wird der durch die Lüfter erzeugte Luftstrom
besonders effektiv durch einen Strömungstunnel
kanalisiert und leitet die Abwärme sowohl des Kühlkörpers als auch der Bauteile, die
in diesem Bereich montiert sind, nach außen ab.
Durch den Einsatz von OptiCool wird eine niedrige Bauteiletemperatur im gesamten
Windy Boy erreicht. Die Folgen sind eine hohe Zuverlässigkeit und ein hervorragen-
des Überlastverhalten, was sich unmittelbar auf die Wirtschaftlichkeit des Windy Boy
und damit der gesamten Anlage auswirkt.
