SMA Technologie AG Voraussetzungen für die Installation
Installationsanleitung WB50-60-11:SD3405 Seite 19
4.2 Voraussetzungen DC-Eingang
Ihr Windy Boy 5000 / 6000 wird serienmäßig mit DC-Steckverbindern der Bauart
Multi-Contact (4 mm) geliefert. Der Windy Boy 5000 / 6000 kann abhängig von Ih-
ren Bestelloptionen auch mit anderen Stecksystemen, wie Multi-Contact (3 mm) oder
Tyco, ausgerüstet sein.
Für den Anschluss des vorgeschalteten Gleichrichters / Überspannungsschutzes der
Windkraftanlage besitzt das Gerät acht DC-Steckverbinder. Die Anschlussleitungen
müssen also ebenfalls mit solchen Steckverbindern ausgestattet sein. Ein vorkonfekti-
oniertes Set zum Anschluss loser Kabelenden mit dem entsprechenden DC-Stecksys-
tem des Windy Boy 5000 / 6000 ist als Zubehör erhältlich. Die SMA-
Bestellbezeichnungen für die unterschiedlichen Anschlüsse lauten wie folgt:
• Multi-Contact 3 mm: „SWR-MC“
• Multi-Contact 4 mm: „MC-SET“
• Tyco:
„TYCO-SET“
4.3 Niederspannungsnetz 230 V (AC)
Die einschlägigen technischen Vorschriften und die besonderen Vorschriften des lo-
kalen Netzbetreibers sind zu beachten.

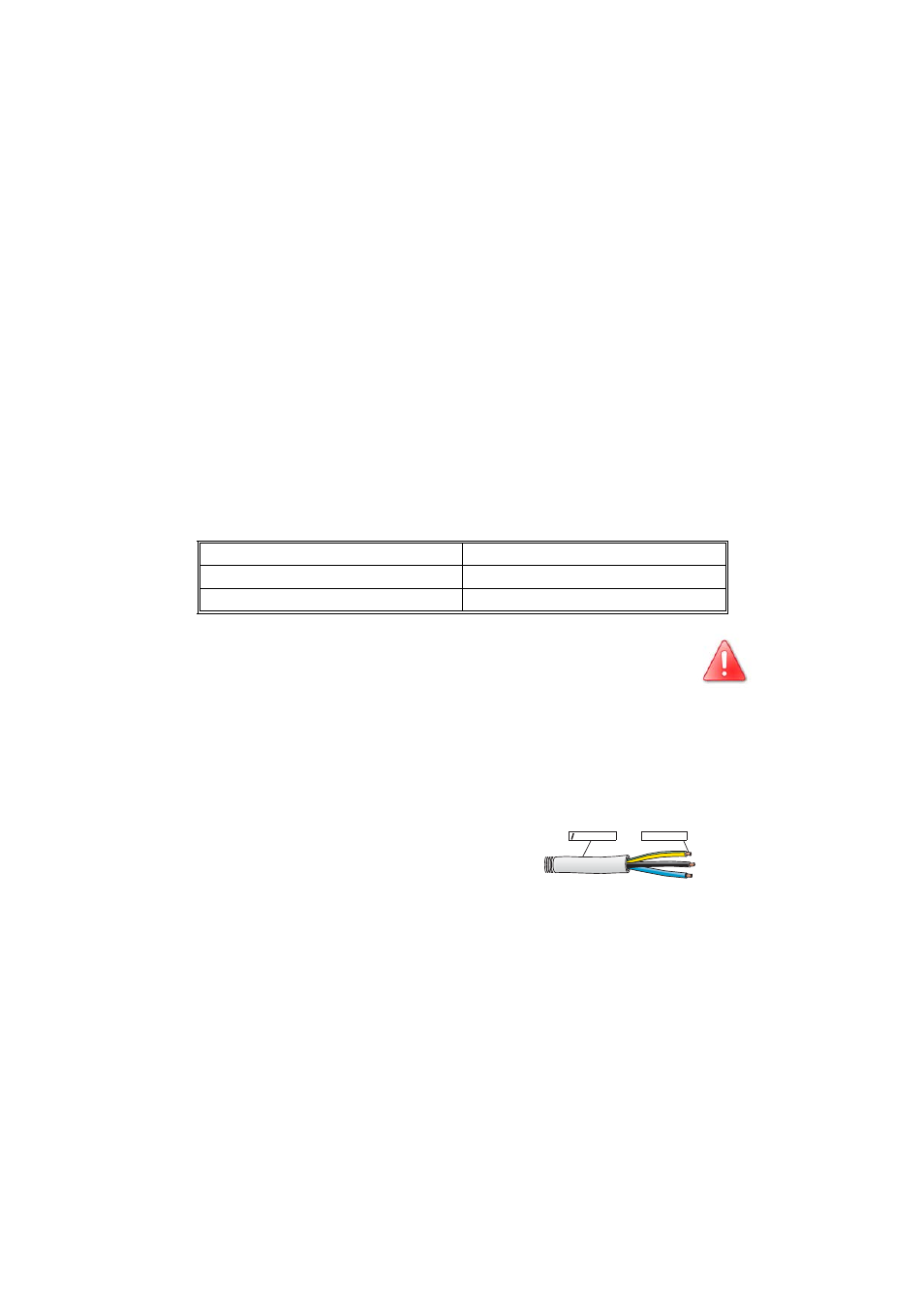

Die Anschlussklemmen des Windy Boy 5000 / 6000
sind für die Aufnahme von Aderquerschnitten bis
16 mm² geeignet. Der Außendurchmesser des Kabels
sollte zwischen 11 mm und 25 mm liegen. Wenn Sie
ein Kabel verwenden, dessen Querschnitt kleiner als
14 mm (mindestens aber 11 mm) ist, muss die Gummi-
tülle in der Verschraubung durch die der Lieferung
beigelegten Gummitülle ersetzt werden.
Der Anschluss erfolgt drei-adrig (L, N, PE).
Grenzwerte für DC-Eingang
max. Spannung 600 V (DC)
max. Eingangsstrom 30 A (DC)
Bitte stellen Sie sicher, dass die Eingangsspannung nie höher als
600 V ist. Höhere Eingangsspannungen beschädigen den Windy
Boy 5000 / 6000 und führen zum Erlöschen der Gewährleistungs-
ansprüche!
Leitungs-
durchmesser
Aderquerschnitt
o max. 16 mm² 11 ... 25 mm
