SMA Technologie AG Installation
Installationsanleitung WB50-60-11:SD3405 Seite 27
5 Installation
5.1 Montage
Zur problemlosen Montage des Windy Boy 5000 /
6000 sollten Sie die mitgelieferte Wandhalterung ver-
wenden. In festen Beton- oder Steinwänden und bei
senkrechter Montage können Sie diese z. B. mit 8 mm
x 50 mm-Sechskantschrauben nach DIN 571 in Edel-
stahlausführung und mit Dübeln vom Typ SX8 anbrin-
gen.
Durch die senkrecht angeordneten Löcher in der Mitte
der Befestigungsschiene, haben Sie die Möglichkeit,
den Windy Boy 5000 / 6000 z. B. auch an Holzwän-
den zu montieren. Achten Sie darauf, dass Sie nur eine
stabile Lattung für die Aufhängung wählen, die das Ge-
wicht des Windy Boy 5000 / 6000 (63 kg) tragen
kann.

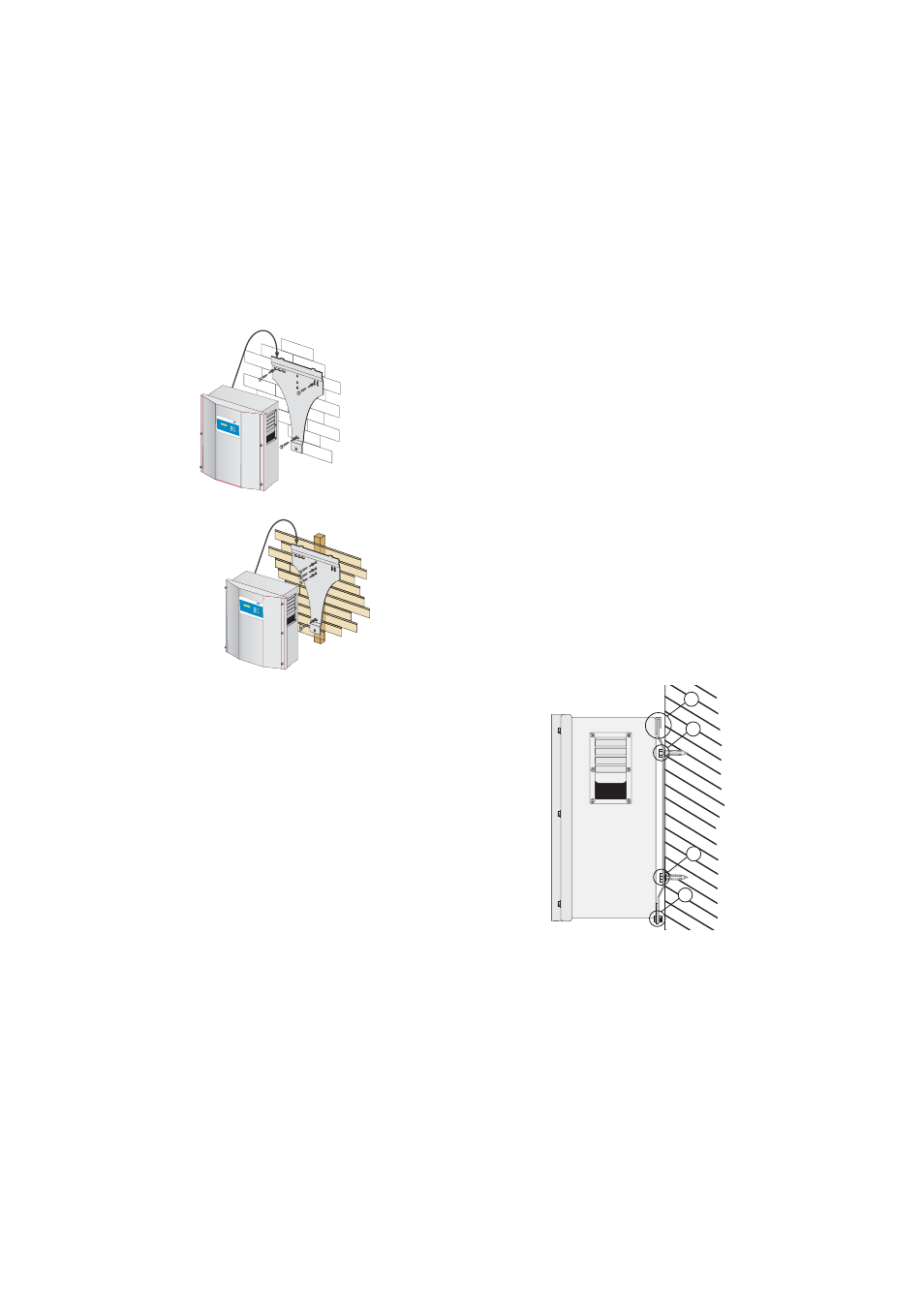

1. Montieren Sie die Wandhalterung (1). Zum Mar-
kieren der Positionen für die Bohrlöcher können Sie
die Wandhalterung auch als Bohrschablone ver-
wenden.
2. Hängen Sie nun den Windy Boy 5000 / 6000 mit
seinen oberen Befestigungslaschen so in der Wand-
halterung ein (2), dass er sich nicht mehr seitlich
verschieben lässt.
3. Sichern Sie den Windy Boy 5000 / 6000 gegen
Ausheben durch Anschrauben der mitgelieferten
M6x10-Schraube an die untere, mittlere Gewinde-
bohrung (3).
4. Prüfen Sie den Windy Boy 5000 / 6000 auf festen
Sitz.
Netzw echselr ichter fü r Wind energie anlage n Grid tie d inve rter for wind tu rbines
Pac 903 W Upv 330 V
Windy Boy
Netzw echselr ichter fü r Wind energie anlage n Grid tie d inver ter for w ind turb ines
Pac 903 W Upv 330 V
Windy Boy
2
3
1
1
