42 DE/AT/CH
Schrauben Sie die Klemmvorrichtung 17 am
Rand einer Werkbank oder eines Arbeitstisches
fest, dessen Dicke höchstens 55 mm beträgt.
Das Stativ 16 ist höhenverstellbar. Lösen Sie das
obere Rohr des Stativs 16 durch Linksdrehen (–).
Ziehen Sie das Rohr bis zur größten Höhe heraus
und arretieren Sie es wieder durch Rechtsdrehen (+).
Die Halterung 15 ist ebenfalls höhenverstellbar;
drehen Sie das schwarze Gewinde nach links.
Nachdem Sie die Halterung in der richtigen Höhe
eingestellt haben, drehen Sie das Gewinde in
umgekehrter Richtung wieder fest.
Befestigen Sie das Gerät mit dem Metallbügel 3
an der Halterung 15 des Stativs 16 . Diese Hal-
terung 15 lässt sich um 360° drehen.

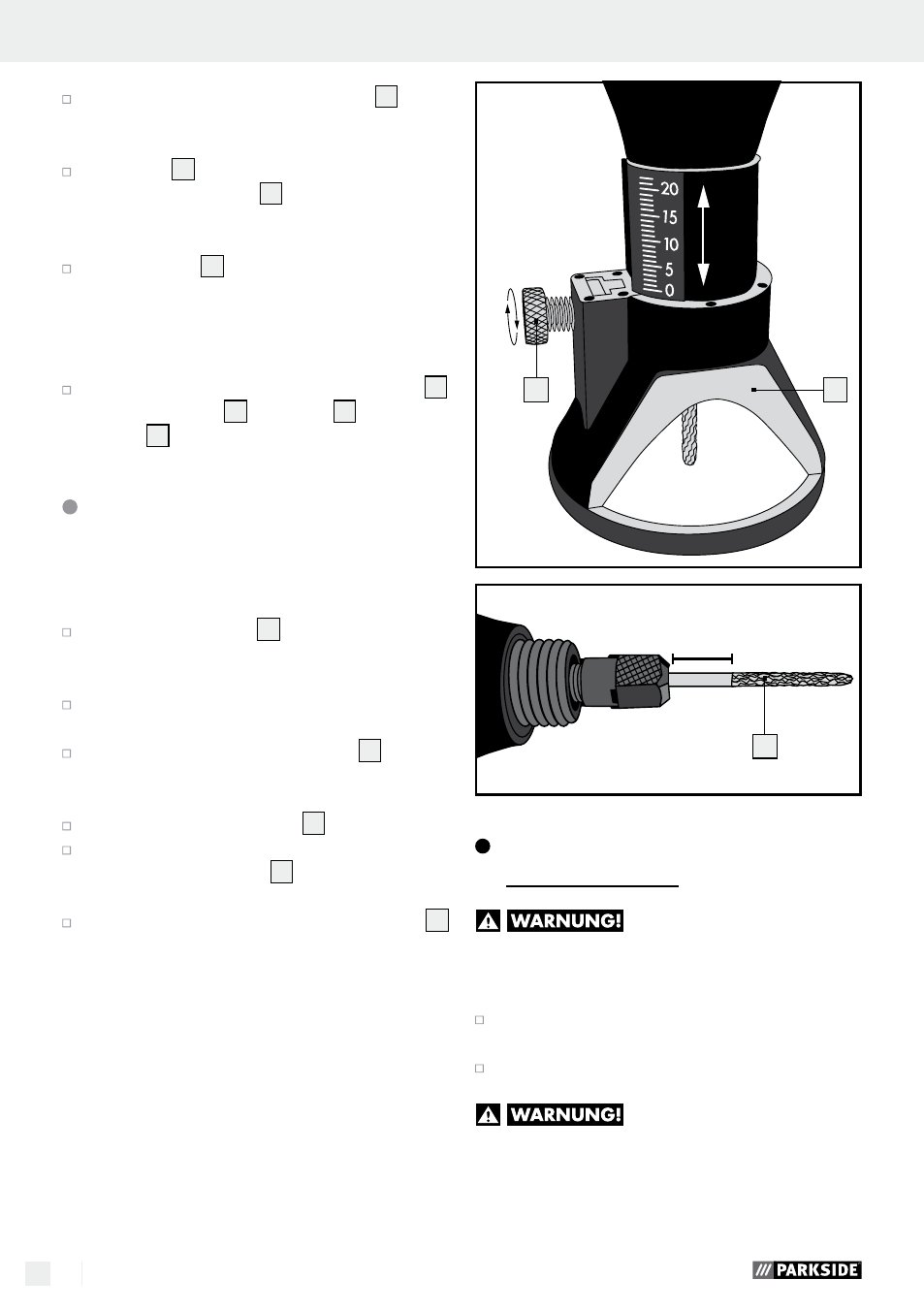

Fräskorb
Mit Hilfe dieses Aufsatzes eignet sich das Gerät be-
sonders gut zum Ausschneiden spezieller Formen
(Löcher für Steckdosen, etc.).
Setzen die das Fräsbit 27 , wie im Kapitel „Werk-
zeug / Spannzange einsetzen / wechseln“ be-
schrieben, ein.
Achten Sie darauf, dass der Schaft des Bits
ca. 13 mm aus der Spannzange hinausragt.
Schrauben Sie die Überwurfmutter 5 vom
Gerät entgegen der Uhrzeigerrichtung ab und
bewahren Sie diese auf.
Schrauben Sie den Fräskorb 12 auf das Gerät.
Zur Einstellung der richtigen Arbeitstiefe lösen
Sie die Feststellschraube
11 und verschieben Sie
den Fuß des Fräskorbes auf das gewünschte Maß.
Ziehen Sie anschließend die Feststellschraube 11
wieder fest.
12 11
27
ca. 13 mm
Reinigung, Pflege und
Aufbewahrung
VERLETZUNGSGEFAHR!
Schalten Sie vor allen Arbeiten am Gerät das Gerät
aus und ziehen Sie den Netzstecker.
Das Gerät muss stets sauber, trocken und frei
von Öl oder Schmierfetten sein.
Verwenden Sie zum Reinigen des Gehäuses
ein trockenes Tuch.
Wenn ein Ersatz der Anschluss-
leitung erforderlich ist, dann ist dies vom Her-
steller oder seinem Vertreter auszuführen, um
Sicherheitsgefährdungen zu vermeiden.
