Parkside PTBM 500 A1 Benutzerhandbuch
Seite 43
43
DE AT CH
Drehzahl wählen
1. Lösen Sie die Verschlussschraube (11)
der Getriebeabdeckung (8).
2. Öffnen Sie die Getriebeabdeckung (8).
3. Lösen Sie die Feststellschraube (13) der
Motoreinheit (14).
4. Schieben Sie die Motoreinheit (14) ein
wenig nach vorne, um den Keilriemen
(26) zu entlasten.
5. Legen Sie den Keilriemen (26) auf die
gewünschte Kombination, um die ange-
gebene Drezahl zu erreichen:
Ø [mm]: Ø [mm]: [1/min]:
6 - 8
9 - 10
> 8
> 10
< 3
< 4
3 - 4
5 - 6
5
7 - 8
6. Schieben Sie die Motoreinheit (14)
nach hinten, um den Keilriemen (26)
wieder zu spannen.
7. Der Keilriemen (26) ist richtig gespannt,
wenn er sich leicht durchdrücken lässt.
8. Fixieren Sie die Feststellschraube (13)
der Motoreinheit (14) wieder.
9. Schließen Sie Getriebeabdeckung (8)
Fixieren Sie die Verschlussschraube der
Getriebeabdeckung (11).
Die Getriebeabdeckung (8) ist
mit einem Sicherheitsschalter (27)
ausgestattet. Bei nicht korrekt ge-
schlossener Getriebeabdeckung (8)
kann das Gerät nicht eingeschaltet
werden.

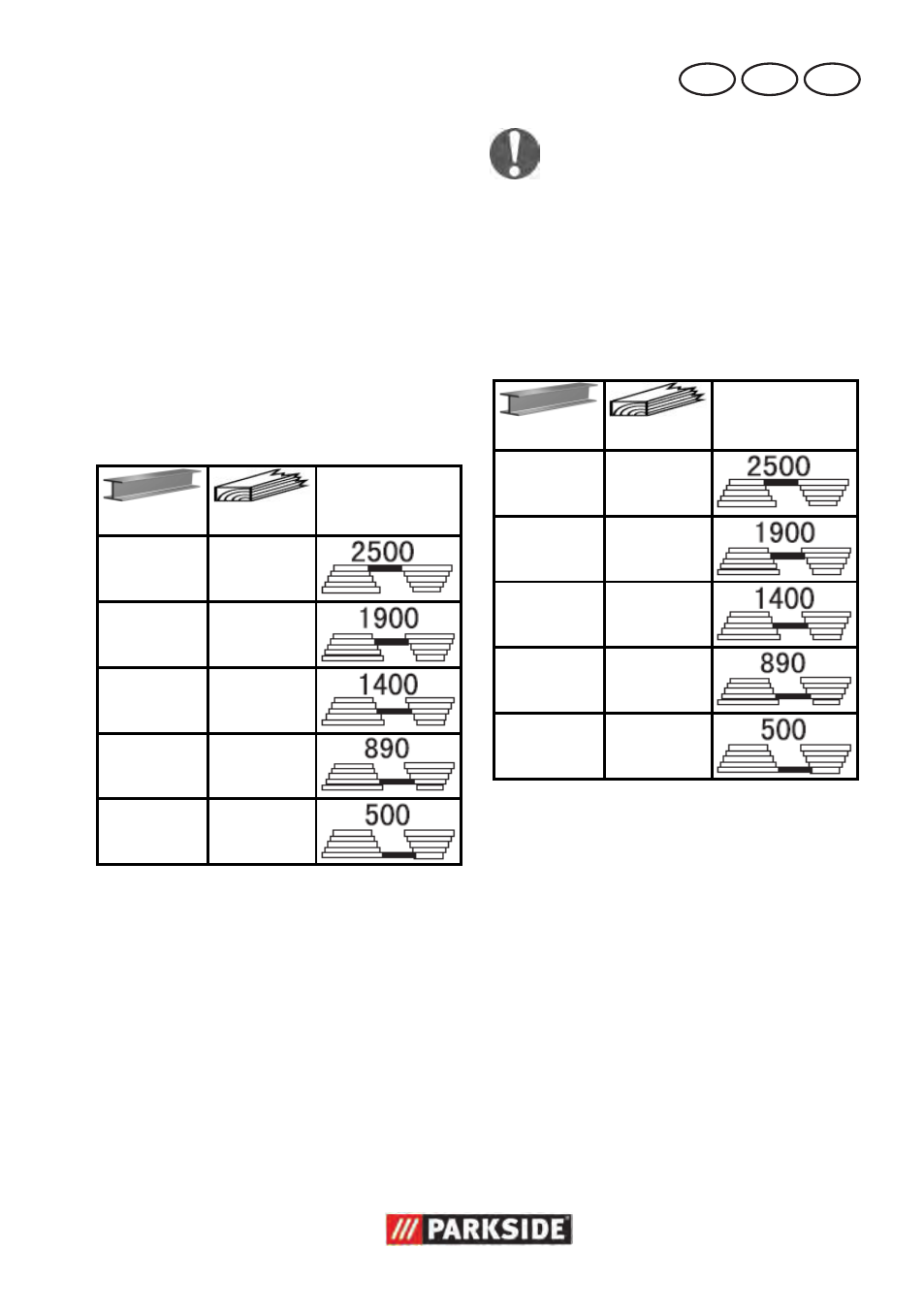

Empfohlene Drehzahlen für
verschiedene Bohrergrößen und
Materialien:
Ø [mm]: Ø [mm]: [1/min]:
6 - 8
9 - 10
> 8
> 10
< 3
< 4
3 - 4
5 - 6
5
7 - 8
Keilriemen prüfen
1. Lösen Sie die Verschlussschraube (11)
der Getriebeabdeckung (8).
2. Öffnen Sie die Getriebeabdeckung (8).
3. Prüfen Sie die Spannung des Keilrie-
mens (26).
4. Der Keilriemen (26) ist richtig gespannt,
wenn er sich leicht durchdrücken lässt.
5. Kontrollieren Sie den Keilriemen (26)
auf Risse, Einschnitte oder sonstige Be-
schädigungen.
6. Schließen Sie Getriebeabdeckung (8).
Fixieren Sie die Verschlussschraube der
Getriebeabdeckung (11).
