6 - MONTAGE DER PLATTEN
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten

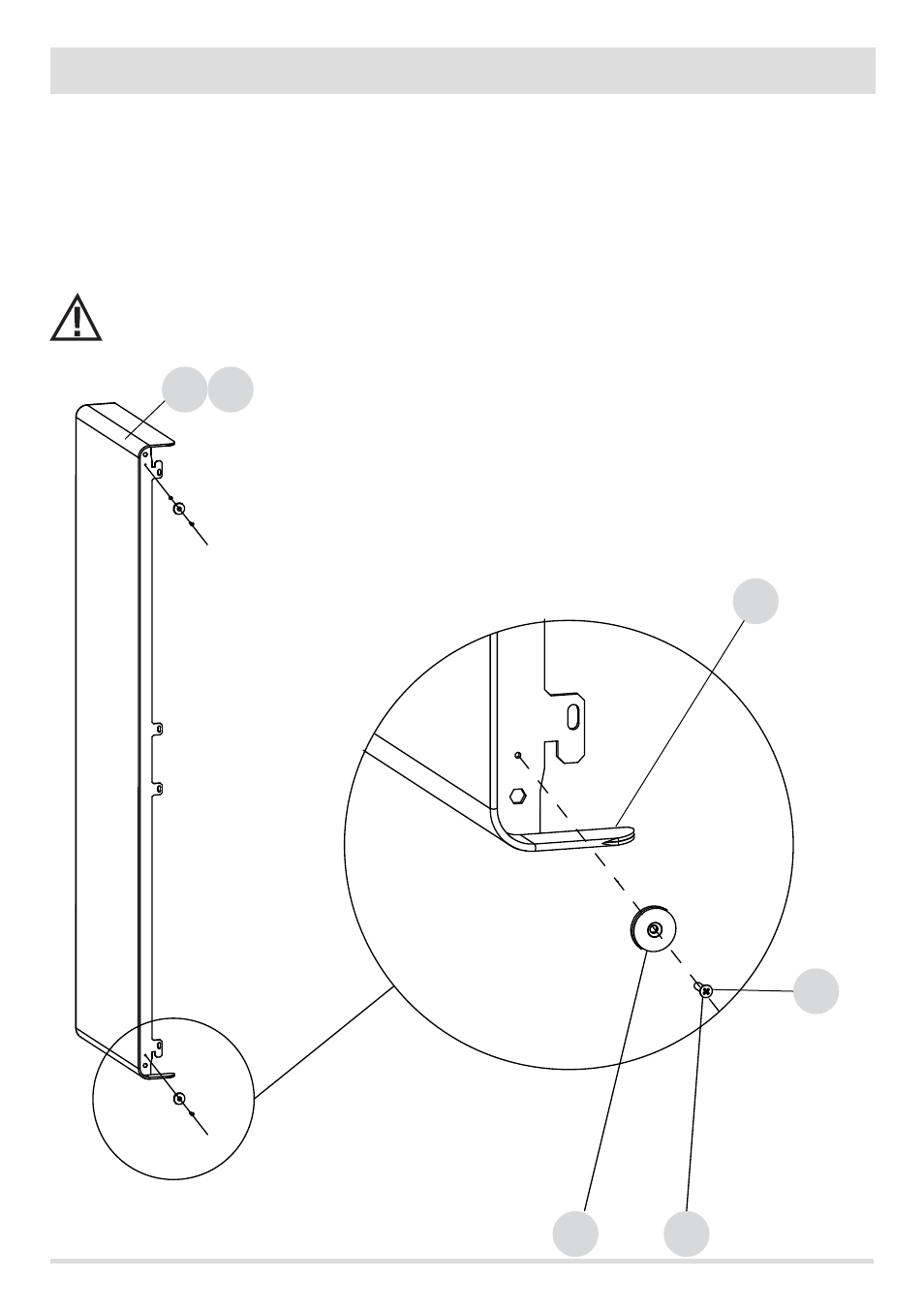

PLATTEN VORN SEITE B-D
Zuerst müssen die Magneten angebracht werden, mit denen später die beiden Seitenwände geschlossen werden.
• Den Magnet „f“ oben und unten an der Seite anbringen.
• Die Schneidschraube „g“ auf dem Magnet „f“/Platte „B“-„D“ eindrehen.
• Über der Schraube „g“ die mitgelieferte Filzscheibe „e“ (zur Vermeidung von Vibrationen und Lärm während des Ofenbetriebs)
anbringen.
Um die rechte Platte leicht von der linken unterscheiden zu können und zu erkennen, wo die Magnete befestigt werden müssen, muss
sich die Lasche „h“ außen befinden.
Achtung!!
Die Schneidschraube „g“ auf dem Magneten „f“ nicht zu stark anziehen, weil dadurch der Magnet beschädigt werden
könnte.
