48
ESCI
INFORMAZIONI-STATO STUFA
STATO = 0-OFF
TEMP.ACQUA = -43°C SET = 70°C
ACTIVE+ = 471 SET = 400
VENT.FUMI = 0 SET = 0
D
C
ESCI
INFORMAZIONI-STATO STUFA
COCLEA = 0 SET = 0
TEMP.FUMI = 30°C REQ = BOLL
VENT ARIA = 0% POMP. = OFF
VAL.3-VIE = NO HY. CAND. =OFF
C
D
ESCI
INFORMAZIONI-STATO STUFA
MODBUS COM. = OFF IND.=4

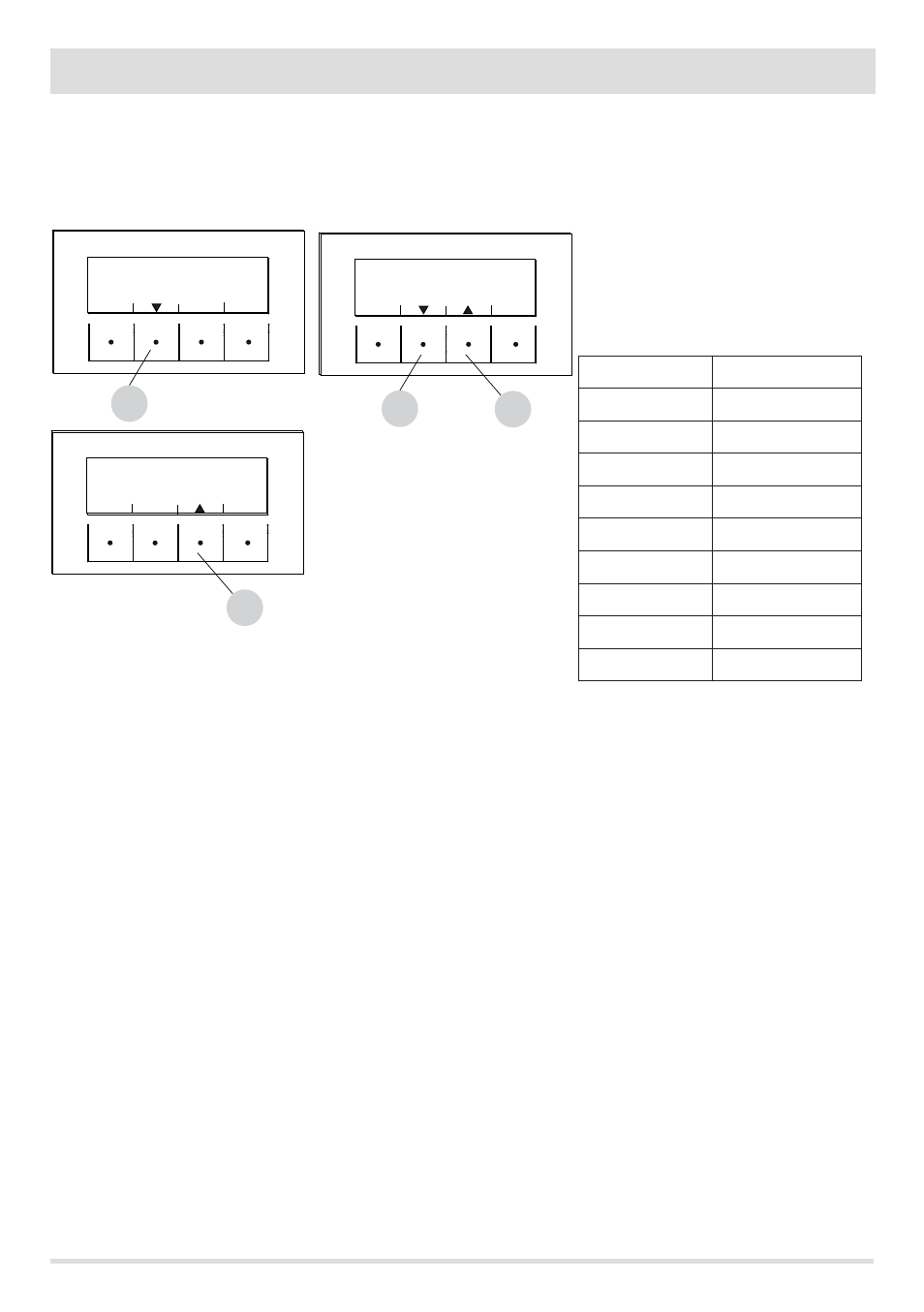

13 - MENÜ INFORMATIONEN
INFORMATIONEN-STATUS OFEN
Dieses Menü ist besonders nützlich, wenn man die Betriebsbedingungen (Status) des Ofens prüfen will.
Von der Bildschirmanzeige OFF aus drückt man die Taste "E" Menü, geht dann mit der Pfeiltaste "D" auf das Stichwort Informationen
ÜBER, wo man die Taste OK "E" drückt, dann wieder mit der Pfeiltaste "D" weiterfahren bis zum Status Ofen, mit der Taste "E" OK drücken,
sogelangt man ins Menü Informationen über den Status des Ofens.
Die verfügbaren Stichwörter im Menü
INFORMATIONEN STATUS OFEN sind sichtbar,
wenn man die Pfeile "C" und "D" benutzt, es sind
folgende:
Status
Wassertemp.
Set
Hilfsfühler Set
active+ Set
Gebläse Rauchgas Set
Schnecke Set
Rauchgastemp. req
Gebläse Luft Pumpe
Hilfsrelais Zündkerze
Modbus com ind.
• Die ablesbaren Hauptzustände des Ofens auf dem Display sind:
STATUS 1-9 Verschiedene Zündphasen
STATUS 20-40 Betriebsstatus (Leistungsabgabe)
STATUS 60-79 Alarmstatus
STATUS 80-84 Status Ausschaltung/Abkühlen/autoeco
STATUS 85-93 Hilfsfunktionen
STATUS 94-95 Status Reinigung
• WASSERTEMP.: Vom Temperaturfühler erfasste Wassertemperatur im Inneren des Ofens und entsprechender, eingestellter SOLLWERT.
• HILFSFÜHLER: Erfasst den vom Hilfstemperaturfühler gemessenen Wert (extern/Boiler/Pufferspeicher).
• ACTIVE+.: Vom System Active Plus abgelesener Wert und entsprechender SOLLWERT.
• GEBLÄSE RAUCHGAS: Anzahl Drehungen des Gebläses und entsprechender SOLLWERT
• SCHNECKE: Anzahl Drehungen der Schnecke und entsprechender SOLLWERT
• RAUCHGASTEMP.: Wert der Rauchgastemperatur, die vom Temperaturfühler im Inneren des Ofens erfasst wird.
• REQ: (Heizung/Warmwasser) signalisiert, ob Wärme von der Anlage angefordert wird.
• GEBLÄSE LUFT: Betriebsniveau des Gebläses der Raumluft
• PUMPE: Signalisiert, ob die Pumpe im Ofeninneren eingeschaltet (ON) oder ausgeschaltet (OFF) ist.
• HILFSRELAIS: Signalisiert die Aktivierung (ON) oder den Status OFF des Hilfsrelais.
• ZÜNDKERZE: Signalisiert, ob die Zündkerze eingeschaltet oder ausgeschaltet ist.
• MODBUS COM: Status der Kommunikation mit der externen Schnittstelle
• IND: Adresse für die Kommunikation mit demModbus.
