6 - MONTAGE DER PLATTEN
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten

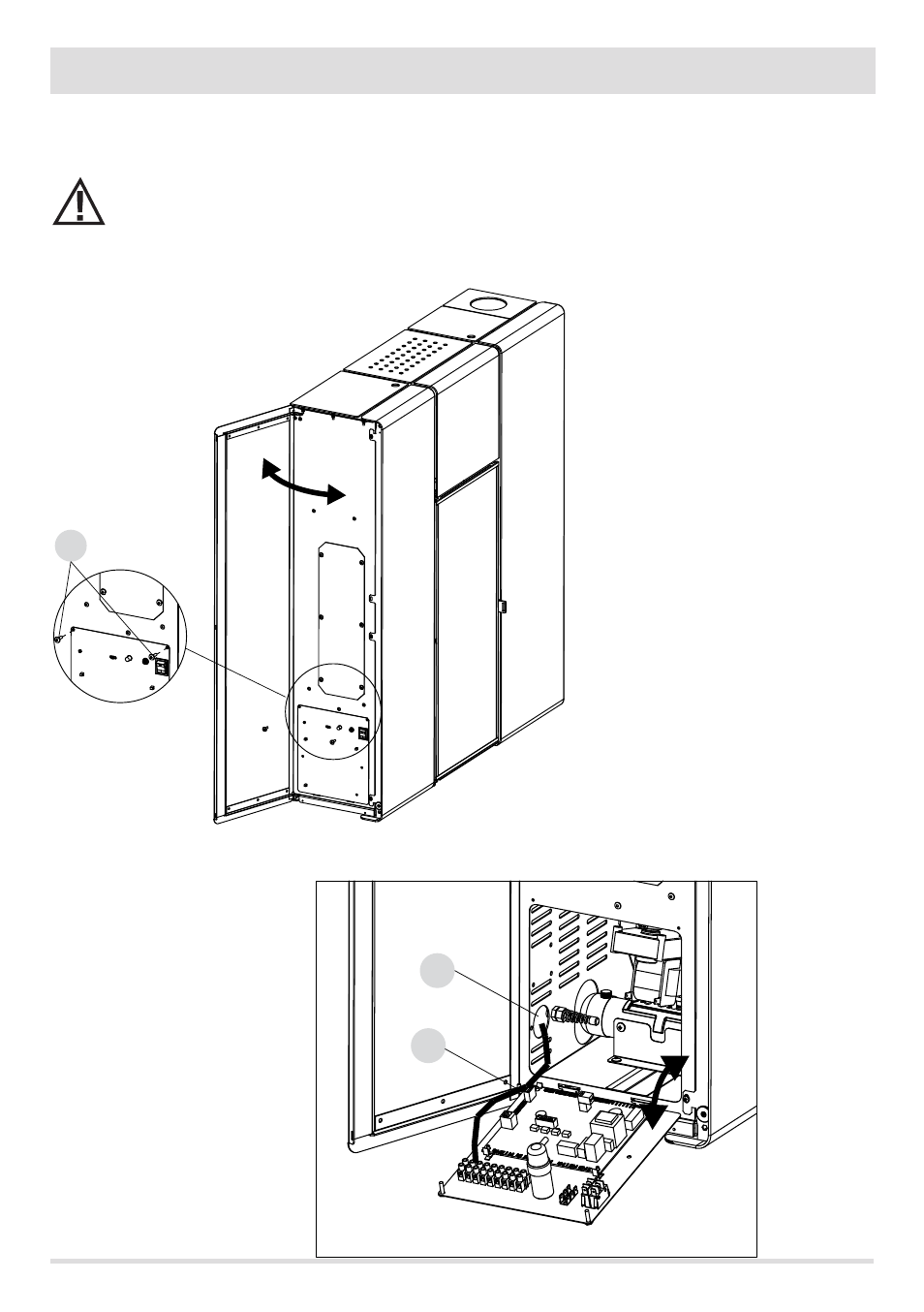

ZUGRIFF AUF LEITERPLATINE
Für den Zugriff auf die Leiterplatine müssen die seitliche Platte geöffnet, die beiden Schrauben “p” entfernt und die Klappe gesenkt
werden.
Falls der Anschluss von externen Kabeln angefordert wird, müssen diese durch die Bohrung “F” an der Rückseite
geführt werden und die Kabel “C” an der Platine bei gesenkter Klappe fixiert werden, um bei nachfolgendem Öffnen
zu verhindern, dass das Kabel beansprucht wird.
