54
14 - MENÜ EINSTELLUNGEN
• Externer Temperaturfühler
Ermöglicht es, mit der klimatischen Regulierung der Anlagentemperatur zu arbeiten. Falls ein externer Temperaturfühler an die Klemmen
1 und 2 angeschlossen ist (NTC 10KOhm a 25°C b=3435), wird die Wassertemperatur automatisch von der Elektronik auf Grund der

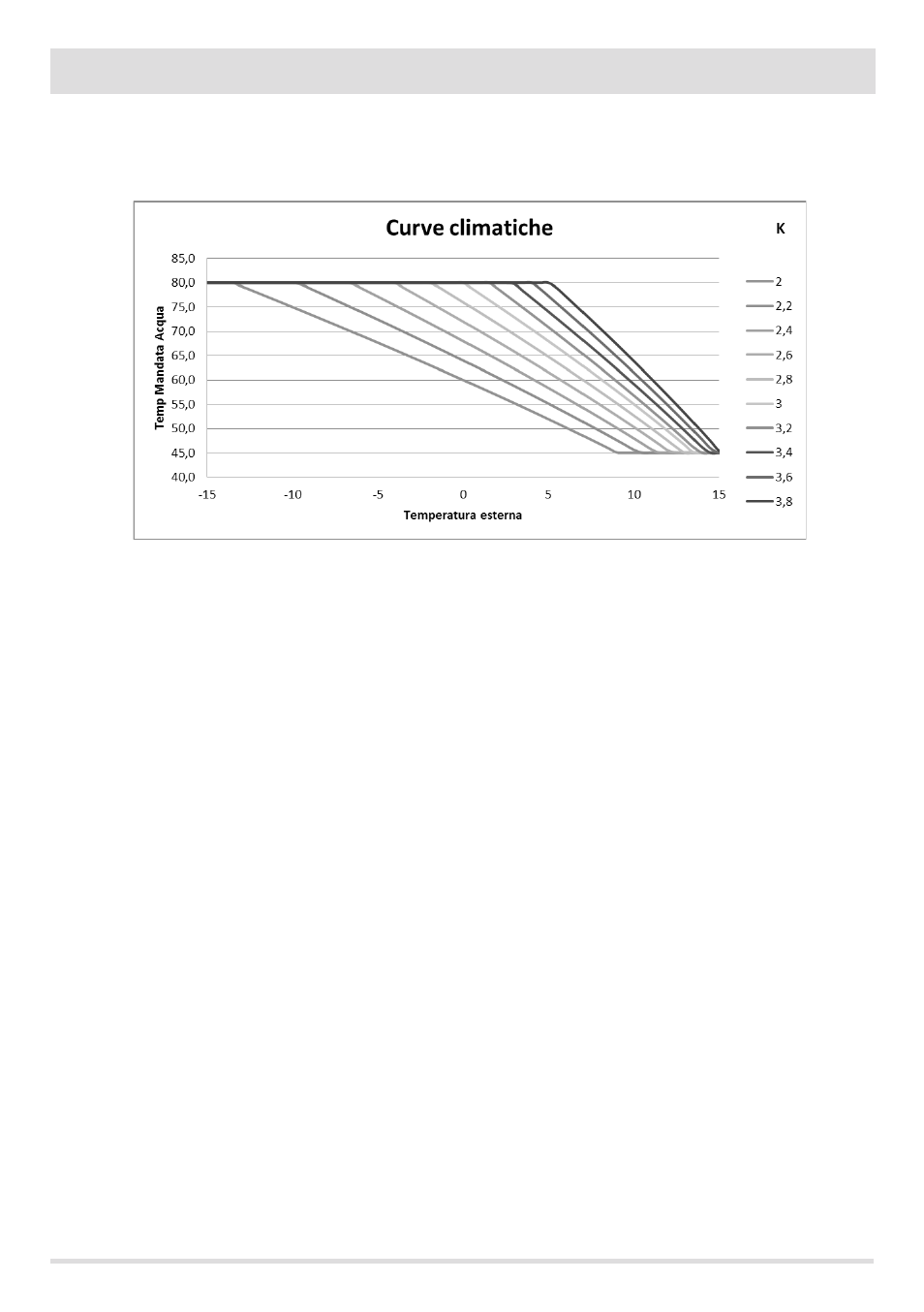

externen Temperatur berechnet, wie auf den untenstehenden Kurven dargestellt:
Der externe Temperaturfühler muss an einer externen, nach Norden oder Nordwesten ausgerichteten Wand installiert werden. Falls
notwendig, kann der am Temperaturfühler abgelesene Wert um + 5 -5°C korrigiert werden.
• Temperaturfühler Boiler
Zum Aktivieren dieser Funktion muss ein Temperaturfühler (NTC 10KOhm a 25°C b=3435) am Punkt 1 und 2 der hinteren, 9-poligen
Klemmenleiste angeschlossen werden.
Die Wärmeanforderung erfolgt, wenn der Temperaturfühler des Boilers eine um 2°C niedrigere Temperatur als der Sollwert der
Boilertemperatur abliest, die durch ein Ventil im Menü Temperaturen gekennzeichnet ist.
In dieser Konfiguration ist der Hilfsausgang als spannungsloser Kontakt konfiguriert, der dazu dient, das Dreiwegeventil (Kontakte Nr. 7,
8 und 9 der hinteren, 9-poligen Klemmenleiste) zu steuern.
• Thermostat Boiler
Zum Aktivieren dieser Funktion muss der Thermostat mit gewöhnlich offenem Kontakt (N.O.) am Punkt 1 und 2 der hinteren, 9-poligen
Klemmenleiste angeschlossen werden.
Die Wärmeanforderung erfolgt, wenn der Thermostat des Boilers den Kontakt schließt.
Auch bei dieser Konfiguration ist der Hilfsausgang als spannungsloser Kontakt konfiguriert, der dazu dient, das Dreiwegeventil (Kontakte
7, 8 und 9 der hinteren, 9-poligen Klemmenleiste) zu steuern.
• Temperaturfühler Pufferspeicher
Zum Aktivieren dieser Funktion muss ein Temperaturfühler (NTC 10KOhm a 25°C b=3435) am Punkt 1 und 2 der hinteren, 9-poligen
Klemmenleiste angeschlossen werden.
Die Wärmeanforderung erfolgt, wenn der Temperaturfühler des Boilers eine um 2°C niedrigere Temperatur abliest, als der Sollwert der
Boilertemperatur, der im Menü Temperaturen mit einem Heizkörper gekennzeichnet ist.
Bei der Installation mit Pufferspeicher wird die Funktionsweise des Ofens nur vom Temperaturfühler des Pufferspeichers gesteuert, nicht
vom Temperaturfühler der Raumtemperatur. Der Temperaturfühler der Raumtemperatur am Ofen hat nur die Aufgabe, eine Pumpe der
Heizungsanlage über den spannungslosen Kontakt N.O. zu steuern:(Maximal 5 Ampère, nicht geeignet bei bürstenlosen Pumpen mit
höherem Startstromverbrauch) an den Klemmen 8-9.
Beispiele zum Betrieb mit Hydro Air On oder Auto:
• Wenn der Pufferspeicher zufriedengestellt ist, aber der Temperaturfühler der Raumtemperatur nicht, schaltet der Ofen mit
aktiviertem Eco Stop aus (er fährt aber weiter mit der Wärmeabgabe durch das Raumgebläse, bis zum Ausschalten);
• Wenn der Pufferspeicher zufriedengestellt ist, aber der Temperaturfühler der Raumtemperatur nicht, bleibt der Ofen mit
deaktiviertem Eco Stop mit minimaler Leistung eingeschaltet. In diesem Fall wird das heiße Wasser des Pufferspeichers durch die
Pumpe dazu verwendet, um den vorderen Heizkörper zu erwärmen;
• Wenn der Pufferspeicher Wärme anfordert, und der Raumtemperaturfühler nicht, handelt das Gebläse auf Grund der Einstellungen
von "Hydro Air" und "Gebläse".
