INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 2
S.
10
Die installation gemäss Uni 10683
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten - - Vervielfältigung
verboten
Der Rauchfang ist von primärer Wichtigkeit für den
einwandfreien
Betrieb
und
die
Sicherheit
Ihres
Heizkamins.

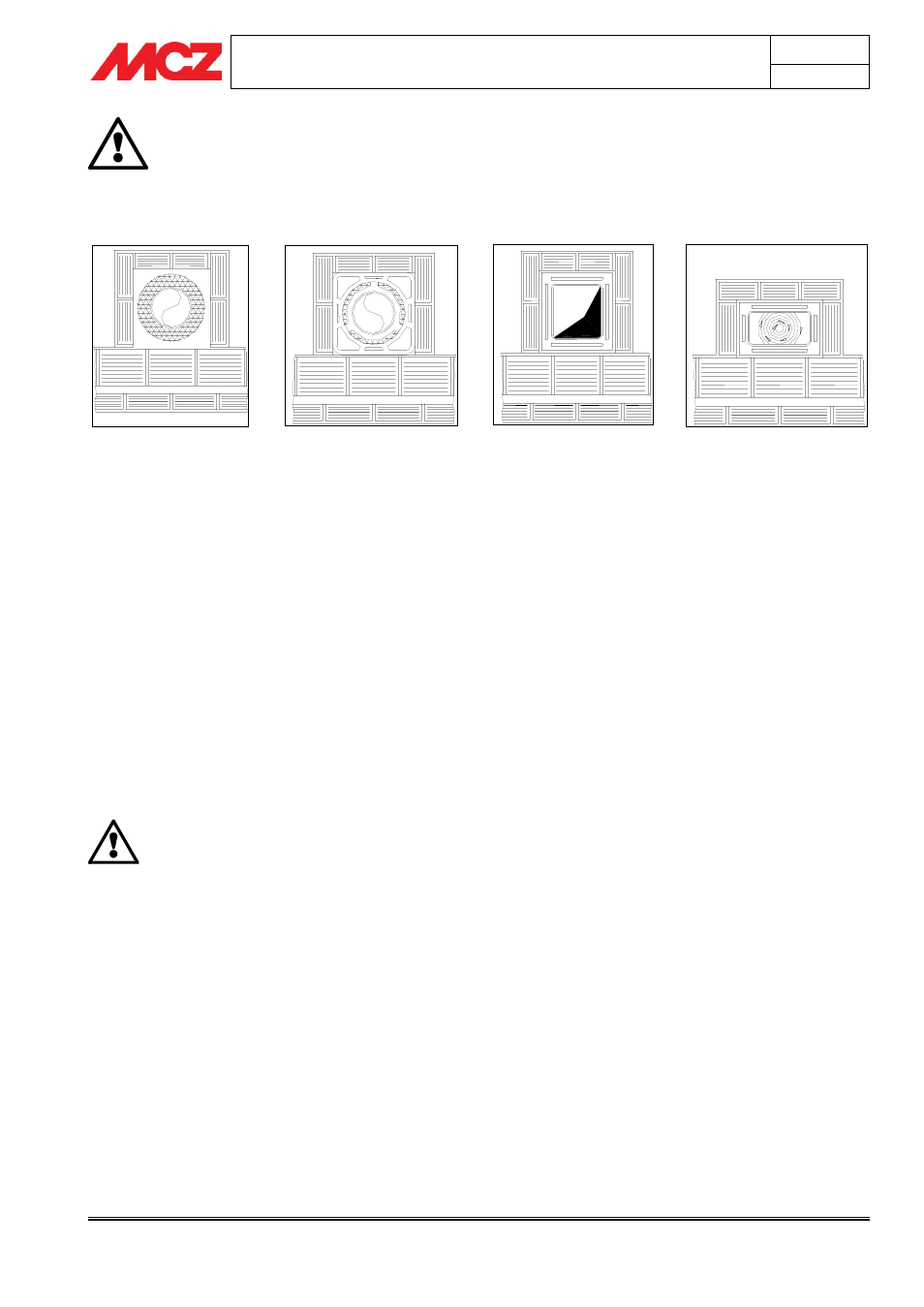

2.5.1. Beispiele für Rauchfänge
Bei Rauchfängen mit quadratischem oder rechteckigem Querschnitt müssen
die Innenkanten mit einem nicht unter 20 mm liegenden Radius abgerundet
sein. Bei rechteckigem Querschnitt muss das Verhältnis der Innenmaße
≤1,5 betragen.
Die in der Tabelle der technischen Daten aufgeführten
Querschnitte/Längen des Schornsteins sind Richtwerte, um eine
korrekte Installation zu gewährleisten. Eventuelle alternative
Konfigurationen müssen gemäß den Vorgaben der Norm EN 13384-1
entsprechende Abmessungen aufweisen.
Es wird geraten, die Rauchabzugsleitung mit einer Kammer zum Auffangen
festen Materials unter dem Eintritt des Rauchkanals auszurüsten, die leicht
zu öffnen und über einen Zugluftschieber einsehbar sein muss.
WICHTIG !
Sollten Zweifel an den Leistungen des vorhandenen
Rauchfangs bestehen oder die Abmessungen von den
empfohlenen abweichen, ist ein von MCZ beauftragter
Installateur anzufordern, der vor Ort mit einem
Messinstrument die Leistungen des Rauchfangs überprüft
(Messung mit einem Mikromanometer).
Die Firma MCZ s.p.a. lehnt jede Haftung für einen
fehlerhaften Betrieb des Heizkamins ab, wenn dieser auf die
Verwendung eines unzureichend bemessenen und nicht die
genannten
Anforderungen
erfüllenden
Rauchfang
zurückzuführen ist.
Rauchfang aus Edelstahl
AISI 316 mit doppeltem
Feuerraum und Isolierung
aus Keramikfaser oder
gleichwertigem
Material,
das bis 400°C feuerfest ist.
SEHR GUT
Rauchfang aus feuerfestem
Material
mit
doppeltem,
isoliertem Feuerraum und einer
Außenhülle aus Beton, der mit
wabenförmigem Material, wie
Ton, erleichtert wird.
GUT
Traditioneller Rauchfang aus
Ton
mit
quadratischem
Querschnitt
und
isolierenden,
leeren
Einsätzen.
GUT
Vermeiden Sie Rauchfänge mit
rechteckigem Innenquerschnitt,
dessen
größere
Seite
das
Doppelte der kleineren Seite
ausmacht, wie 20x40 oder
15x30.
MÄSSIG
DURCHSCHNITTLICH
