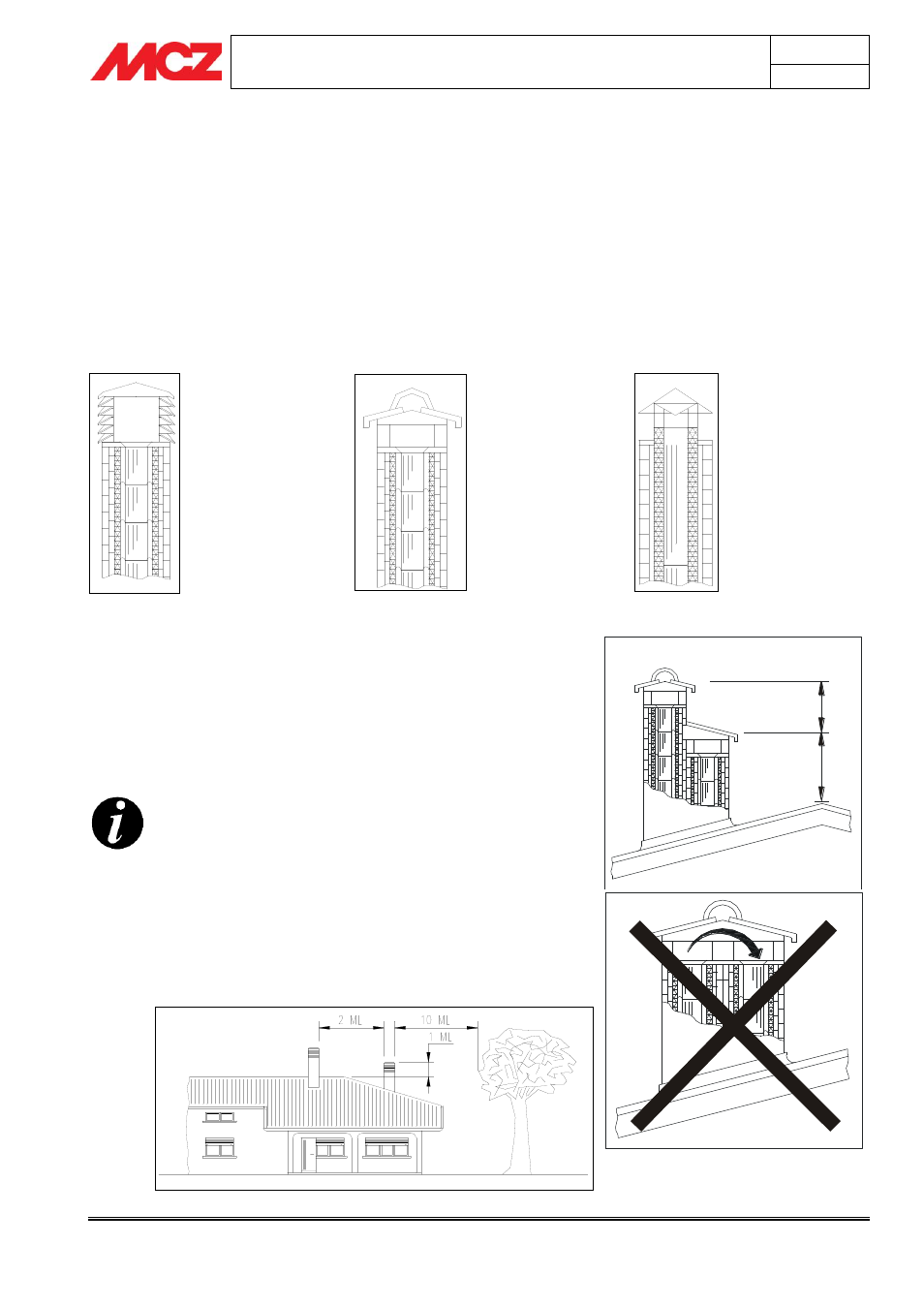

2.6. SCHORNSTEIN
Da er häufig unterschätzt wird, bildet er das letzte Hindernis für einen
einwandfreien Betrieb des “Kaminsystems”.
Der Abzug des Rauchfangs ist auch von seinem Schornstein
abhängig.
Falls dieser handwerklich gefertigt ist, ist es somit unerlässlich, dass die
Länge der vier Abzugsabschnitte mehr als dem Doppelten des
Innenquerschnitts des Rauchfangs entspricht.
Da er den Dachfirst überragen muss, ist der Schornstein dem
Wind ausgesetzt, weshalb ein industriell hergestelltes Modell
verwendet werden sollte.
Der Schornstein muss folgende Anforderungen erfüllen:
Sein Innenquerschnitt muss dem des Kamins entsprechen.
Sein Nutzquerschnitt am Austritt darf geringer als das Doppelte
des Innenquerschnitts des Rauchfangs sein.
Er muss so gebaut sein, dass kein Regen, Schnee oder
Fremdkörper in den Rauchfang eindringen können.
Die Position des Schornsteins muss eine korrekte Rauchstreuung
gewährleisten und auf jeden Fall außerhalb des Rückflussbereichs
liegen, in dem sich Gegendruck bilden könnte.
Bei gepaarten Rauchfängen muss der Schornstein der
soliden Brennbarkeit oder der oberen Etage die
anderen um mindestens 50 cm überragen, damit eine
Druckübertragung zwischen gepaarten Rauchfängen
ausgeschlossen wird.
Der Schornstein darf im Umkreis von 10 m keine
Hindernisse, wie Mauern, Walmdächer und Bäume
haben. Anderenfalls muss er um mindestens 1 m höher
als das Hindernis, von anderen Schornsteinen
mindestens 2 m entfernt sein und unbedingt den
Dachfirst um mindestens 1 m überragen.
Industrieller Kamin
mit übereinander
liegenden,
vorgefertigten Teilen,
ermöglicht eine
optimale
Rauchbeseitigung.
Traditioneller,
handwerklich
hergestellter
Schornstein.
Der
richtige
Abzugsquerschnitt
muss
mindestens
das Zweifache des
Innenquerschnitts
des
Rauchfangs
betragen, ideal wäre
das 2,5-fache.
Schornstein
für
Rauchfang aus Stahl
mit internem Konus
für das Rauchleitblech.
1
m
t
0,
5
m
t
