INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 4
S. 25
Installation und montage Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten - - Vervielfältigung
verboten

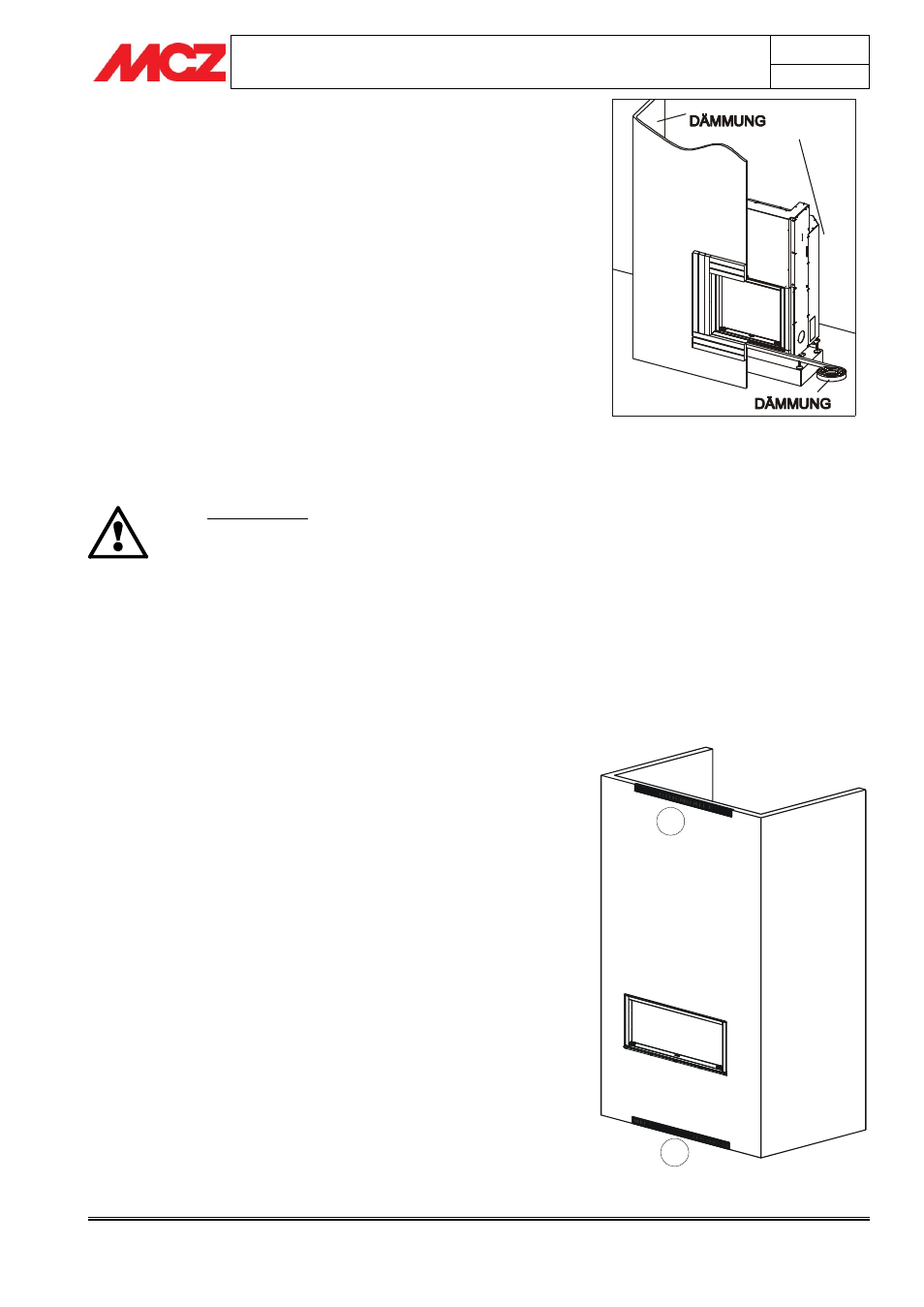

4.9. ISOLIERUNG DES HEIZKAMINS
Der Heizkamin muss immer von den angrenzenden Wänden
und der Decke getrennt werden.
Verwenden Sie bei Bedarf Isoliermaterial zum Dämmen der das
Kompaktteil berührenden Wände, sollte für diese die Gefahr einer
Beschädigung oder sogar der Entzündung bestehen (Wände aus Holz,
Gipskarton, usw.). (Abbildung 9)
4.10. ISOLIERUNG DER HOLZBALKEN
Der Holzbalken muss mit angemessener Isolierung von den heißen
Teilen entworfen werden, um der Gefahr eines Brandes oder der
Beschädigung der Verkleidung vorzubeugen (Abbildung 8).
4.10.1.
Lüftungsgitter an der Haube
Es ist obligatorisch , die Lüftungsgitter der Haube MCZ
oder Austritte, die die gleiche Funktion und den
gleichen Querschnitt für den Luftdurchfluss
garantieren können, zu installieren (siehe Zubehör
MCZ).
MCZ haftet nicht für eventuelle Schäden an Struktur
oder Bauteilen, die durch die Nichteinhaltung dieser
Hinweise entstehen.
Für eine korrektes Funktionieren der Raumlüftung wird auf
Folgendes aufmerksam gemacht:
 Im unteren Teil der Verkleidung muss eine Öffnung für den
Eintritt der Konvektionsluft von mindestens 400 cm 2 vorgesehen
werden.
 Im oberen Teil muss eine Abzugsöffnung (zusätzlich zu den
kanalisierten Auslässen) von mindestens 230 cm 2 vorgesehen
werden, um die Restwärme, die sich innerhalb der Verkleidung
ansammelt, an den Raum abzugeben (mit dem BAUSATZ
COMFORT AIR ist dieser Ausgang nicht notwendig, weil die
Wärme innerhalb der Verkleidung indirekt von den Ventilatoren
angesaugt wird).
Diese Vorgehensweise garantiert nicht nur den perfekten Betrieb des
Produkts, sondern auch die teilweise Rückgewinnung der Wärme der Struktur,
die verloren gehen würde, wenn sie im Inneren der Verkleidung bliebe.
Zum besseren Verständnis von Anzahl, Abmessung und Funktion der
Lüftungsgitter, die an der Verkleidung zu installieren sind, werden hier in der
Folge einige mögliche Installationskonfigurationen mit diesbezüglichen Gittern
dargestellt.
1a) Austrittsgitter für die Konvektionsluft
1b) Eintrittsgitter für die Konvektionsluft
Die Gitter 1a und 1b sind unabdingbar, um die Wärme austreten zu
lassen, die sich im Inneren der Haube ansammelt und ihre Montage
ist obligatorisch unabhängig von der Art der Installation oder der
auszuführenden Verkleidung.
Abbildung 9 – Isolierung von Balken
1a
1b
