INSTALLATIONS- UND GEBRAUCHSANLEITUNG

Kapitel 4

S.

22

Installation und montage

Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten - - Vervielfältigung

verboten


Schätzen Sie stets die statischen Bedingungen der Fläche ein,

auf der das Gewicht lastet und lassen Sie immer mindestens 5

cm Freiraum zwischen dem Kamin und den Wänden.
Führen Sie die Montage der Verkleidung bei trockener Feuerebene aus

und lassen Sie eine Öffnung von 1 cm zur Isolierung.

(Abbildung 3a)

Wird der Heizkamin in der Nähe von brennbarem Material

aufgestellt,

müssen

einige

Mindestsicherheitsabstände

eingehalten werden: (Abbildung 3c)

A = 100 mm (Abstand von Seitenwänden und

Rückwand)

B = 80 mm (Höhe vom Fußboden)

Sollte der Heizkamin auf einem brennbaren Fußboden
oder in der Nähe von brennbaren Wänden aufgestellt

werden, wird zu einer angemessenen Isolierung

geraten.

Die

Warmluftauslässe

müssen

mit

einem

Mindestabstand von 300 mm zu anderen Materialien

aufgestellt werden. (z.B. Gardinen)

4.5. EINSTELLUNG VON HÖHE UND NIVELLIERUNG

Der Heizkamin Forma Puro verfügt über Einstellfüße, die erst nach

Festlegung der genauen Position des Kompakt-Heizkamins an

denselben angeschraubt werden. Sie dienen dazu, ihn in einem

bestimmten Abstand vom Fußboden aufzustellen und die Feuerebene

des Heizkamins zu nivellieren; dabei ermöglichen sie eine Einstellung

um etwa 10 cm.
Soll der Heizkamin um mehr als 10 cm gehoben werden, muss ein

Unterteil aus Mauerwerk hergestellt werden, auf das das Produkt

aufgelegt wird. Entfernen Sie in keinem Fall die zur Nivellierung

unerlässlichen Füße. Das Entfernen der Füße wird als bauliche

Änderung des Produktes betrachtet und lässt deshalb die

Garantie verfallen.

Die Nivellierung des Heizkamins ist ein für das

richtige Gleiten der Feuertür unerlässlicher Vorgang.

Bei einem Fußboden aus brennbarem Material muss

der untere Teil des Heizkamins einen Abstand von
mindestens 8 cm vom Fußboden einhalten.

Wenn der Heizkamin nicht “nivelliert” wird, besteht

die Gefahr, dass die Tür nicht richtig schließt und die

im Inneren befindlichen Gegengewichte gegen den

Aufbau stoßen, wodurch bei jedem Heben und

Senken des Flügels ein Geräusch verursacht wird.

VOR

DER

VERKLEIDUNG

DES

HEIZKAMINS

MEHRMALS DAS GLEITEN DER TÜR PRÜFEN.

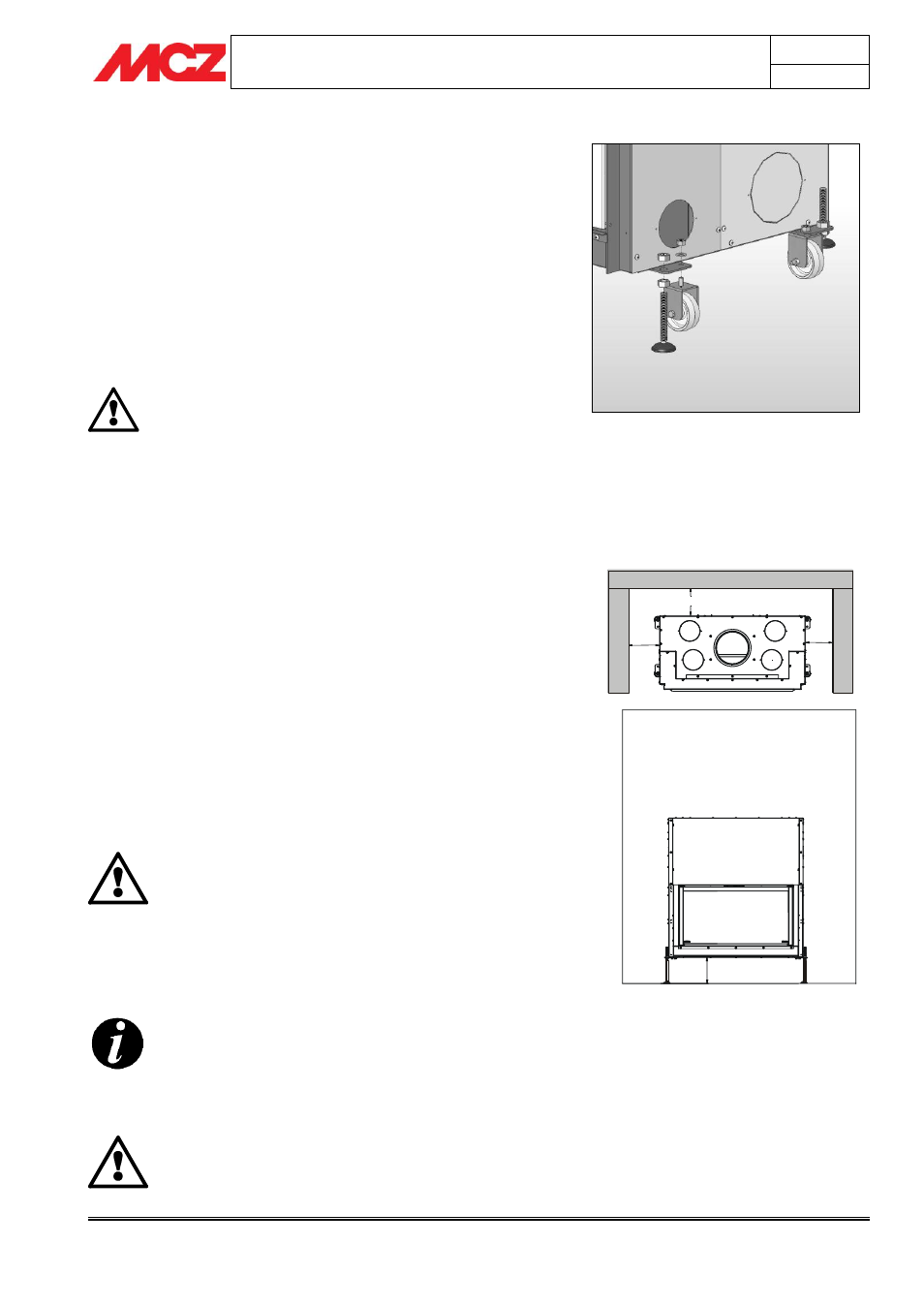

Abbildung 3b – Montagepunkte für Räder und Füße

A

A

A

B

Abbildung 3c – Sicherheitsabstände
