INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 4
S.
18
Installation und montage Technischer Service - Alle Rechte sind der Fa. MCZ Group S.p.A. vorbehalten - - Vervielfältigung verboten
MONTAGE BAUSATZ: Für die Montage (Abb. 2) müssen nach Öffnen
der Tür A die Schutzpaneele B durch Lösen der Schrauben C entfernt
werden. Anschließend den Bausatz anbringen und mit den Schrauben D
an den entsprechenden Halterungen befestigen – dabei darauf achten,
dass das Kabel durch die Kabelöffnung an der Seite des Einsatzes
geführt wird (Abb.3). Alles wieder montieren, dabei die umgekehrte
Reihenfolge einhalten.
4.3.3. Zwangskonvektion (Comfort Air VF)
Wird dieses System verwendet, muss unbedingt eine Luftklappe (A)
vorgesehen sein, mit einer freien Durchflussfläche von nicht unter 150
cm 2 , damit die natürliche Frischluft in den Installationsraum einfließen
kann (am besten innerhalb der Verkleidung). Abb. 4
Für die Kanalisierung der Warmluft ist es notwendig, an den oberen
Anschlüssen des Heizkamins einen Reduktionsflansch Ø 100
anzubringen. Auf die Flansche werden dann flexible Rohre Ø 100 an
den Auslässen COMFORT AIR (B) aufgesetzt.
4.4.
AUSSEN- ODER INNENLUFTKLAPPE
4.4.1. Lufteingang für natürliche Lüftung
Wenn der Heizkamin mit natürlicher Lüftung installiert wird, ist eine
Außenluftklappe B (150 cm²) anzubringen, damit innerhalb der
Verkleidung natürliche Frischluft zuströmen kann. Diese Luftklappe A
(150 cm²) muss innerhalb des Installationsraumes des
Kompaktkamins angebracht werden (Abbildung 5).
Es ist unbedingt notwendig, dass diese Anordnung
genau eingehalten wird. Andernfalls kann durch den
Sauerstoffmangel die Sicherheit der Installation
beeinträchtigt werden.
4.4.2. Lufteingang für Zwangslüftung
Wird der Heizkamin mit Zwangslüftung installiert, also unter
Verwendung des Bausatzes COMFORT AIR, werden die Luftklappen und
Kanäle folgendermaßen hergestellt:
es muss eine Außenluftklappe (150 cm²) vorgesehen werden, die den
Zufluss natürlicher Frischluft innerhalb der Verkleidung ermöglicht.
Diese Luftklappe kann auch innerhalb des Installationsraumes des
Heizkamins durchgeführt werden.
Diese Betriebsart ermöglicht die korrekte Mischung der Luft innerhalb
des Installationsraumes und eine bessere Kühlung des
Heizkaminaufbaus.
WICHTIG!
Die Installation und Montage des Bausatzes muss
durch Fachpersonal und nach den nationalen und
örtlichen Vorschriften erfolgen.

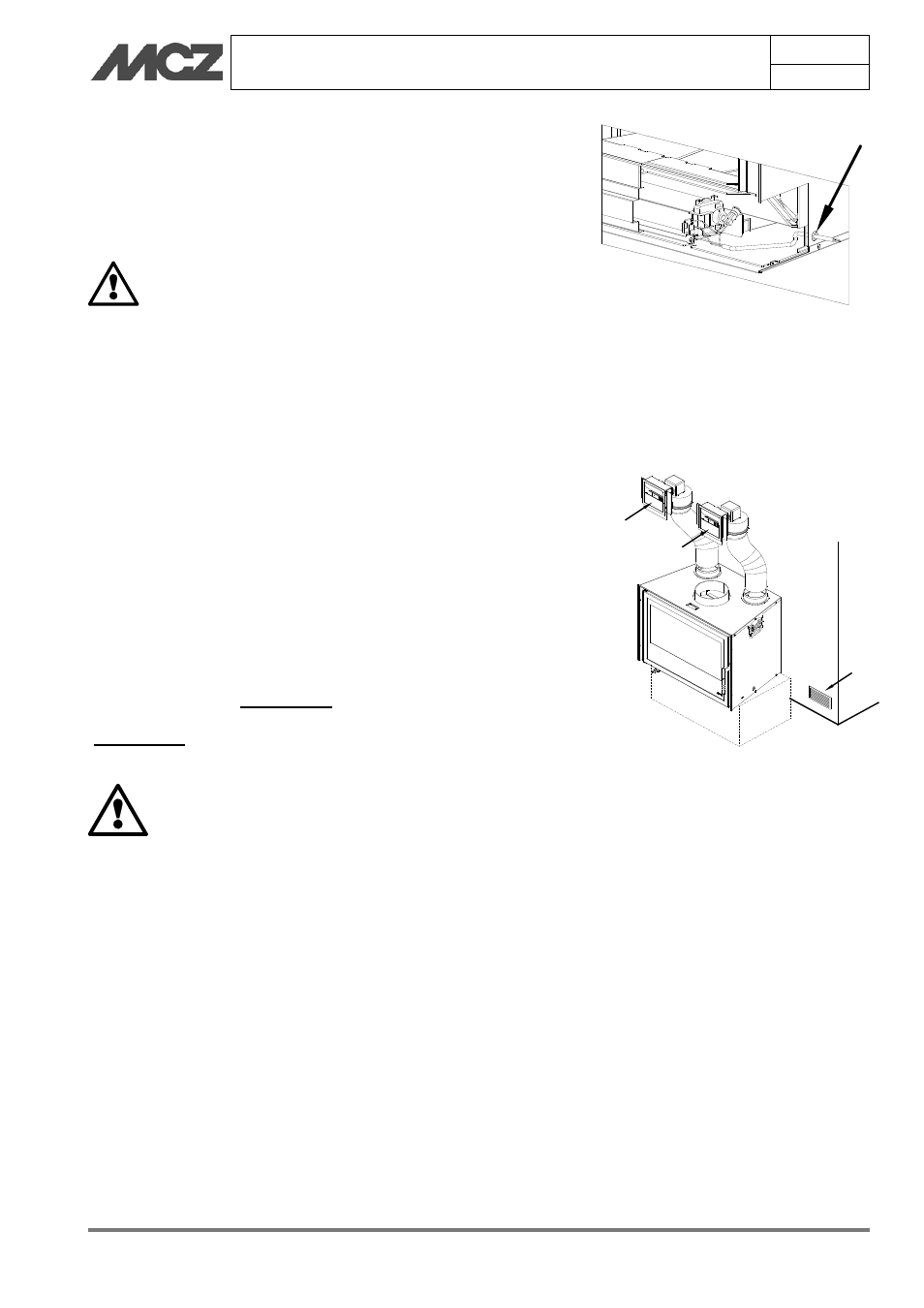

Abbildung 4 - Zwangslüftung Comfort Air
A
B
B
Abbildung 3 - Detail Montage Bausatz VF
