INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 4
S.
20
Installation und montage
Technischer Service - Alle Rechte sind der Fa. MCZ Group S.p.A. vorbehalten - - Vervielfältigung verboten
4.5.1.2.
Ausbau Feuerraum
Nachdem die Anweisungen in Kapitel 4.5.1.1. ausgeführt wurden, wird
die Schutzplatte A durch Lösen der Befestigungsschrauben entfernt.
Anschließend werden die beiden Schrauben C entfernt, mit denen der
Feuerraum am äußeren Mantel befestigt ist. Nun kann der Feuerraum
vom äußeren Mantel getrennt werden, um die Montage zu erleichtern.
4.6.
ANSCHLUSS FÜR RAUCHFANG
Es wird empfohlen, den Heizkamin mit Leitungen und Bögen aus
Aluminiumstahl an den Rauchfang anzuschließen, die geg enüber den
hohen, in diesem Bereich erreichten Temperaturen und der Korrosion des
Rauchs widerstandsfähig sind. Diese Anschlüsse sind auf Anfrage in
verschiedenen Größen (siehe unsere Preisliste) erhältlich und vereinfachen
den Einbau, da die Montage durch Ineinanderschieben erfolgen kann.
(Abb.6)
Eventuelle Vergrößerungen des Anschlussquerschnitts
müssen direkt oberhalb der Kappe des Kamins und
nicht entlang des Rauchfangs ausgeführt werden.
Nach Beendigung der Installation muss der
Anschluss des Rauchfangs unbedingt mit
Keramikfasermatten oder mindestens gegenüber
600°C hitzebeständigem Material gedämmt werden.
Flexibles Rohr aus Edelstahl oder Aluminium ist nach
den geltenden Vorschriften für den Anschluss des
Heizkamins an den Rauchfang nicht erlaubt.
4.6.1. DIREKTER ANSCHLUSS ZWISCHEN EINSATZ UND RAUCHFANG
Die vorhandene Abzugshaube aus Ton durchbohren und abbauen und
die Elemente in den Rauchfang einsetzen, dabei darauf achten, 45°
Neigungswinkel nicht zu übersteigen und eine etwaige Abdichtung
ordnungsgemäß auszuführen, so dass kein Ruß und keine Asche aus
dem Rauchfang fallen und sich auf dem Einsatz absetzen kann (Abb.6).
4.6.2. Rauchventil (Option)
Ein zu starker Zug im Rauchfang kann durch eine ungleichmäßige
Verbrennung entstehen, die nur wenig Wirkung zeigt. In diesem Fall
empfiehlt sich zur Verbesserung der Verbrennungsleistung die
Installation des Rauchventils (optional) direkt am Austritt des
Heizkamins.

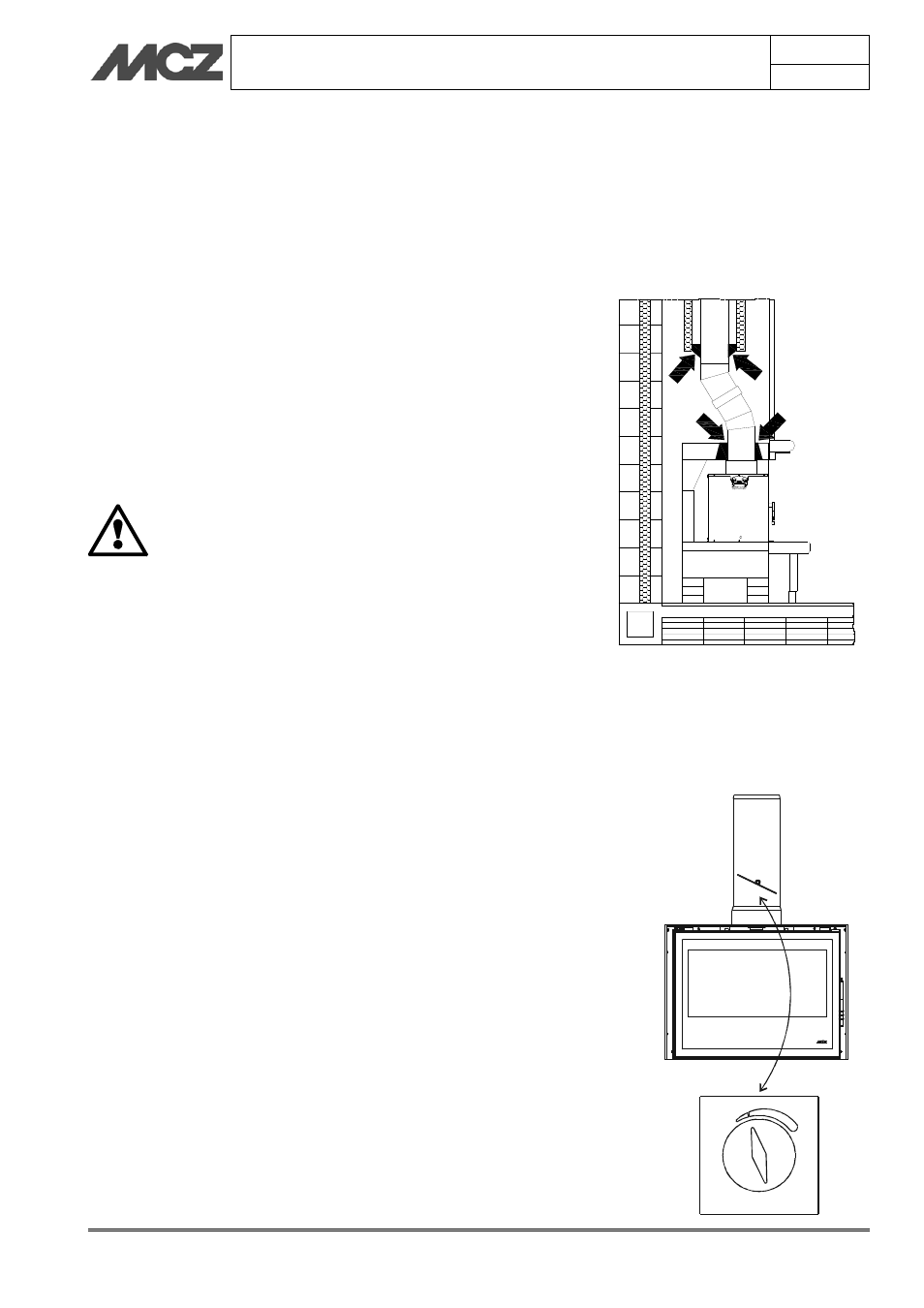

Abbildung 6 – Anschluss für rauchfang
