INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 4
S.
21
Installation und montage Technischer Service - Alle Rechte sind der Fa. MCZ Group S.p.A. vorbehalten - - Vervielfältigung verboten
4.7. MONTAGE VON VERKLEIDUNG UND GEGENHAUBE
LESEN SIE VOR JEGLICHEN ARBEITEN ZUR
VERKLEIDUNG DES HEIZKAMINS DAS KAPITEL 6.2
“BETRIEBSPROBE”.
Der Heizkamin und die Elemente der Verkleidung müssen miteinander
befestigt sein, OHNE DIE STAHLKONSTRUKTION ZU BERÜHREN.
Dadurch wird eine Wärmeübertragung auf den Marmor und / oder Stein
vermieden und die normale Wärmedehnung ermöglicht; darauf achten,
dass Innenausstattungen aus Holz, wie Balken oder Wandborde,
angemessen isoliert sind. (Abbildung 7)
Vor allem müssen eventuelle Wandborde mit einem Abstand von
mindestens 30 cm vom oberen Teil des Gerätes angebracht werden.
Es wird empfohlen, die Gegenkappe aus feuerfestem Gipskarton
mit einer Dicke von 15/20mm und selbsttragendem Rahmen aus
verzinktem Profil auszuführen, damit diese nicht auf den Bauteilen der
Verkleidung (Holzbalken und Querbalken aus Marmor) lastet, die keine
tragende Konstruktion bilden, sowie mühelos bei Störungen und /
oder zukünftigen Wartungsarbeiten eingegriffen werden kann.
Führen Sie die trockene Montage der Brennebene der Verkleidung
mit einer Öffnung von 1 cm zwischen Heizkamin und Brennebene
zum Erstellen der Isolierung aus.
4.8. ISOLIERUNG DER HOLZBALKEN
Wenn am oberen Teil der Ausgangsöffnung der Warmluft ein
Holzbalken oder anderes brennbares Material vorhanden ist, muss
dieses unbedingt mit Platten aus Isoliermaterial (Bsp. Calorite)
geschützt werden.
1
1
2
3
10
WÄRMEDÄMMUNG BALKEN
1. Aufgebrachter oder aufzubringender
Isolierstoff
2. Holzbalken
3. Marmor oder anderes Material
Lu
ft
du
rc
hg
an
g

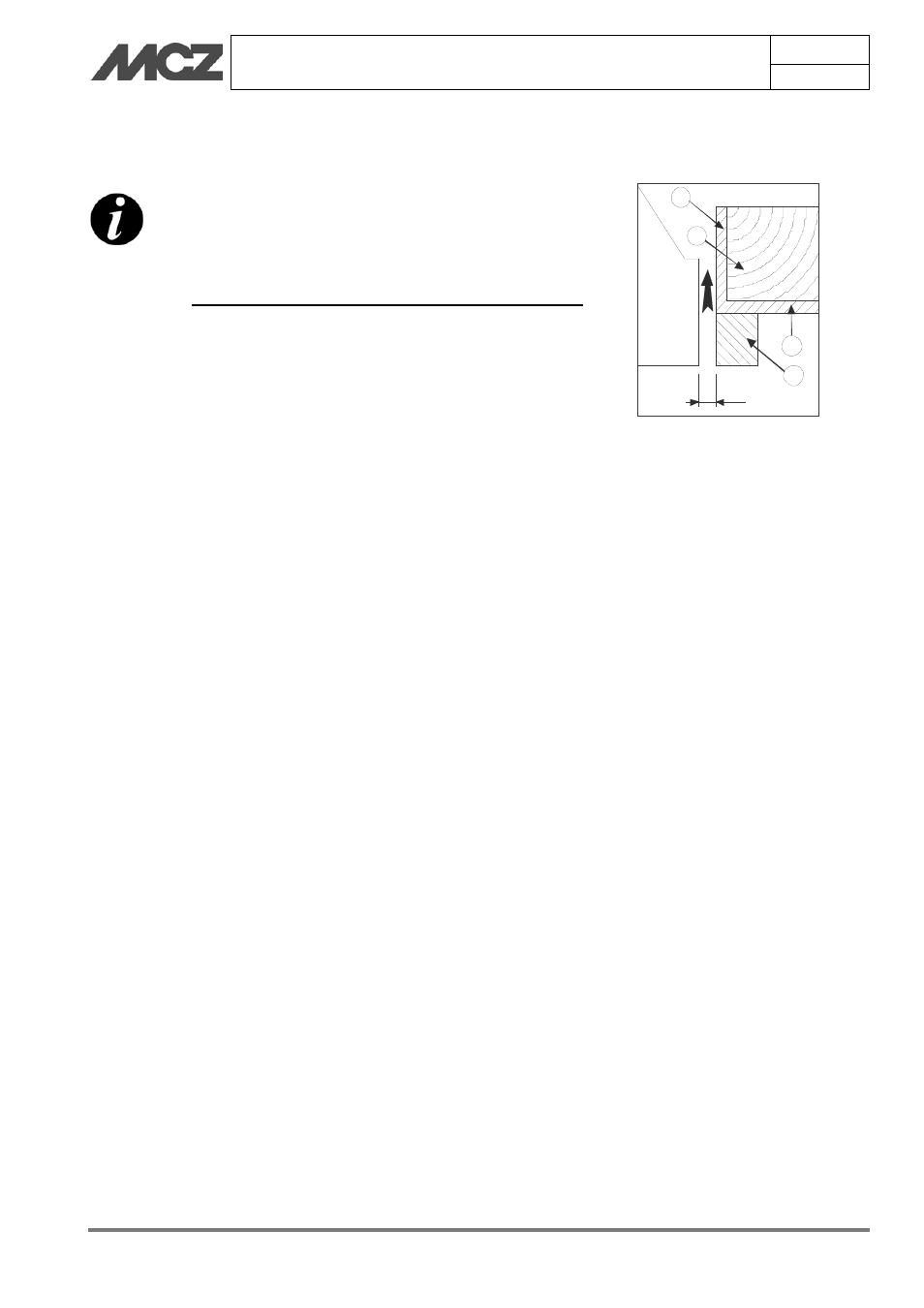

Abbildung 7 – Isolierung von Balken
