3.2.2.
PHASE 2 – MONTAGE VERKLEIDUNGSRAHMEN LINE90

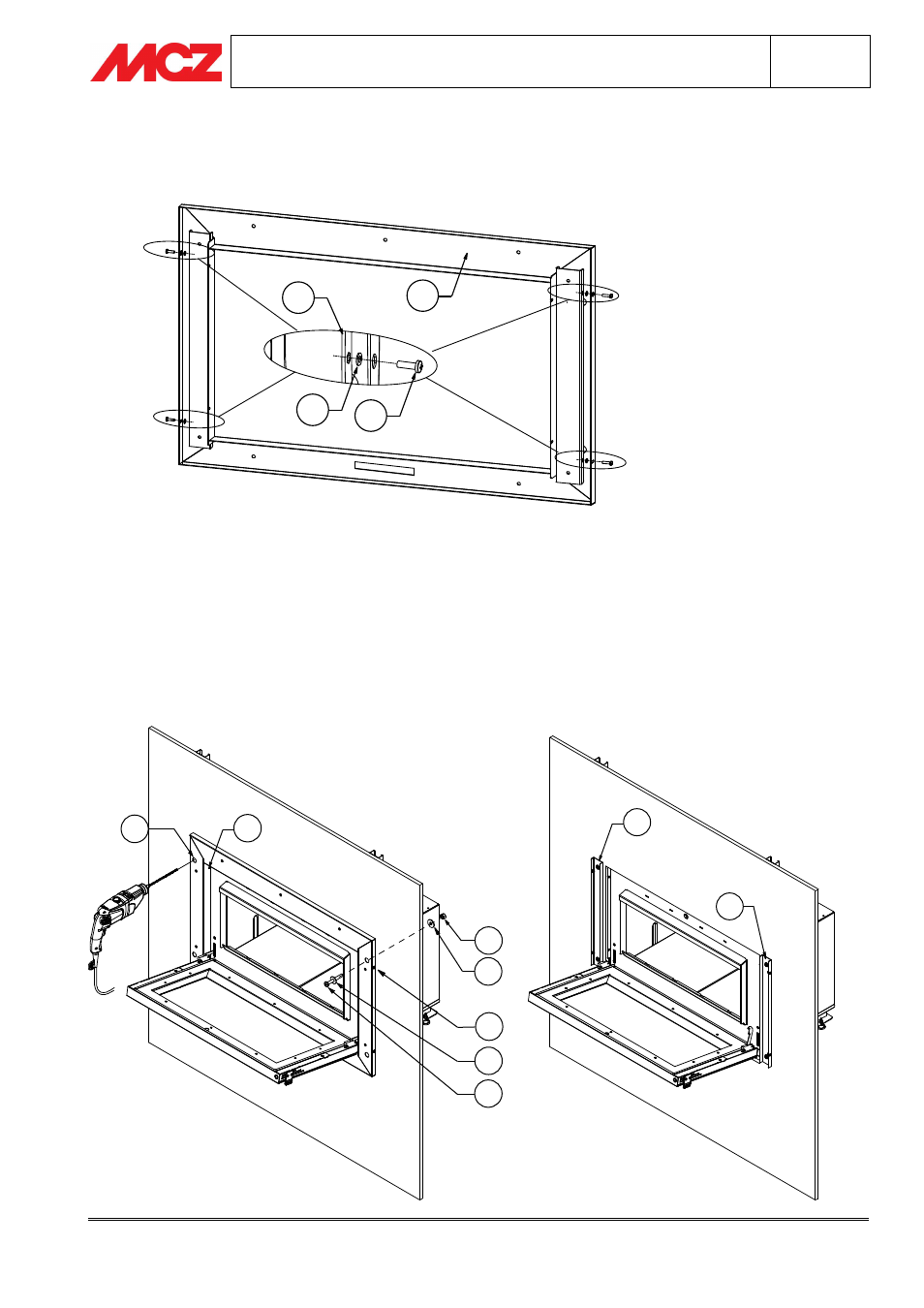

Wie in der Zeichnung gezeigt, den Rahmen (2) und die Bügel (3) mit Hilfe der Schrauben (4) und
Unterlegscheiben (9) zwischen Bügel und Rahmen zusammenbauen. Das gleiche mit allen vier Schrauben
wiederholen.
3
9
4
2
3.2.3.
PHASE 3 – BEFESTIGUNG DES RAHMENS AN DER WAND
Den zuvor zusammengebauten Rahmen (2+3) an den seitlichen Profilen des Forma Vivo mit den gleichen
Schrauben in den Bohrungen, die die vorher abgenommene Einfassung (Abs.3.2) festhielten, befestigen.
Mit einer Bohrspitze 6,5 mm die vier Bohrungen (B) ausführen. Wie auf der Zeichnung gezeigt, die gesamte
Struktur mit den beiliegenden Schrauben (6,7,8) in den Bohrungen (B) befestigen. Auf diese Weise werden die
Bügel (3) an der Wand befestigt.
B
A
8
6
6
7
4
3
3
