INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 2
EINFASSUNGEN POWERSYSTEM
S.
6
Kapitel 2
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten - Wiedergabe
verboten
2.
VERKLEIDUNG LINE VIVO70
Beim Modell Line handelt es sich um eine Einbauverkleidung, d.h. der Heizkamin ist komplett in die Wand
eingebaut: Daher muss eine Zwischenwand eingezogen werden, die über die Zimmerwand hinausragt. Die Tiefe
der einzuziehenden Wand ist beliebig, es müssen lediglich die Sicherheitsabstände zum Heizkamin eingehalten
werden. Zu diesem Zweck wird auf das “Betriebs- und Installationshandbuch Forma Vivo” verwiesen.
Die Montage der Verkleidung Line70 ist nicht sehr schwer, die einzelnen Montagephasen sollten jedoch mit einer
gewissen Sorgfalt ausgeführt werden. Darüber hinaus sollte die Verkleidung zusammen mit dem Heizkamin
montiert werden, damit der sachgerechte Verlauf der Arbeiten ständig verfolgt und bei auftretenden
Schwierigkeiten unverzüglich eingegriffen werden kann.
ANMERKUNG: DIE VOR ORT ERRICHTETE WAND MUSS TRAGEND UND MIT MÖGLICHST DOPPELTEN
STAHLTRÄGERN AUSGESTATTET SEIN, DIE VERTIKAL POSITIONIERT WERDEN MÜSSEN.

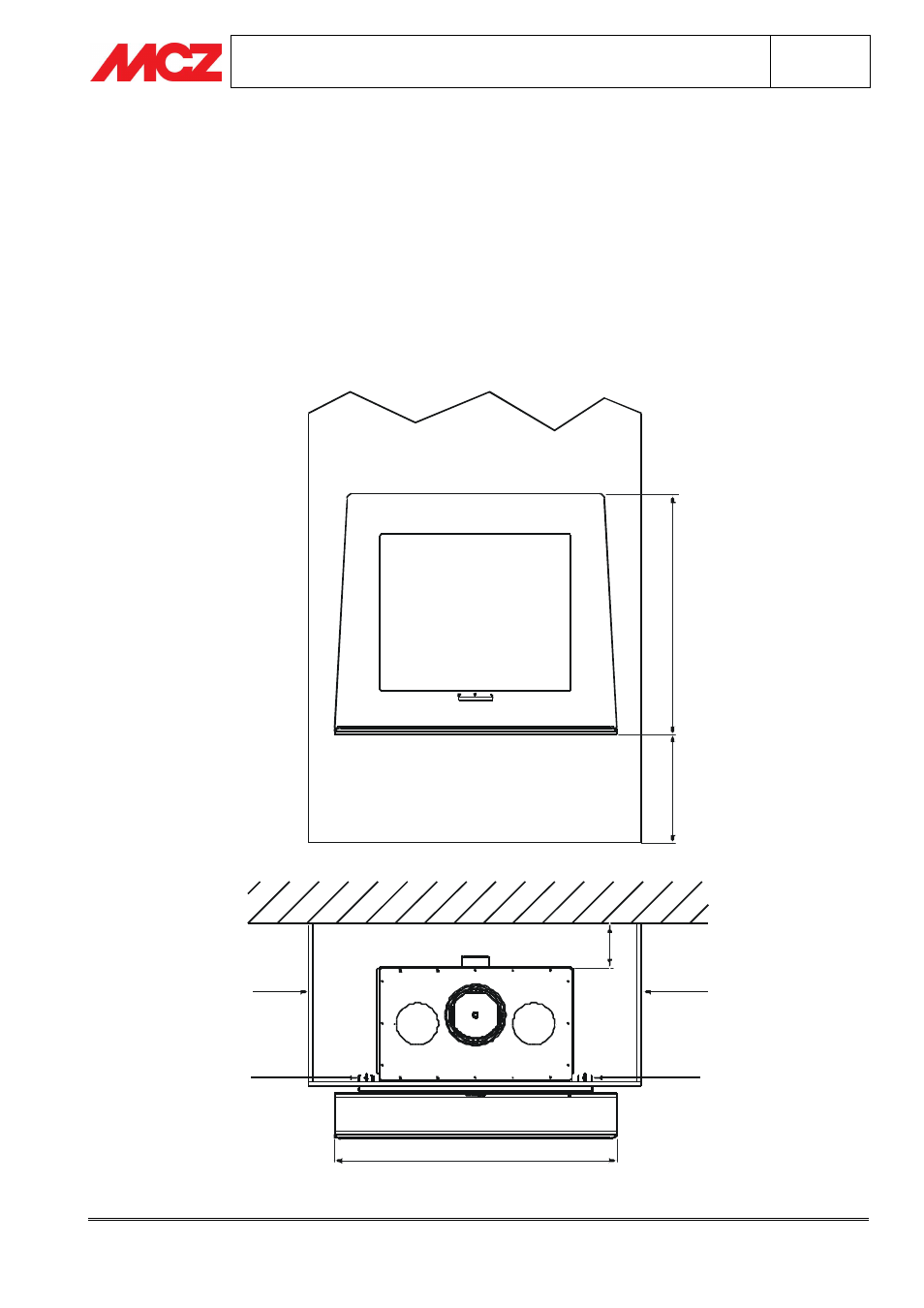

Einbauwand
Stahlträger
Einbauwand
Stahlträger
3
9
0
m
m
8
6
2
m
m
1010 mm
1
0
0
m
m
ZIMMERWAND
Auf der Abbildung: Verkleidung Line70
