9.1.
MONTAGE DER VERKLEIDUNG AN CORNICE 50 VIVO 90
Forma Vivo 90 in die gewünschte Stellung bringen und den Sicherheitsabstand sowohl zur rückseitigen Wand als
auch zum Fußboden einhalten (siehe
Installations- und Betriebshandbuch
). Den Heizkamin hochheben und auf
einer stabilen Halterung (muss beigestellt werden) abstellen.
Die serienmäßige Einfassung durch Herausdrehen der vier Schrauben, die sie am Mantel des Heizkamins
festhalten, abnehmen. Die vier Schrauben müssen anschließend in der nächsten Montagephase der Verkleidung
wieder benutzt werden.
ANMERKUNG: Die Möglichkeiten der Höhenregulierung von Forma Vivo 70 sind unterschiedlich und
beliebig. Egal welche Lösung gewählt wird, sie muss dem Kompaktofen in jedem Fall Stabilität und
Sicherheit gewährleisten.
9.1.1.
PHASE 1 – VORBEREITUNG FORMA VIVO90
Vor der Montage der Verkleidung CORNICE 50 muss eine Zwischenwand (oder Einbauwand des Heizkamins ) mit
einer Feuerstellenöffnung B.= 87 mm, H. 530 mm und einer empfohlenen Höhe vom Fußboden von510 mm
ausgeführt werden.
Wenn sie mit feuerfesten Gipskartonplatten ausgeführt wird, muss die Einbauwand mit Stahlträgern verstärkt
werden, die vertikal verlaufen und mit einem Abstand.
5
870
5
0
0
5
1
0
5
3
0
870
ZIMMERWAND

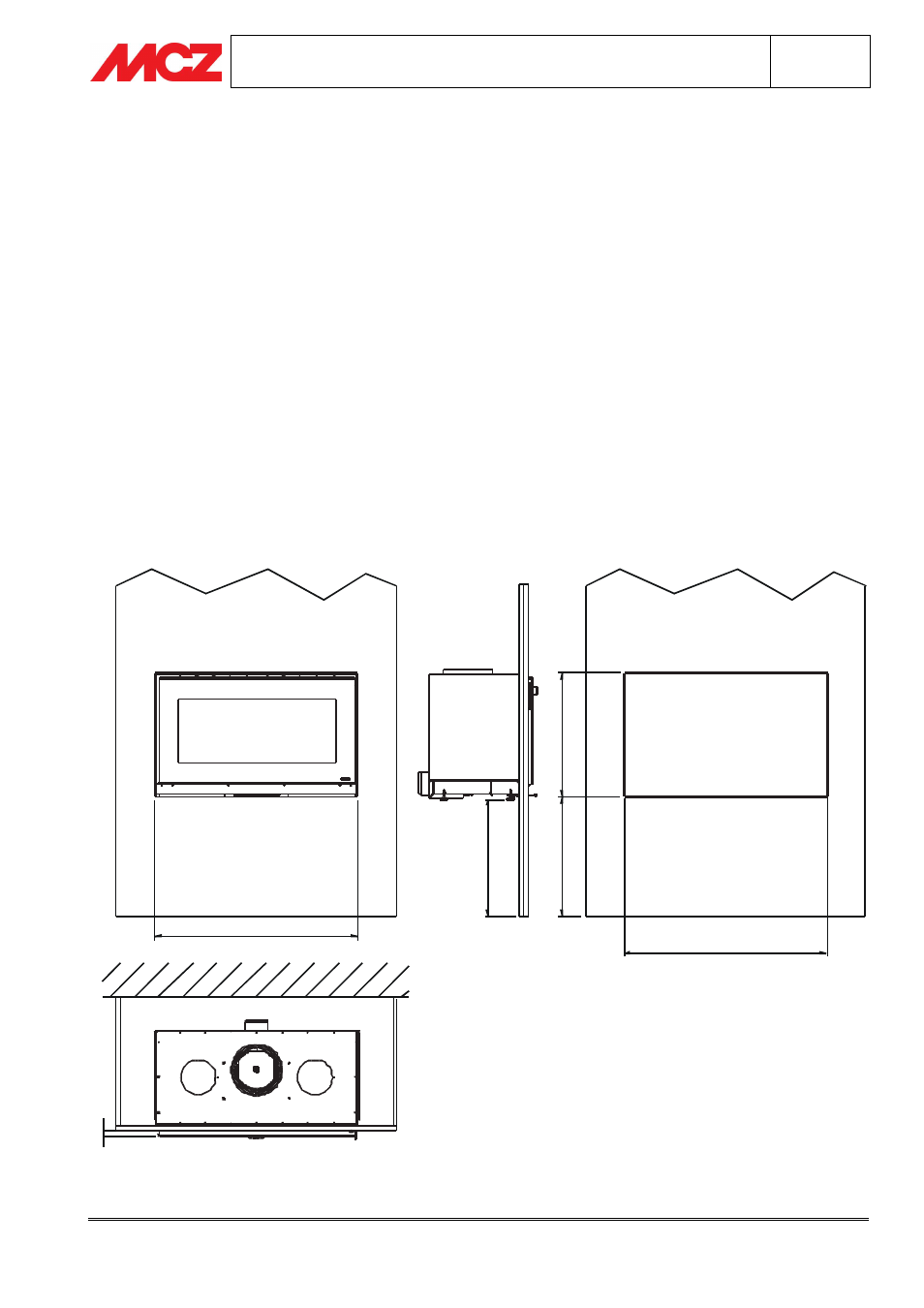

Auf der Abbildung: Bohrmaße auf dem Gipskarton
