Seite 29
MANUALE D’INSTALLAZIONE E UTILIZZO
Capitolo 6
RIVESTIMENTO PRIME 70
pag.
29
Kapitel 2
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten - Wiedergabe
verboten
Die vier Schrauben (5) ausdrehen und die vier Unterlegscheiben (6) wegnehmen.
Die vier Schrauben (A) lockern, den Rahmen (3) abnehmen, die zwei Bügel (11).an der Wand eingeschraubt
lassen.
5.2.4.
PHASE 4 – MONTAGE DER VERKLEIDUNG AM RAHMEN

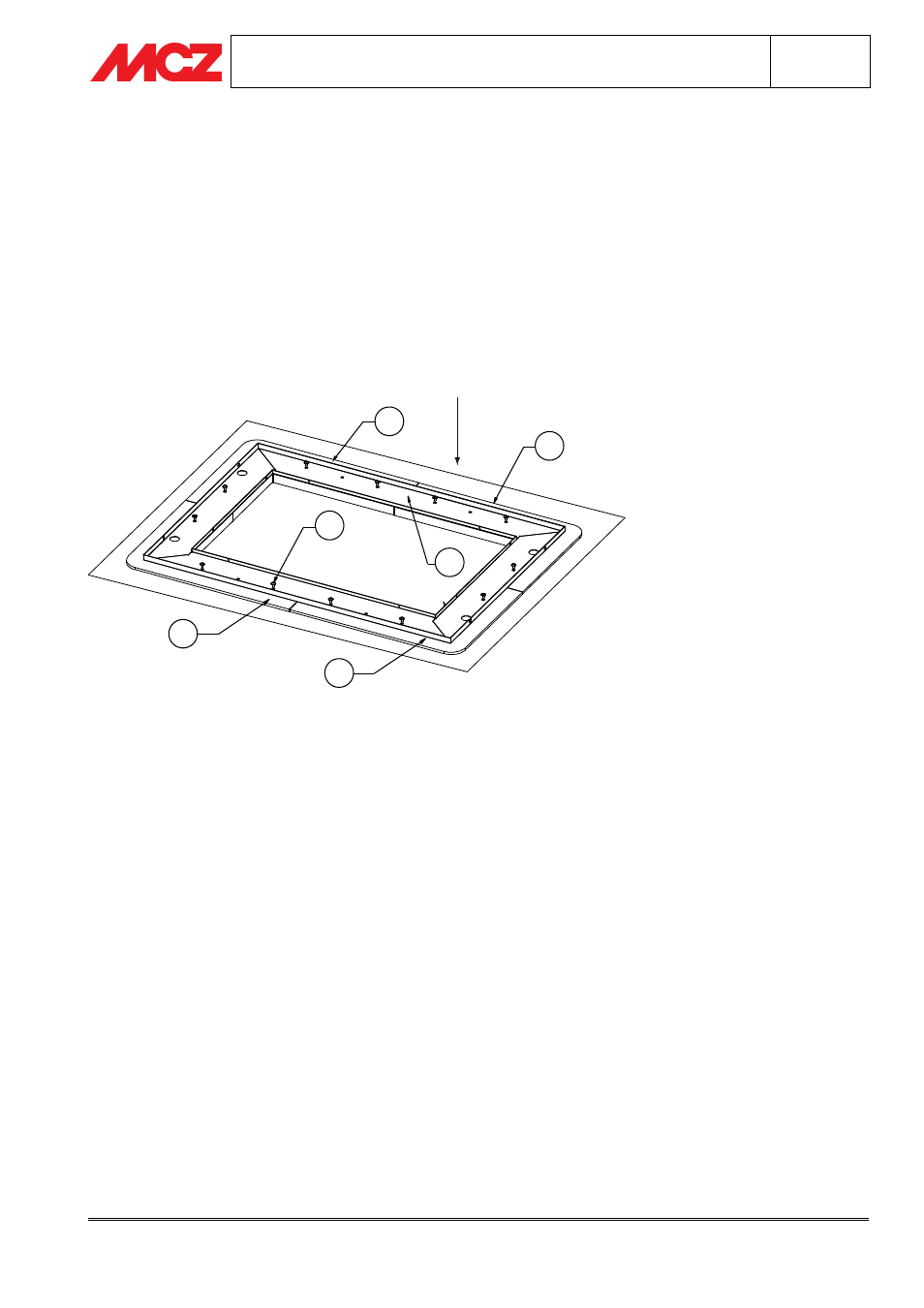

Die vier Kacheln der Verkleidung auf einem schützenden Element ablegen, die Befestigungsbohrungen müssen
nach oben zeigen (siehe Zeichnung). Den Rahmen (3) mit den Schrauben (7) an der Verkleidung (1,2)
anschrauben. Die vier Unterlegscheiben (6) als Abstandshalter so in die vier Schlitze der Verkleidung einsetzen,
dass die Innenseite der Verkleidung mit dem Blech des Rahmens bündig ist. Die vier Schrauben gut festziehen
und die vier Unterlegscheiben (6).wegnehmen.
ELEMENTO DI PROTEZIONE DA UTILIZZARE DURANTE
LA FASE DI ASSEMBLAGGIO CORNICE/RIVESTIMENTO
1
2
7
3
1
2
5.2.5.
PHASE 5 – MONTAGE DES GLASES AUF DEM RAHMEN
Die Glashalterung zusammen mit dem Glas (4) mit den zwei Schrauben (8) am Metallrahmen (3) befestigen.
