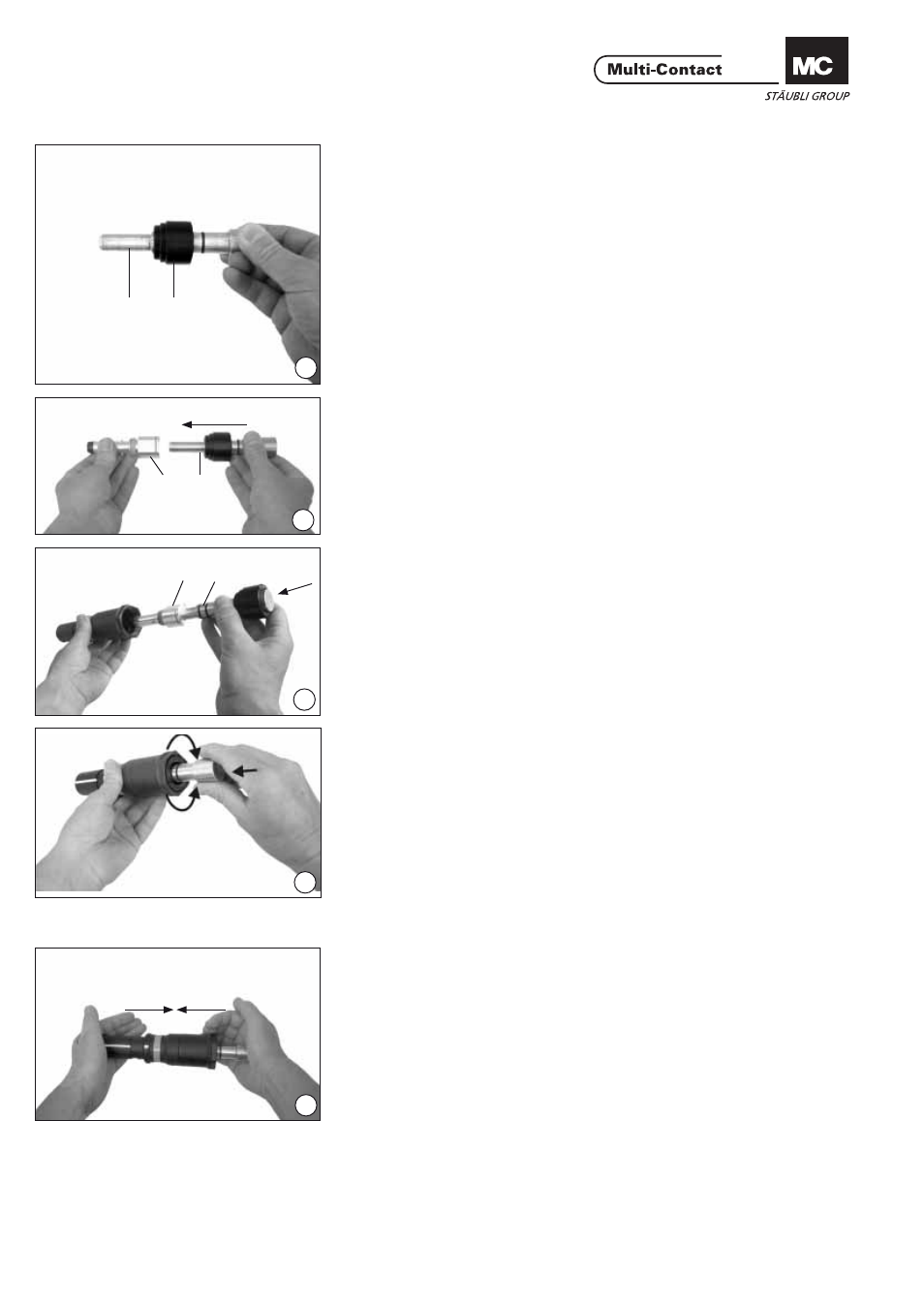

Montage des Kontakteinsat-
zes für KST16BV
Installing the contact insert
for KST16BV
(ill. 16)
Kunststoffführung K des Bolzens 3
zwischen die beiden O-Ringe schie-
ben.
(ill. 16)
Push the plastic guide K of the pin 3
between the two O-rings.
(ill. 17)
Bolzen 3 in den Kontakteinsatz S
stecken.
(ill. 17)
Insert pin 3 into the contact insert.
(ill. 18)
Kontakteinsatz S mit Bolzen 3 von der
Anschlussseite her in die KST-Isolation
einführen.
(ill. 18)
From the cable connecting side, push
contact insert S into the KST insula-
tion with pin 3.
(ill. 19)
Am Bolzen drehen und gleichzeitig
drücken bis der Kontakteinsatz in die
Führungen der Schlüsselweite der
KST-Isolation fällt.
(ill. 19)
Turn pin, pressing at the same time,
until the contact insert falls into the
guides of the opening in the KST
insulation.
(ill. 20)
Zusammendrücken bis der Kontaktein-
satz hörbar einrastet.
(ill. 20)
Press together until the contact insert
is heard to engage.
