Multi-Contact MA083 - Handbuch (Seite 4)

Advanced Contact Technology
4 / 12 www.multi-contact.com
2
4
5
7
6
3
B C

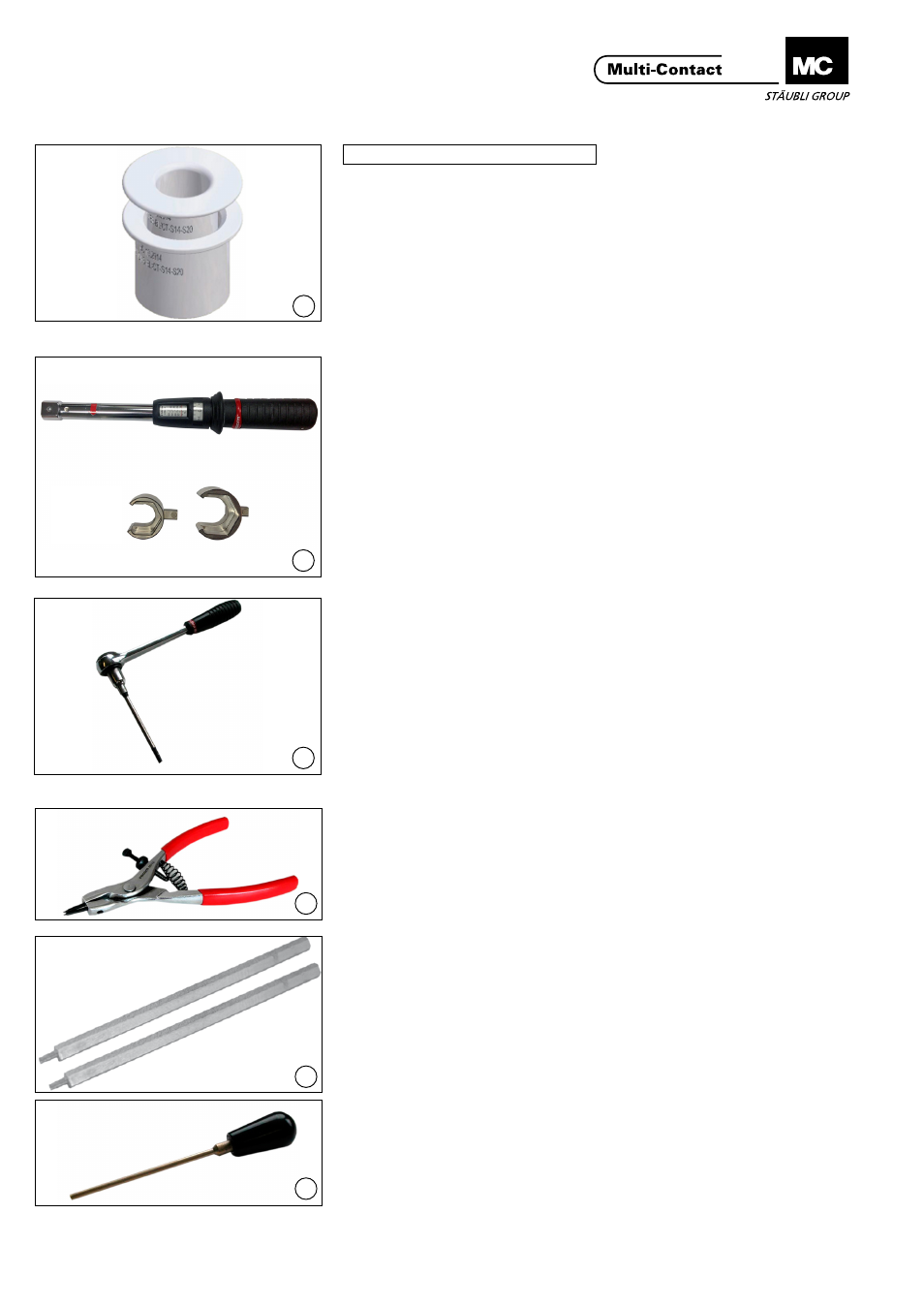

2. Haltering Montage 2. Retaining rings mounting
(ill. 2)
Für Kontakte 19.2236, 19.2237
und 19.2238
+ Haltering 19.2625
Haltering Montagewerkzeug für Kon-
takte Ø 14 mm und Ø 20 mm MPC-B
Typ: MPC-TO/BS-BL/CT-S14-S20
Bestell-Nr� 19�2914
(ill. 2)
for contacts 19.2236, 19.2237 and
19.2238
+ retaining ring 19.2625
Mounting tool for retaining ring for
male contact Ø 14 mm and Ø 20 mm
MPC-B
Type: MPC-TO/BS-BL/CT-S14-S20
Order No� 19�2914
(ill. 3)
Drehmomentschlüssel (nicht durch
MC geliefert) und Einsätze:
B - MPC-TO/CGM-B/2, 19�2927 (M32)
C - MPC-TO/CGM-C/2, 19�2928 (M40)
(ill. 3)
Torque wrench (not provided by MC)
and inserts:
B - MPC-TO/CGM-B/2, 19�2927 (M32)
C - MPC-TO/CGM-C/2, 19�2928 (M40)
(ill. 4)
Schraubendreher Einsatz 1/2” für
Schrauben M8 (flache Seite 6 mm)
Länge 140 mm
Anzugsdrehmoment zwischen 12 und
13 Nm
(ill. 4)
Socket screwdriver 1/2” for hexagonal
M8 metric socket head screws (flat
side on 6 mm)
Length 140 mm
Torque wrench (from 12 to 13 Nm)
Ausbauwerkzeug Tools for dismounting
(ill. 5)
Zange zum Schliessen der Halteringe
(z�B�: FACOM ref 469)
Typ: MPC-TO/PL-CL
Bestell-Nr� 19�2934
(ill. 5)
Closing pliers for retaining rings (ex-
ample: FACOM ref 469)
Type: MPC-TO/PL-CL
Order No� 19�2934
(ill. 6)
Lange, gerade Verängerung für Halte-
ringzange
Typ: MPC-TO/PL-LES
Bestell-Nr� 19�2935
(ill. 6)
Long straight extension for retaining
ring pliers
Type: MPC-TO/PL-LES
Order No� 19�2935
(ill. 7)
Ausbauwerkzeug für Kodier-, Kenn-
zeichnungs- und Blockierstift
Typ: MPC-TO/LP-CP-MP
Bestell-Nr� 19�2930
(ill. 7)
Dismounting tool for coding pin,
marking pin and locking pin
Type: MPC-TO/LP-CP-MP
No� de Cde� 19�2930
