Vorbereitung des Steckverbinderkörpers
Preparation of the connector’s body
(ill. 12)

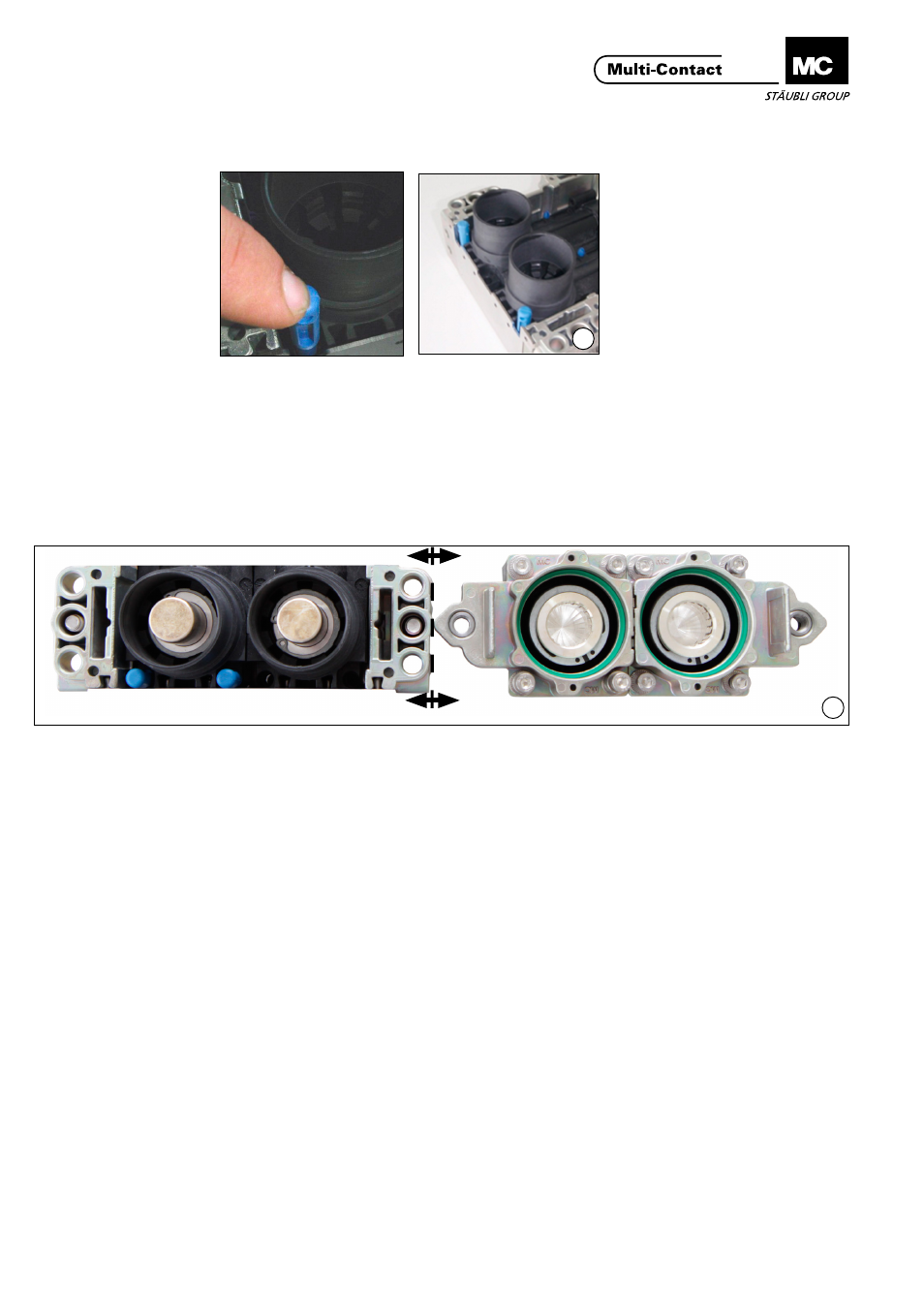

Optionale Codierung
Um die Steckverbindung zu codieren ist es notwendig, im
Isolator Codierstifte zu verwenden� Jeder einpolige Anschluss
verfügt über 4 Codierbohrungen in jeder Ecke� Wählen Sie
den Steckverbinderkörper vom festen und vom mobilen Teil
aus und führen Sie einen Codierstift gemäss der folgenden
Codiertabelle ein� Die Endposition des Codierstifts ist erreicht,
wenn
- er am Anschlag der Isolierung angelangt ist;
- ein „Klick“ zu hören ist�
(ill. 12)
Coding (optional)
In order to code the connector, it’s necessary to use coding
pins in the insulator� Each unipolar connector has 2 coding
holes. Select the body connector from fixed and mobile part,
than insert a pin according to the following coding table�
The final position of the coding pin is obtained when:
- it comes to a stop in the insulation
- a „click“ can be heard�
(ill. 13)
Es ist wichtig, auf die Anordnung der Codierung für den festen
Teil und für den mobilen Teil zu achten�
(ill. 13)
It’s important to respect the coding order between the fixed
and mobile part�
