Multi-Contact MA206 - Handbuch (Seite 4)

Advanced Contact Technology
4 / 12 www.multi-contact.com
a
b c d e
f
g

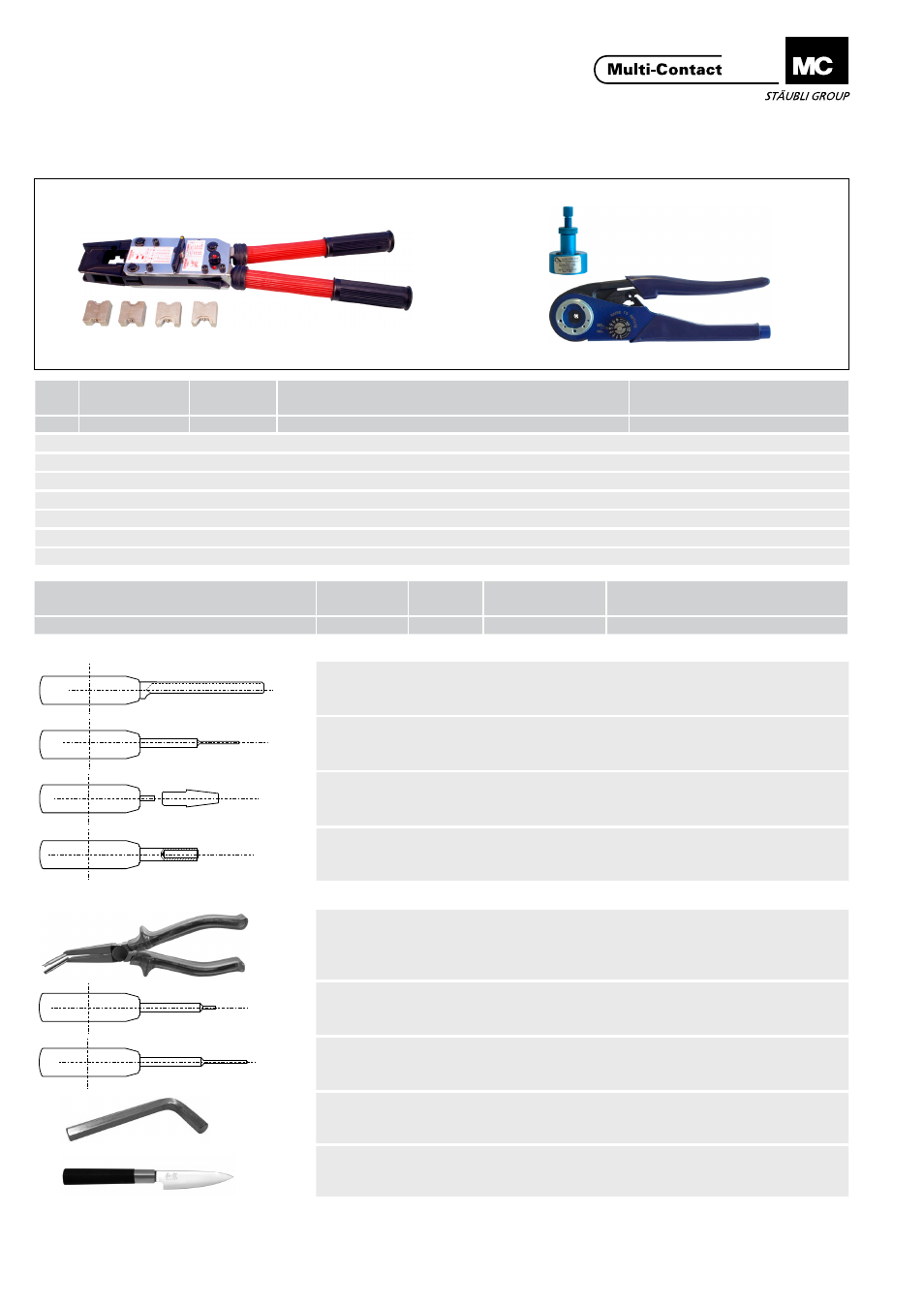

Erforderliches Werkzeug Tools required
Pos.
Typ
Type
Bestell-Nr.
Order No.
Bezeichnung
Description
für Leiterquerschnitt
for conductor cross section
mm 2
a M-PZ-T2600 18.3710 Crimpzange / Crimping pliers –
b TB8-17 18.3711 Einsatz / Insert 10 / 70
c TB9-13 18.3712 Einsatz / Insert 16 / 35
d TB11-14,5 18.3713 Einsatz / Insert 25 / 50
e TB7-20 18.3714 Einsatz / Insert 95
f M-CZ 18.3800 Crimpzange / Crimping pliers –
g MES-CZ 18.3801 Einsatz / Insert 0,14 – 4
Typ
Type
Bestell-Nr.
Order No.
Nenn-Ø Stift/Buchse
Nom. Ø pin/socket
Bezeichnung
Description
Für Hauptkontakte / For main contacts
ME-WZ-14 31.3000 14
Kontakteinbauwerkzeug Stift/Buchse
Contact insertion tool pin/socket
MBA-WZ-6 18.3017 14
Stiftausbauwerkzeug
Pin removal tool
MEK-WZ-14 31.3001 14
Buchseneinbaukonus
Socket insertion cone
MBA-WZ-14 31.3002 14
Buchsenausbauwerkzeug
Socket removal tool
Für Pilotkontakte / For pilot contacts
ME-WZ-2-W 31.3003 2 / 2,5
Einbauzange Stift/Buchse
Needle-nose pliers, angled
MSA-WZ-2 18.3009 2
Stiftausbauwerkzeug
Pin removal tool
MBA-WZ-2 18.3008 2
Buchsenausbauwerkzeug
Socket removal tool
Innensechskantschlüssel für M6
Hex. key for M6
Messer zum abisolieren
Knife for stripping
