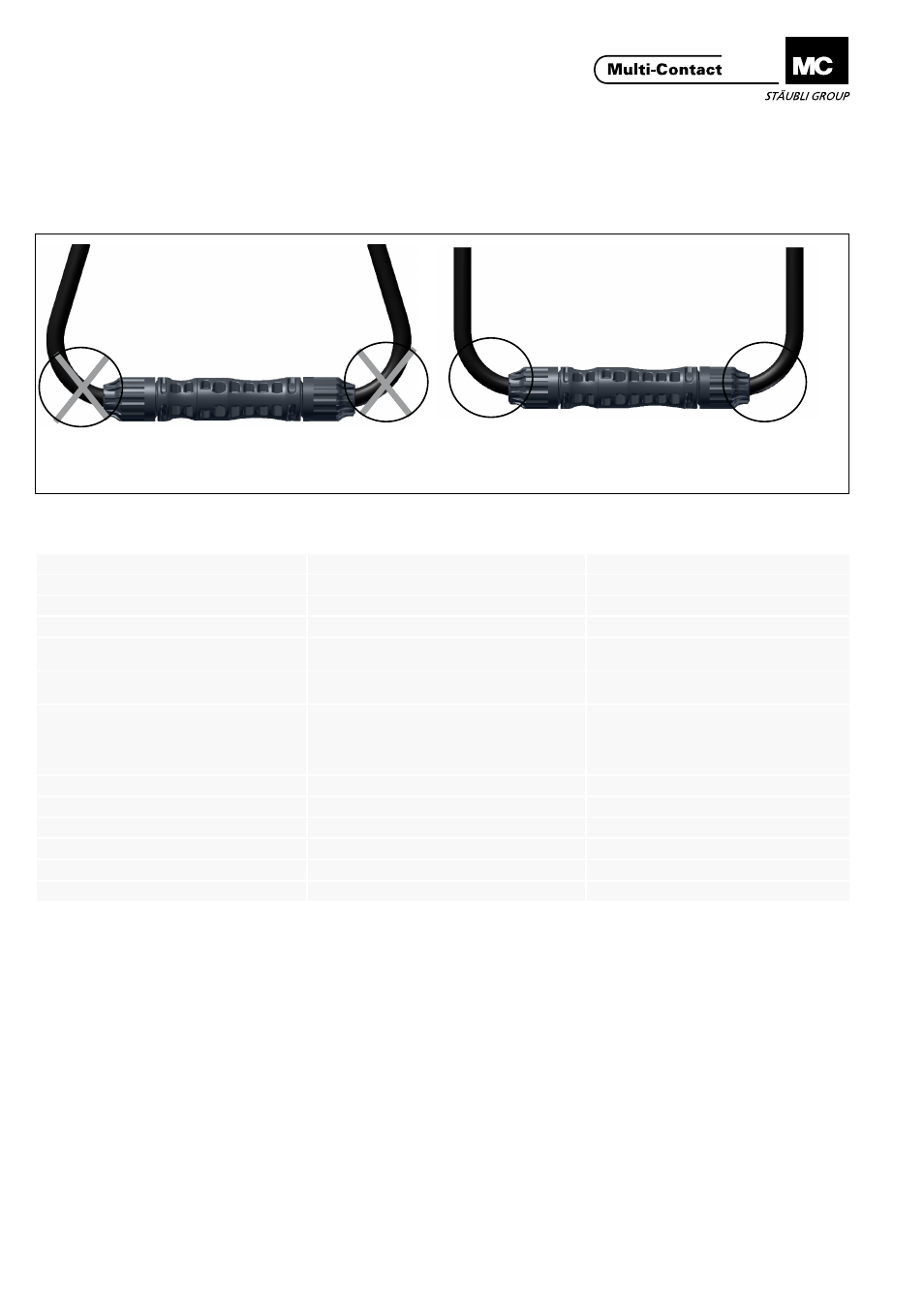

Zu enge Leitungsführung
Radius too tight
Korrekte Leitungsführung
Correct cable positioning
√
√
Leitungsführung
Cable layout
Beachten Sie die Spezifikation des
Leitungsherstellers bezüglich der
zulässigen Biegeradien�
Observe the specifications of the
cable manufacturer with regard to the
permitted bending radius�
Technische Daten
Technical Data
TÜV Rheinland -zertifiziert nach FDIS IEC 62852
TÜV Rheinland certified according FDIS IEC 62852
R60083124
UL-zertifiziert nach UL6703
UL certified according UL6703
E349713
cTÜVus -zertifiziert nach UL6703
cTÜVus certified according UL6703
CU 72141256 01
JET registriert
JET registration
1625-C4302-167
Bemessungsspannung
Rated voltage
1000 V / 1500 V DC (IEC)
1)
600 V / 1000 V DC (UL)
2)
Prüfspannung
Test voltage
6 kV für / for 1000 V DC
8 kV für / for 1500 V DC
Bemessungsstrom
Rated current
22 A (1,5 mm²)
39 A (2,5 mm² / 14 AWG)
45 A (4,0 mm² / 12 AWG)
53 A (6,0 mm² / 10 AWG)
69 A (10,0 mm² / 8 AWG)
Umgebungstemperaturbereich
Ambient temperature range
-40 °C ... +85 °C (IEC / UL)
Obere Grenztemperatur
Upper limiting temperature
115 °C (IEC)
Schutzart, gesteckt
Degree of protection, mated
IP 65 / IP 68 (1h / 1m)
Schutzart, ungesteckt
Degree of protection, unmated
IP 2x
Schutzklasse
Safety class
2
Verschmutzungsgrad
Pollution degree
3
1)
Die Steckverbinder sind mit Kabeln des Typs
PV1F oder PV 1500 DC-F zu verwenden
1)
The connectors have been evaluated with cable
types PV1F and PV 1500 DC-F
2)
Die Steckverbinder sind mit Kabeln des Typs
USE2 oder PV-Wire zu verwenden� Die zu
verwendenden Querschnitte entnehmen Sie
bitte der Tabelle 2 auf Seite 6 dieser Monta-
geanleitung
2)
The connectors have been evaluated with cable
types PV1F and PV 1500 DC-F The connectors
have been evaluated with cable types PV1F
and PV 1500 DC-F
