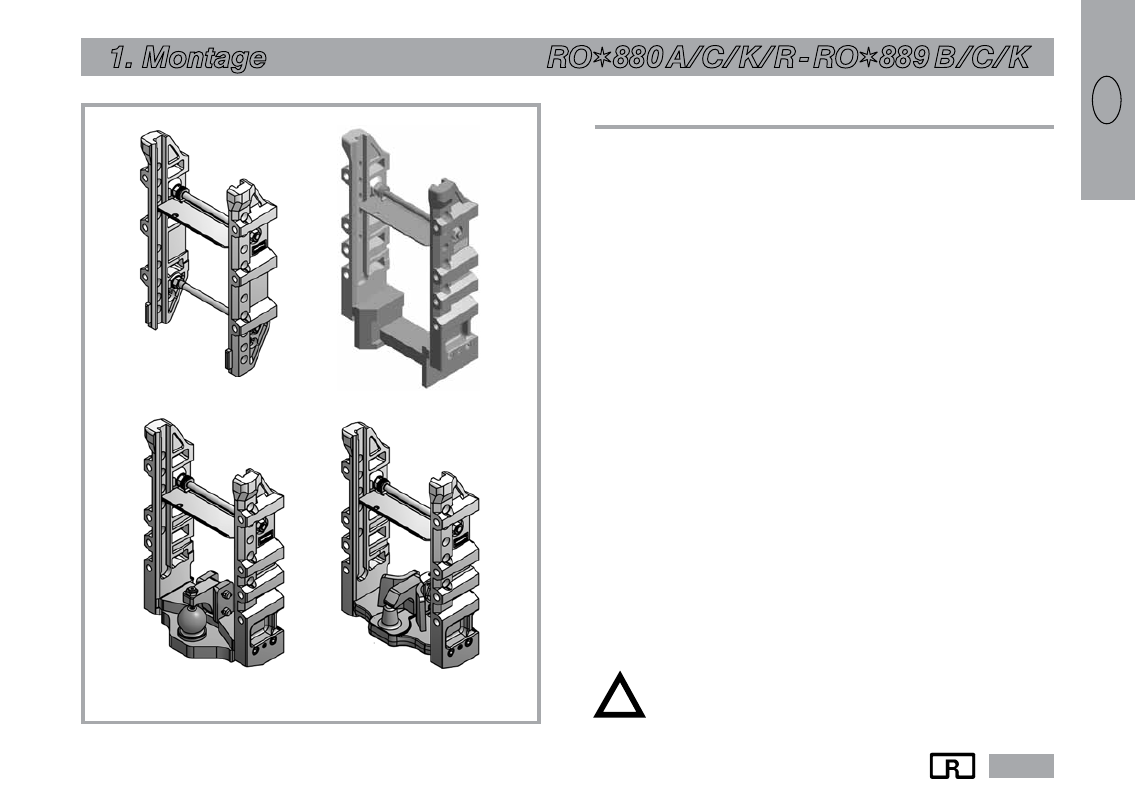

Abb. 1
1. Montage
x Die Anhängeböcke werden in verschiedenen Ausführungen geliefert.
Unterscheidungsmerkmale sind die unterschiedlichen Schienen-
breiten und -längen und die fest eingebauten Rahmen und Kupp-
lungen.
x Die Anhängeböcke sind mit Bohrungen versehen, die zu dem
entsprechenden Lochbild am Traktor passen. Die Bohrungen
müssen übereinstimmen.
x Der Anhängebock wird mit 4–8 Schrauben M 20 x180 mm und
Qualität 10.9 befestigt.
x Die Schrauben müssen mit einem Drehmoment von 610 Nm unter
Verwendung von Unterlegscheiben festgezogen werden.
x Das Lösen der Muttern an den Spannbolzen ist normalerweise
nicht notwendig.
x Sollten die Bohrungen des Anhängebockes nicht mit den
Aufnahmebohrungen am Getriebeheck übereinstimmen, dann:
Die äußere Muttern nur an einem Seitenteil etwa um
& Umdre-
hung lockern, den Anhängebock an das Getriebeheck des Traktors
montieren, die Befestigungsschrauben nur einschrauben, aber
nicht festziehen
x Dann die Muttern der Spannbolzen mit 230 Nm und die Befestigungs-
schrauben am Getriebeheck mit 610 Nm Anziehdrehmoment wie-
der festziehen.
Bei den Ausführungen 880 C/889C und 880 K/889K mit festeinge-
bautem Piton bzw. Kugel, die Zylinderschrauben M16 mit 230 Nm
festziehen.
Festsitz aller Schrauben und Muttern unbedingt prüfen!
Nicht festsitzende Schrauben durch neue ersetzen!
Hinweise der Fahrzeughersteller beachten
