1. Montage RO
i
880 A/C/K/R - RO
i
889 B/C/K

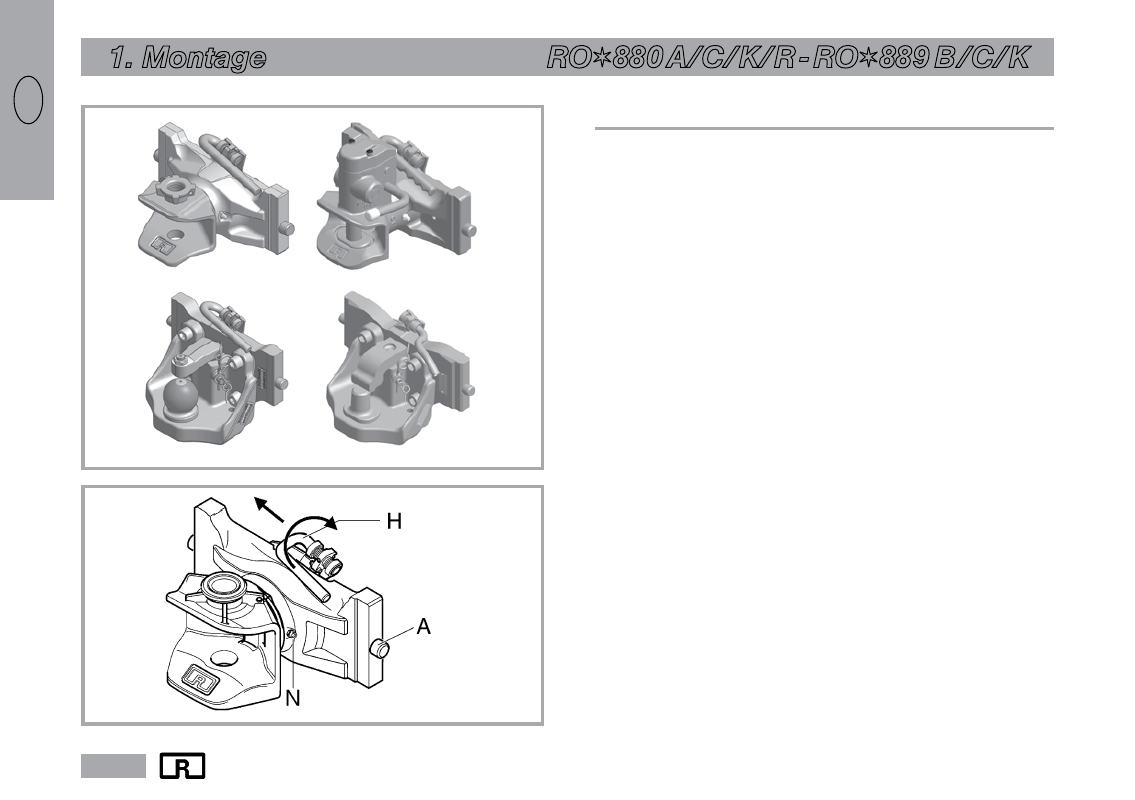

1. Montage höhenverstellbare Kupplungen
1. Die Durchrutschsicherung – falls vorhanden – überprüfen
2. Anhängekupplungen (wie Bolzen-, Kugelkupplungen oder PitonFix)
werden von oben in die Führungsbahnen eingesetzt
Achtung: Kupplung gut festhalten!
x Handgriff (H) der Höhenverstellung zuerst nach hinten und
an schließend nach links drücken. Die Arretierbolzen (A) bewegen
sich nach innen (s. Abb. 5)
x Kupplung in gewünschte Höhe in den Anhängebock einsetzen
x Handgriff (H) der Höhenverstellung nach rechts drücken
x Die Arretierbolzen (A) bewegen sich nach aussen
x Erst wenn die Arretierbolzen (A) vollständig eingerastet sind, kann
der Handgriff nach vorn geklappt werden und nimmt seine Aus-
gangsposition ein
Kontrolle: Der Handgriff (H) darf sich in gesicherter Stellung nur
ca. 4 mm nach links drücken lassen.
Die Bedienung und Wartung der Kupplungen erfolgt gemäß den
mitgelieferten Montageanleitungen
Abb. 4
Abb. 5
