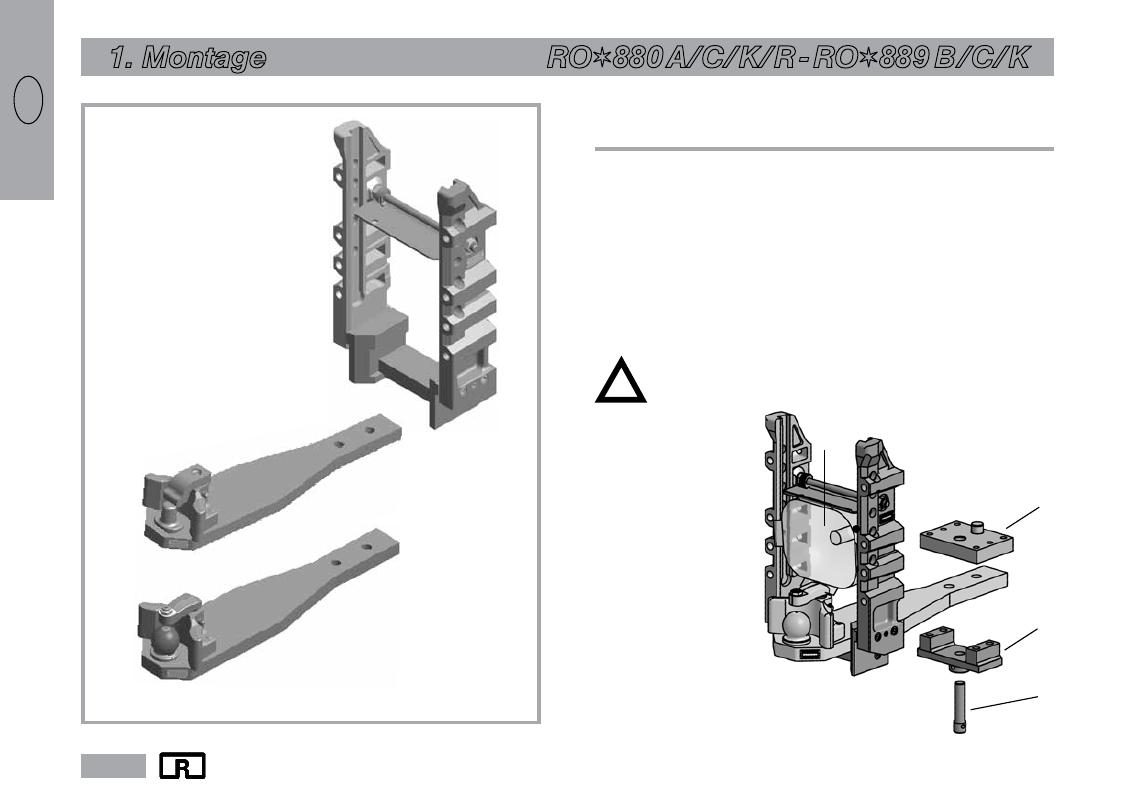

1. Montage Zugpendel mit Kugel / Piton
bei Anhängebock 880 R
x Den passenden Adapter (C) und Zugpendellager (B) gemäß Liste
Seite 12 wählen
x Adapter (C) und Zugpendellager (B) an der vorgegebenen Stelle
unter dem Getriebe anschrauben und mit dem vorgeschriebenen
Drehmoment festziehen.
x Die Zugpendel mit Kugel / Piton durch den Rahmen bis in den
Zugpendelhalter einschieben.
x Den Absteckbolzen (A) durch die Bohrungen von Zugpendelhalter
(B), Zugpendel und Adapter (C) stecken und mit dem Klappstecker
sichern.
x Achtung! Stützlast und D-Wert der Zugpendel beachten
Der Zapfwellenfreiraum
†
sollte unbedingt freibleiben.
†
C
B
A
!
Abb. 2
