En cas de fixation latérale de l’appareil au meuble
colonne, desserrez les vis des équerres (D) et
déplacez celles-ci d’après la Fig.
Fixez à nouveau. Appliquez le couvercle(E).
La réversibilité des portes une fois effectuée,
contrôlez que les joints magnétiques adhèrent à
la carrosserie. Si la température à l’intérieur de la
pièce est trop basse (en hiver, par exemple), il se
peut que le joint n’adhère pas parfaitement. Dans
ce cas, si on ne veut pas attendre que les joints
reprennent leurs dimensions naturelles après un
certain temps, on pourra accélérer ce processus
en chauffant la partie intéressée à l’aide d’un
sèche-cheveux. D
E
D734
PR167
Ha
Hb
8mm

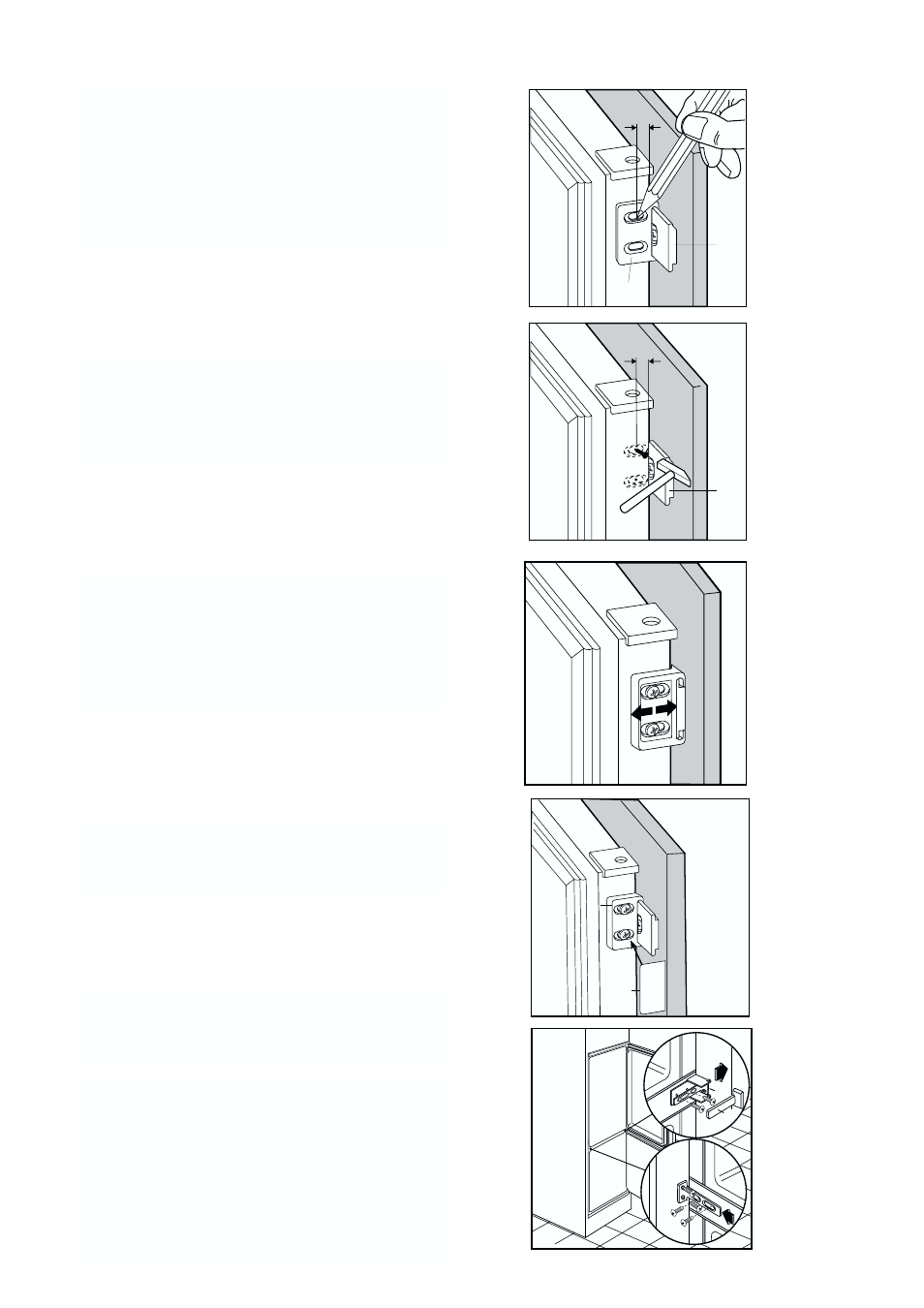

Ouvrir la porte de l’appareil et celle du meuble à 90°
environ. Introduire l’équerre (Hb) dans la glissière
(Ha). Tenir ensemble la porte de l’appareil et celle du
meuble et marquer la position des trous comme
l’indique la figure.
Ha
8mm
K
Enlever les équerres et marquer à 8 mm du bord
extérieur de la porte avec le clou (K).
Remettre l’équerre en place sur la glissière et fixer
avec les vis fournies.
Pour effectuer l’éventuel alignement de la porte du
meuble, utiliser le jeu des trous ovales.
A la fin des opérations, il est nécessaire de contrôler
que la porte de l’appareil se ferme parfaitement.
PR168
Hb
Fixer par encliquetage le couvercle (Hd) sur la
glissière (Hb).
PR167/1
Hd
Hb
