46

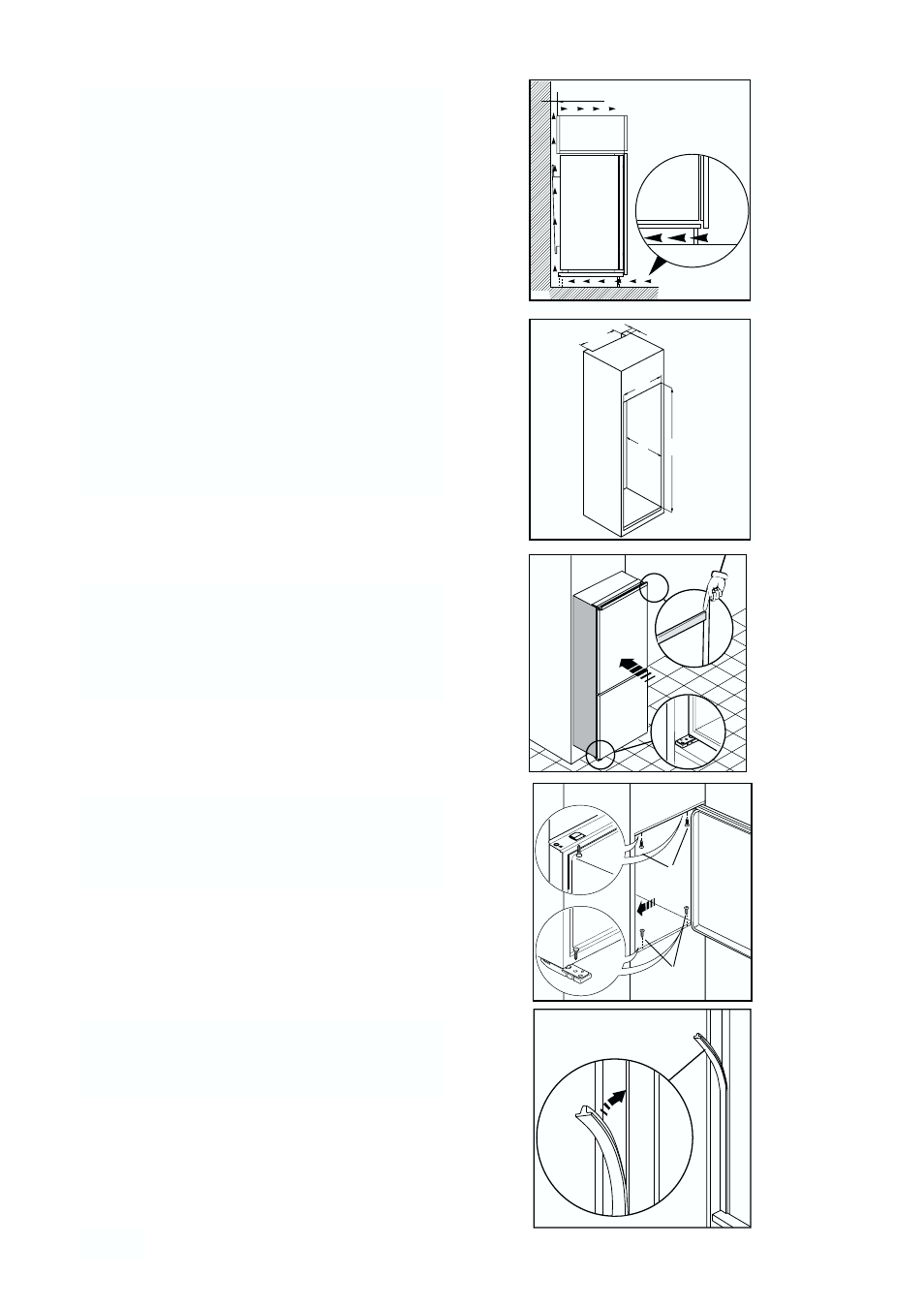

Aanwijzingen voor de
geïntegreerde inbouw
Nismaten
Hoogte (1) 1780 mm
Diepte (2) 550 mm
Breedte (3) 560 mm
Om veiligheidsredenen moet de ventilatie zodanig
zijn als aangegeven in Fig.
Attentie: zorg ervoor dat de ventilatie openingen
tijdens gebruik niet worden afgedekt.
De nis moet tevens voorzien zijn van een
luchtkanaal met de volgende afmetningen:
diepte 50 mm
breedte 540 mm
PR01
540
50
3
2 1
50 mm
min.
200 cm 2
200 cm 2
min.
D567
Zet de apparatuur in de ruimte en zet deze net zover
in de richting van de binnenwand tot de bedekkende
rand (1) tegen de ombouw aanstaat en verzeker u
ervan dat de onderste scharnier in één lijn staat met
de wand van het meubel (2).
D023
1
2
I
P
Bevestig het apparaat met de vier rneegeleverde
schrm even. (I = 3,5 x13) (P = 3,5 x 22)
Breng, onder lichte druk, de voegafdichting tussen
apparaat en meubel aan.
D724
