47

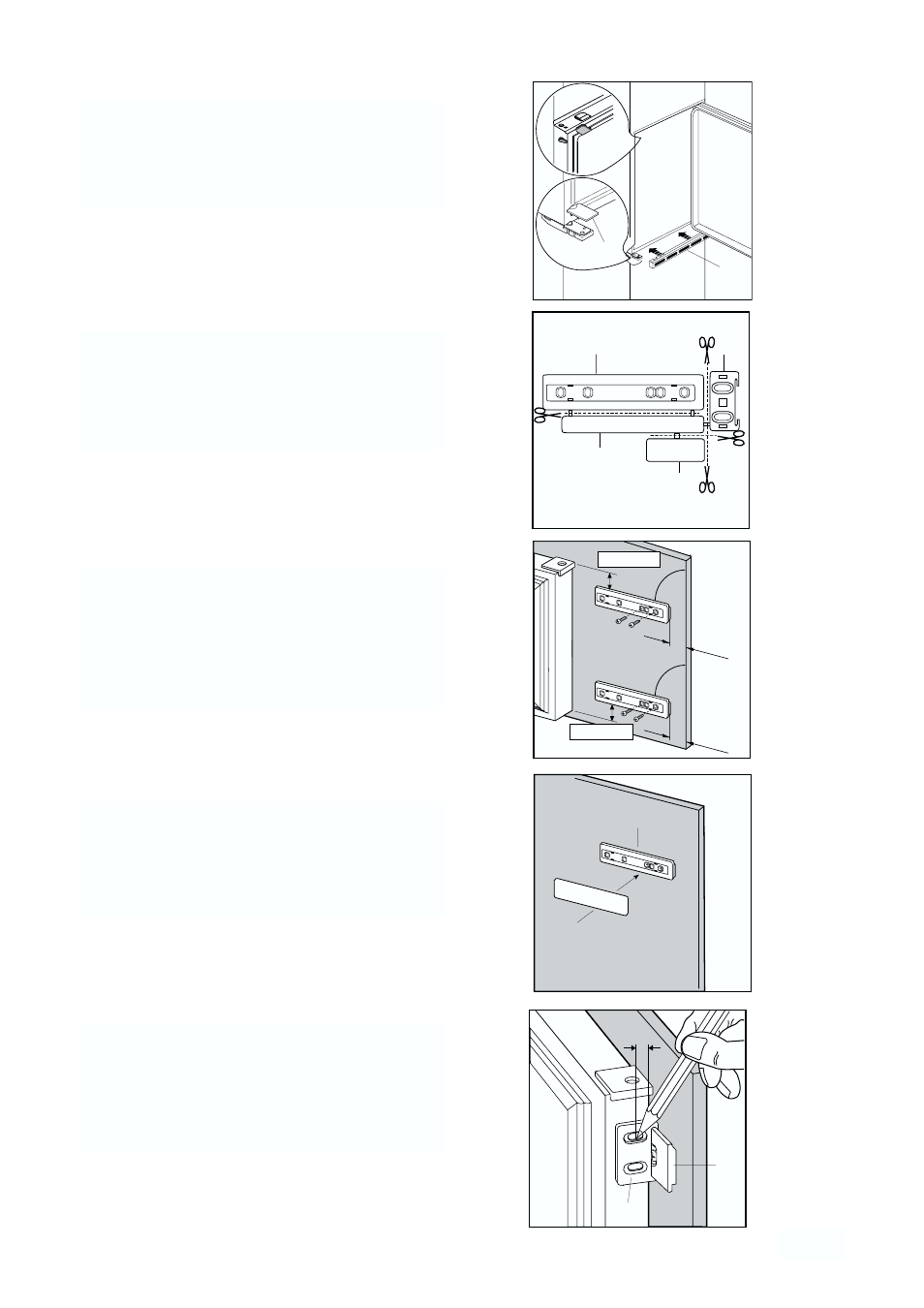

Breng de afdichtstopsels (C-D) in de gaten in de
deklijsten aan.
Bevestig het ventilatierooster (B). Breng, onder lichte
druk, het dekseltje (E) aan.
B
E
C
D
Onderdelen Ha, Hb, Hc, Hd scheiden zoals u in de
tekening ziet.
21 mm
21 mm
ca. 50 mm
90°
90°
ca. 50 mm
PR266
Ha Hb
Hc
Hd
Geleider (Ha) tegen de binnenkant van de kastdeur
aan de boven- en onderkant houden volgens de
tekening en de plaats van de buitenste gaten
aangeven. Nadat u de gaten geboord heeft de
geleider met de bijgeleverde schroeven vastzetten.
Afdekking Hc) op geleider (Ha) vastklikken.
PR33
Hc
Ha
De deur van het apparaat en die van de kast met
een hoek van ongeveer 90° openen. IJzer (Hb) in
geleider (Ha) aanbrengen. De deuren samen
vasthouden en de gaten aangeven zoals in de
tekening.
PR167
Ha
Hb
8mm
