59

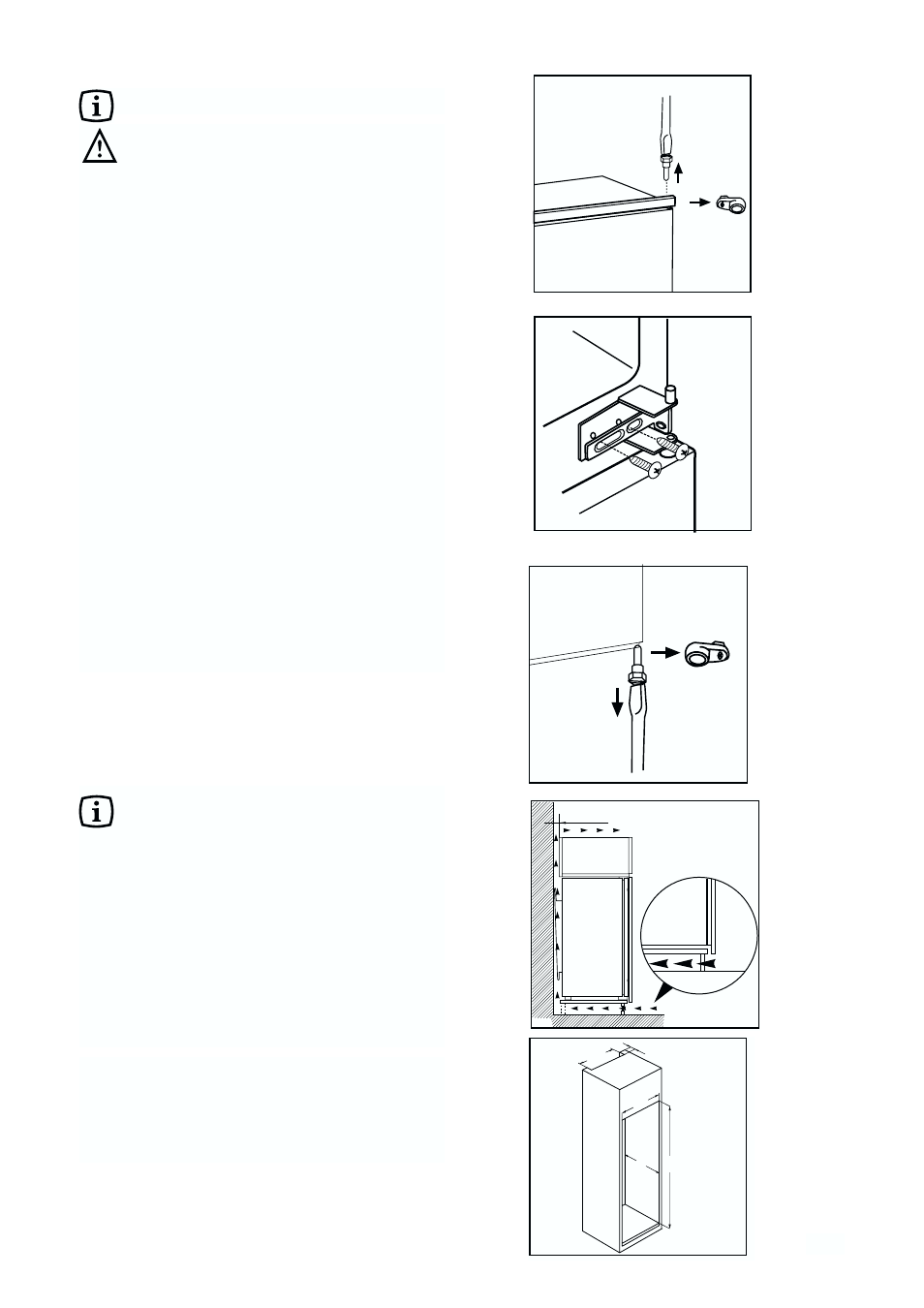

Reversibilità delle porte
50 mm
min.
200 cm 2
200 cm 2
min.
D567
Istruzioni per l’incasso
integrale
Dimensioni del vano
Altezza 1780 mm
Profondità 550 mm
Larghezza 560 mm
Per motivi si sicurezza la ventilazione deve essere
come indicato in figura.
Attenzione: mantenere le aperture per la
ventilazione libere da ogni ostruzione.
L’apparecchiatura viene fornita con
apertura delle porte verso destra. Per
avere l’apertura delle porte verso sinistra
eseguire le seguenti operazioni prima di
effettuare l’installazione
1. Svitare il perno superiore e togliere il distanziale
2. Togliere la porta superiore
3. Svitare la cerniera intermedia e le squadrette e
rimontarli sulla parte opposta.
4. Reinserire la porta superiore e riavvitare il perno
superiore e il distanziale nella parte opposta.
5. Svitare il perno inferiore e togliere il distanziale e
rimontarli nella parte opposta.
PR01
540
50
3
2 1
noltre é necessario che la nicchia sia provvista di un
camino d’areazione con le seguenti misure:
profondità: 50 mm
larghezza: 540 mm
