60
D724

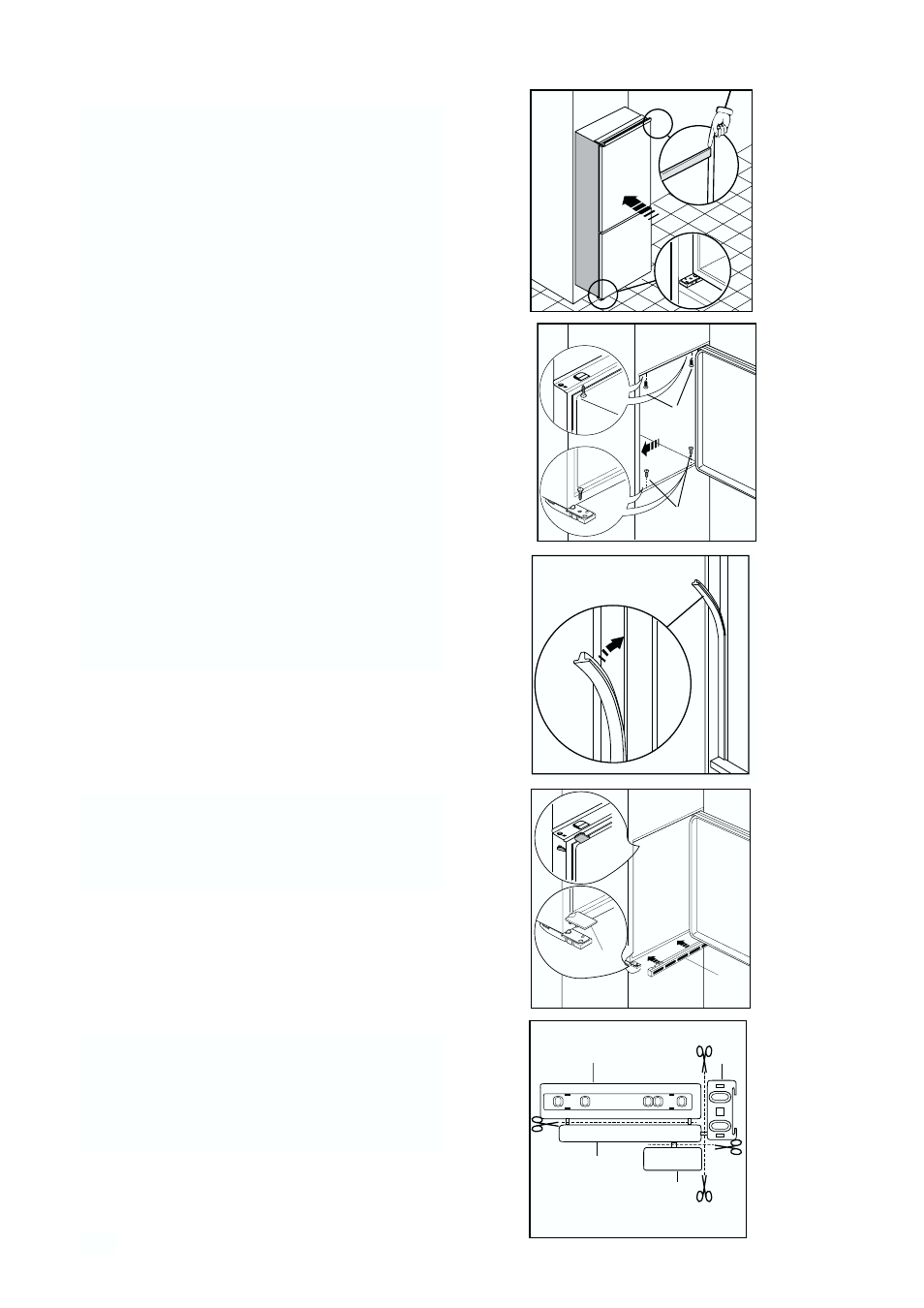

Inserire l’apparecchiatura nel vano appoggiandola
alla parete interna corrispondente al lato di apertura
della porta sino a quando il coprifuga superiore va in
battuta (1) e assicurare che la cerniera inferiore sia
in linea con la parete del mobile (2).
Fissare l’apparecchiatura con le 4 viti in dotazione.
(I = corta) (P = lunga)
Applicare a pressione il coprifuga, tra
apparecchiatura e mobile.
D023
1
2
I
P
B
E
C
D
Applicare i coperchietti (C-D) sulle alette dei
coprifuga e nei fori per le cerniere.
Applicare la griglia di aerazione (B) e il coperchio
copricerniera (E) inserendoli a scatto.
PR266
Ha Hb
Hc
Hd
Separare i pezzi Ha, Hb, Hc, Hd come da figura
