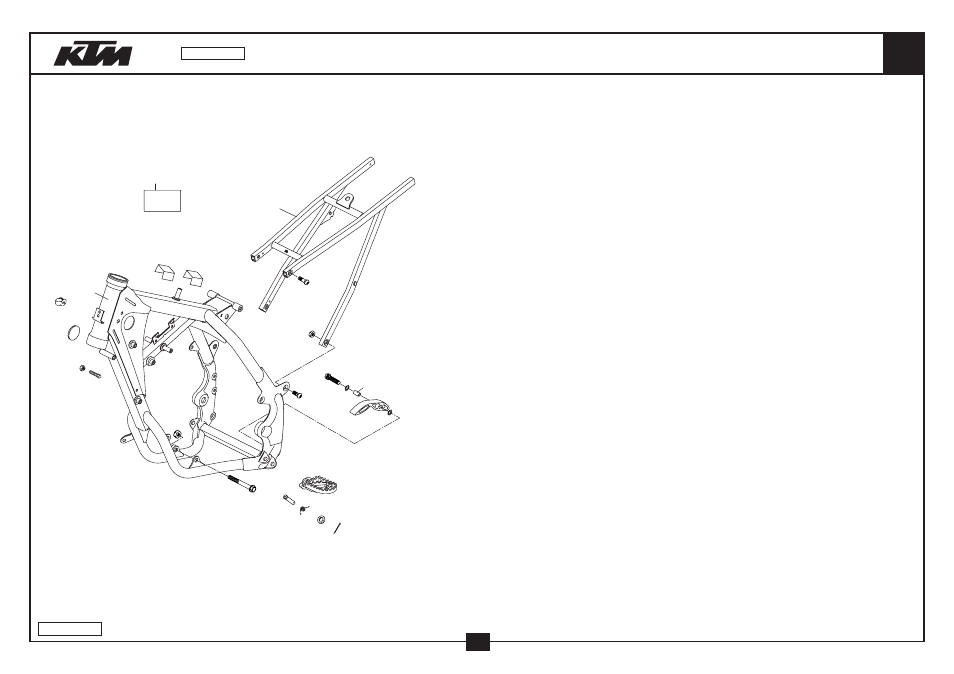

RAHMEN, AUSLEGER
FRAME, SUB FRAME
105
1
2
bn
bo
dq
dq
dq
dr
ek
el
em en
eo
fl
fm
fn
fo fo
gr
gs
gs
hk
#,
#
4
do
04-470.03.0
9
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
470.03.001.000
RAHMEN 85 SX „W3“ 03
FRAME 85 SX 2003
1
2
470.03.002.044
AUSLEGER 85 SX (B3) 03
SUB FRAME 85 SX (B3) 03
1
4
546.06.004.000
VERSCHLUSSKAPPE 37MM
PLUG 37MM
2
13
470.03.013.000
MOTORTRAGSCHRAUBE 85 SX
ENGINE BRACKET SCREW 85 SX
2
14
543.10.086.100
SS.MUTTER M10 CU SW=14
SELF LOCKING NUT M10 CU WS=14
2
34
581.11.076.000
KABELHALTER KHS NR. 150-47610
CABLE SUPPORT KHS NR.150-47610
2
36
0934 080003
SK.MUTTER DIN 934 M8
HEXAGON NUT DIN0934-M 8
4
37
590.01.037.000
ANSCHLAGSCHRAUBE M8X26 SW=10
SPECIAL SCREW M8X26 WS=10
2
40
590.03.040.050
FUSSRASTE LI. EXC SILBER 2000
FOOT PED L/S EXC SILVER 2000
1
40
590.03.041.050
FUSSRASTE RE. EXC SILBER 2000
FOOT PED R/S EXC SILVER 2000
1
41
546.03.041.000
FUSSRASTENFEDER LINKS & RECHTS
FOOTREST SPRING L/S & R/S
2
42
0125 100003
UNTERLEGSCHEIBE DIN 125 A 10,5
WASHER DIN0125-A10,5
2
43
0094 032253
SPLINT DIN0094-3,2X25 STAHL
PIN DIN0094-3,2X25 STEEL
2
44
548.03.044.000
BOLZEN FÜR FUSSRASTE 03
BOLT FOR FOOT PED 03
2
51
546.10.052.000
KETTENRADSCHR. M8X20 ISK SW=6
SPROCKET SCREW-AH M8X20 WS=6
2
52
545.10.052.100
KETTENRADSCHR. M8X26 ISK SW=6
SPROCKET SCREW-AH M8X26 WS=6
2
53
511.03.053.051
BÜCHSE 8,2X10X20
BUSHING 8,2X10X20
1
54
587.11.054.050
METAMOLL F. BATTERIEHALTEBÜGEL
METAMOLL FOR BATTERY BRACKET
2
67
511.03.053.000
KETTENGLEITSTÜCK UNTEN ‘97
CHAIN SLIDING PIECE BELOW ‘97
1
68
360.03.014.000
SCHNORR-SICHERUNGSSCHEIBE 8MM
LOCK WASHER 8MM
2
70
0015 080303
SK.BUNDSCHRAUBE M 8X30 SW=10
HH COLLAR SCREW M 8X30 WS=10
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-475.03.0
2004
