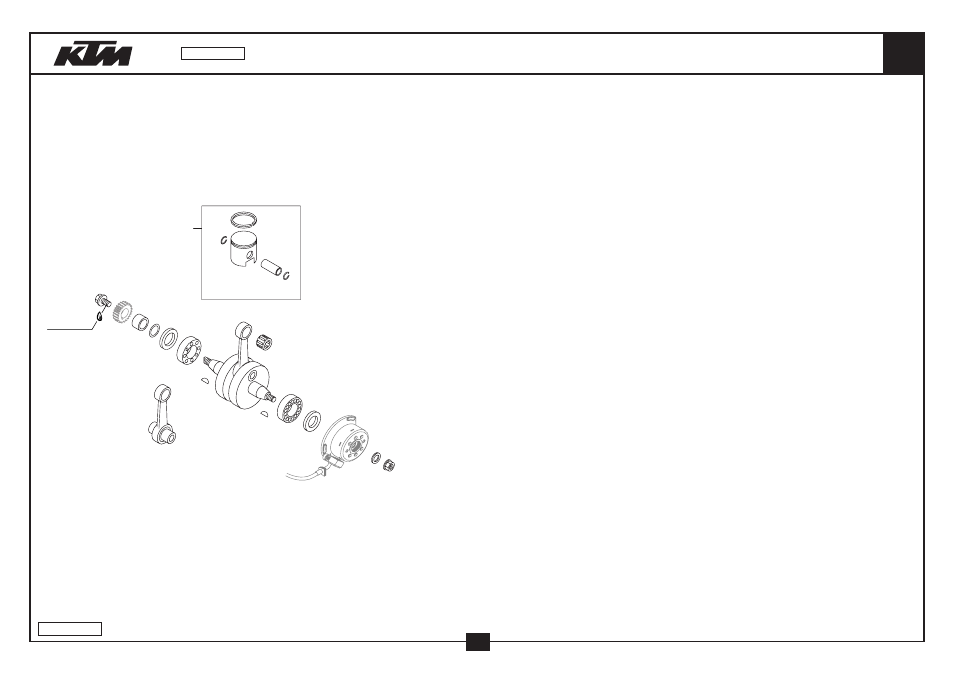

KURBELWELLE, KOLBEN CRANKSHAFT, PISTON 105
7
bp
bq
br
bs
cr
cs
ct
dk
dm
dm
dn
do
ho
hp
hq
hr
im
in LOCTITE 243
03-470.30.2
25
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
7 475.30.007.000/ I KOLBEN I KPL. 105 SX 52MM 04 PISTON I CPL. 105 SX 52MM 04 1
7 475.30.007.000/ II KOLBEN II KPL. 105 SX 52MM 04 PISTON II CPL. 105 SX 52MM 04 1
15 470.30.015.000 PLEUELREP.SATZ 85 SX 2003 CON. ROD. REP. KIT 85 SX 2003 1
16 470.30.016.000 DISTANZHÜLSE 85 SX 2003 SPACER SLEEVE 85 SX 2003 1
17 0770 020180 O-RING 18,77X1,78 NBR 70 O-RING 18,77X1,78 NBR 70 1
18 470.30.018.000 KURBELWELLE KPL. 85 SX 2003 CRANKSHAFT CPL. 85 SX 2003 1
27 502.30.029.012 SPERRKANTRING VSK 12 LOCKING RING VSK 12 1
28 490.30.021.000 BUNDMUTTER M12X1 RECHTS COLLAR NUT M12X1 R/S 1
29 470.32.019.000 SK-SCHRAUBE M.BUND M10X1,25X20 HH SCREW W. COLLAR M10X1,25X20 1
30 475.30.030.000 KOLBENRING 105 SX 2004 PISTON RING 105 SX 2004 1
32 470.30.074.000 DRAHTSPRENGRING 85 SX 2003 WIRE LOCK RING 85 SX 2003 2
33 475.30.033.000 KOLBENBOLZEN 105 SX 2004 PISTON BOLT 105 SX 2004 1
34 470.30.034.000 NADELLAGER KBK 14X18X17 2003 NEEDLE BEARING KBK 14X18X17 03 1
74 0888 040050 SCHEIBENFEDER DIN6888-4X5X13 WOODRUFF KEY DIN6888 4X5X13 1
75 0888 030050 SCHEIBENFEDER DIN6888-3X5X13 WOODRUFF KEY DIN6888-3X5X13 1
76 470.30.076.100 WELLENDICHTRING 20X35X6 BTSL SEAL SHAFT RING 20X35X6 BTSL 1
77 0760 304260 WELLENDICHTRING 30X42X6 SHAFT SEAL RING 30X42X6 1
82 470.30.082.000 ZYL.ROLLENLAGER NJ 205ET2XCS42 CYL.ROLLER BEAR. NJ205ET2XCS42 1
83 470.30.083.000 RILLENKUGELLAGER 22X52X15 BALL BEARING 22X52X15 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-475.30.2
2004
