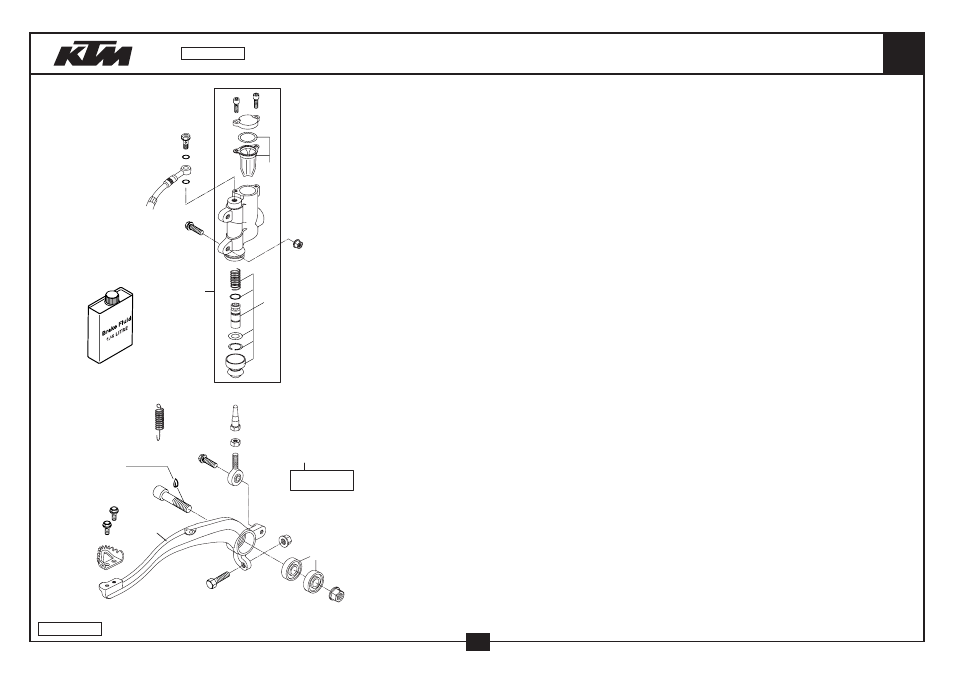

FUSSBREMSBETÄTIGUNG
REAR BRAKE CONTROL
105
gk
gl
gm
gn
hk
hl
hl
ik
ck
ck
cm
cm
ek
ek
em
en
ep
eq
er
fk
fl
fl
fp
fq
LOCTITE 243
#,
#
fm
gp
gq
gq
cn
04-470.13.1
10
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
20
0015 050123
SK.BUNDSCHRAUBE M 5X12 SW=8
HH COLLAR SCREW M 5X12 WS=8
2
22
0015 060203
SK.BUNDSCHRAUBE M 6X20 SW=8
HH COLLAR SCREW M 6X20 WS=8
3
23
565.09.064.100
STOVER-FLANSCHMUTTER M6 10.9
SELF LOCKING NUT M6 10.9
2
40
0625 060001
RILLENKUGELLAGER 6000/C3
BALL BEARING 6000/C3
2
42
590.01.037.000
ANSCHLAGSCHRAUBE M8X26 SW=10
SPECIAL SCREW M8X26 WS=10
1
43
0934 060003
SK.MUTTER DIN 934 M6
HEXAGON NUT DIN0934-M 6
1
45
460.30.045.000
BUNDMUTTER M8 SW=10
COLLAR NUT M8 WS=10
1
46
490.09.082.000
STOVERFLANSCHMUTTER M10 FK8
SELF LOCKING NUT M10 FK8
1
47
0912 100303
ISK.SCHRAUBE DIN 912 M10X30
AH SCREW DIN0912-M10X30
1
50
470.13.050.044
FUSSBREMSHEBEL KPL. 85 SX 03
FOOT BRAKE LEVER CPL. 85 SX 03
1
51
548.13.051.000
AUFTRITT FÜR BREMSHEBEL
STEP PLATE FOR BRAKE LEVER
1
52
546.03.062.000
RÜCKZUGFEDER FÜR BREMSHEBEL
RETURN SPRING FOR BRAKE LEVER
1
55
548.13.055.000
GELENKKOPF KA6 03
SWIVEL HEAD KA6 03
1
56
470.13.056.000
DRUCKSTANGE 85 SX 2003
PRESSURE ROD 85 SX 2003
1
60
470.13.060.000
FUSSBREMSZYL. HI. KPL. D=11 03
FOOT BRAKE CYL.R. CPL. D=11 03
1
60
470.13.060.100
FUSSBREMSZYL. HI. KPL. D=12 04
FOOT BRAKE CYL.R. CPL. D=12 04
X
61
470.13.061.000
REP. SATZ KOLBEN HI. D=11 2003
REP. SET PISTON REAR D=11 2003
1
61
470.13.061.100
REP. SATZ KOLBEN HI. D=12 2004
REP. SET PISTON REAR D=12 2004
X
62
470.13.062.000
ZYLINDERDECKEL HINTEN 85 SX 03
CYLINDER COVER REAR 85 SX 03
1
63
470.13.063.000
DICHTUNG ZYLINDERDECKEL HI. 03
GASKET CYLINDER COVER REAR 03
1
65
470.13.025.000
HOHLSCHRAUBE BREMSZYLINDER 03
HOLLOW SCREW BRAKE CYLINDER 03
1
66
0912 040103
ISK.SCHRAUBE DIN0912-M 4X10
AH.SCREW DIN0912-M 4X10
2
70
470.13.070.000
BREMSSCHLAUCH HINTEN 85 SX 03
BRAKE HOSE REAR 85 SX 03
1
71
0770 080019
O-RING 8,00X1,00 EPDM
O-RING 8,00X1,00 EPDM
2
80
306054
BREMSFLÜSSIGKEIT DOT 5.1
BRAKE FLUID DOT 5.1
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-475.13.1
2004
