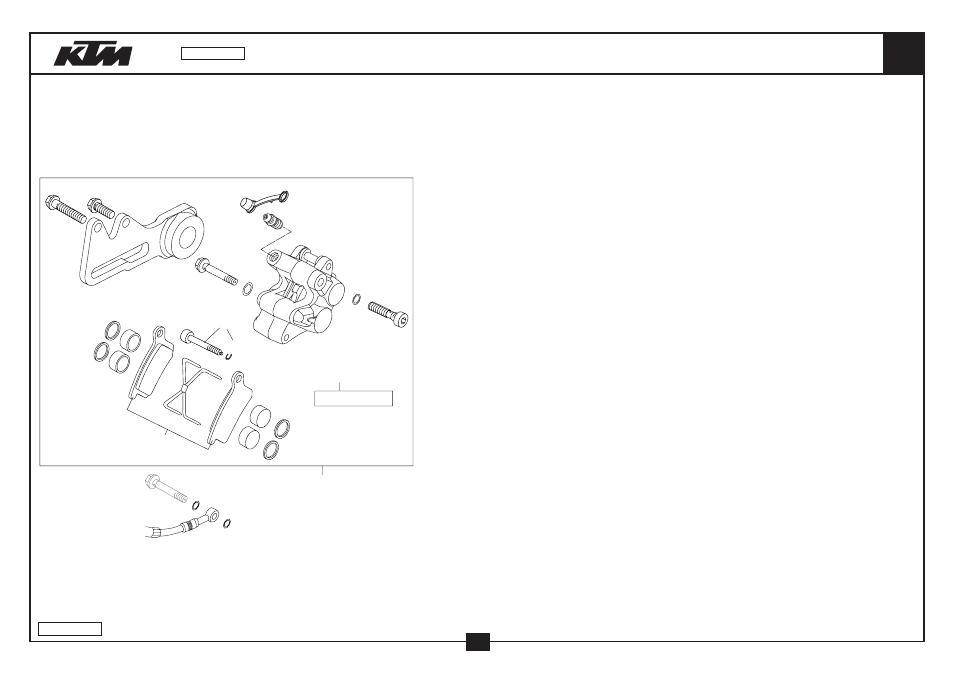

BREMSZANGE HINTEN FORMULA
BRAKE CALIPER REAR FORMULA
105
bs
cp
cq
dk
dl
hk
hl
hl
hl
ik
il
im
in
jk
#1
#2
#3
#1, #2, #3, #4
#4
cl
hm
ip
cm
cm
cm
cm
04-470.13.3
22
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
18
461.13.018.000
HALTEFEDER 65 SX
RETAINING SPRING 65 SX
1
21
470.13.021.000
KAPPE FÜR ENTLÜFTUNGSSCHRAUBE
CAP FOR BLEEDER SCREW
1
22
470.13.083.000
BREMSKOLBEN HINTEN 85SX 04
BRAKE PISTON REAR 85SX 04
4
25
470.13.225.000
HOHLSCHRAUBE HI. 85 SX 2003
HOLLOW SCREW REAR 85 SX 2003
1
26
470.13.325.000
HOHLSCHRAUBE HI. 85 SX 2003
HOLLOW SCREW REAR 85 SX 2003
1
30
0015 080203
SK.BUNDSCHRAUBE M 8X20 SW=10
HH COLLAR SCREW M 8X20 WS=10
1
31
0015 080403
SK.BUNDSCHRAUBE M 8X40 SW=10
HH COLLAR SCREW M 8X40 WS=10
1
70
470.13.070.000
BREMSSCHLAUCH HINTEN 85 SX 03
BRAKE HOSE REAR 85 SX 03
1
71
0770 080019
O-RING 8,00X1,00 EPDM
O-RING 8,00X1,00 EPDM
3
72
0770 100019
O-RING 10X1 EPDM
O-RING 10X1 EPDM
2
80
470.13.080.000
BREMSZANGE HINTEN KPL.85 SX 03
BRAKE CALIPER RE. CPL.85 SX 03
1
81
470.13.081.000
REP. SATZ DICHTRING HINTEN 03
REPAIR KIT SEAL RING REAR 03
1
82
461.13.125.000
ISK.SCHRAUBE + S-RING 2002
AH SCREW + CIRCLIP 2002
1
83
0799 040009
SICH.SCHEIBE DIN6799-RA 4,0
TAB WASHER DIN6799-RA 4,0
1
85
470.13.085.000
ENTLÜFTUNGSSCHRAUBE M8X1
BLEEDER SCREW M8X1
1
90
470.13.090.000
GARN. BREMSKLÖTZE HINTEN 2003
BRAKE PAD SET REAR 2003
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-475.13.3
2004
