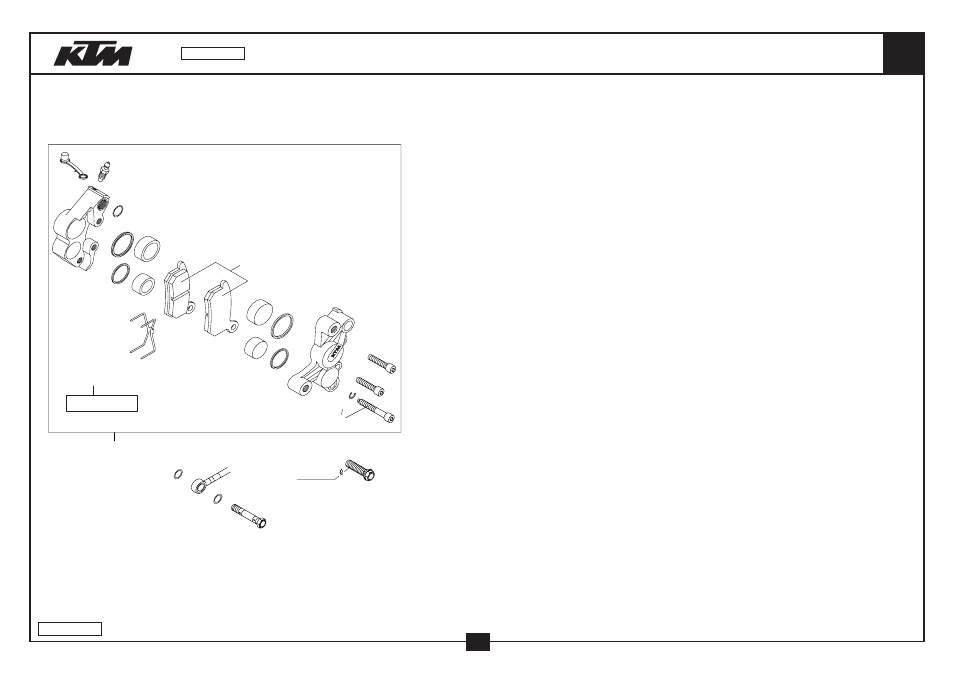

BREMSZANGE VORNE FORMULA
BRAKE CALIPER FRONT FORMULA
105
LOCTITE 243
bk
bl
bl
bp
ck
cl
cn
cp
dk
hk
hk
hp
in
il
#1
#2
#3
#1, #2, #3, #4
#4
bs
ip
03-470.13.2
20
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
10
470.13.010.000
BREMSSCHLAUCH VORNE 85 SX 03
BRAKE HOSE FRONT 85 SX 03
1
11
0770 080019
O-RING 8,00X1,00 EPDM
O-RING 8,00X1,00 EPDM
2
15
470.13.015.000
BREMSZANGE VORNE KPL. 85 SX 03
BRAKE CALIPER FR. CPL.85 SX 03
1
18
461.13.018.000
HALTEFEDER 65 SX
RETAINING SPRING 65 SX
1
20
470.13.020.000
ENTLÜFTUNGSSCHRAUBE M6
BLEEDER SCREW M6
1
21
470.13.021.000
KAPPE FÜR ENTLÜFTUNGSSCHRAUBE
CAP FOR BLEEDER SCREW
1
23
0770 100019
O-RING 10X1 EPDM
O-RING 10X1 EPDM
1
25
470.13.125.000
HOHLSCHRAUBE M8X38,8
HOLLOW SCREW M8X38,8
1
30
461.13.030.000
GARN. BREMSKLÖTZE VORNE 2002
BRAKE PAD SET FRONT 2002
1
70
0912 060283
ISK.SCHRAUBE DIN0912-M 6X28
AH SCREW DIN0912-M 6X28
2
75
0015 080303
SK.BUNDSCHRAUBE M 8X30 SW=10
HH COLLAR SCREW M 8X30 WS=10
2
81
461.13.019.000
REP. SATZ DICHTRING 2002
REPAIR KIT SEAL RING 2002
1
83
0799 040009
SICH.SCHEIBE DIN6799-RA 4,0
TAB WASHER DIN6799-RA 4,0
1
85
461.13.125.000
ISK.SCHRAUBE + S-RING 2002
AH SCREW + CIRCLIP 2002
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
03-470.13.2
2004
