Seite 6
DE-6
1
3
2
4
6
7
8
9
10
5

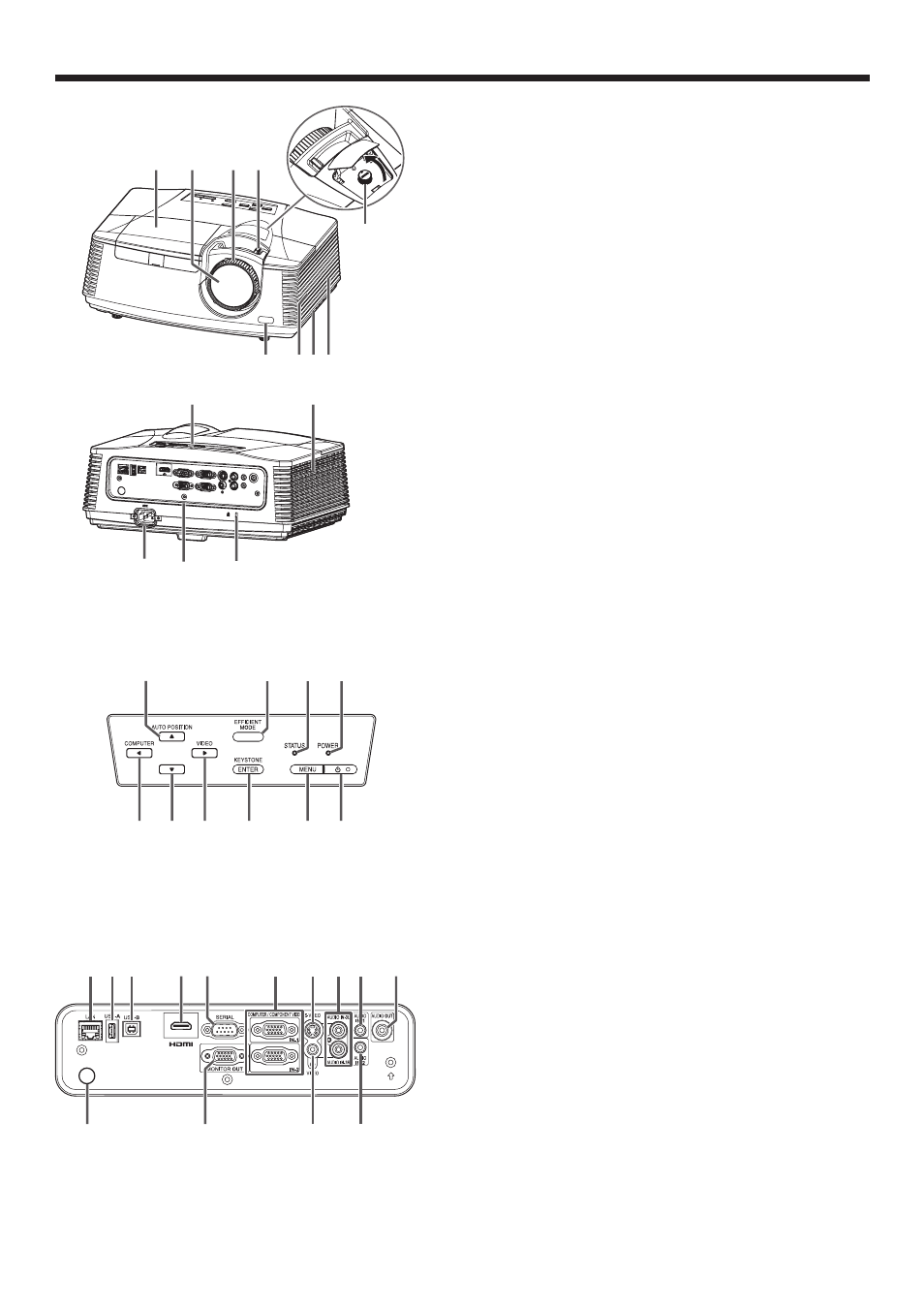

1 Lampenabdeckung
2 Linse
3 Fokussierring
4 Zoomring
5 LENS SHIFT-Stellknopf
6 Fernbedienungssensor (vorne)
7 Lautsprecher
8 Riegel
9 Lufteinlassgitter
10 Bedienfeld
11 Luftauslassgitter
12 Netzbuchse
13 Anschlussfeld
14 Kensington Lock
Achtung:
• Die Lampe nicht direkt nach der Benutzung des
Projektors wechseln, da die Lampe zu diesem
Zeitpunkt sehr heiß ist. Verbrennungen könnten die
Folge sein.
Bedienfeld
1 AUTO POSITION/-Taste
2 EFFICIENT MODE-Taste
3 STATUS-Anzeige
4 POWER-Anzeige
5 COMPUTER/-Taste
6 -Taste
7 VIDEO/-Taste
8 KEYSTONE/ENTER-Taste
9 MENU-Taste
10 POWER-Taste (ON/STANDBY)
Status wechselt von “ON” zu “STANDBY”.
1 LAN-Anschluss (RJ-45)
2 USB-A-Anschluss
3 USB-B-Anschluss
4 HDMI-Anschluss (19-pol. HDMI)
5 SERIAL-Anschluss (RS-232C)(9-pol. D-SUB)
6 COMPUTER/COMPONENT VIDEO IN-Anschlüsse
(1, 2) (15-pol. Mini-D-SUB)
7 S-VIDEO-Anschluss
8 Anschlüsse AUDIO IN-3 (L, R)
9 Anschluss AUDIO IN-1 (Minibuchse)
10 AUDIO-OUT-Anschluss (Minibuchse)
11 Fernbedienungssensor (hinten)
12 MONITOR OUT-Anschluss (15-pol. Mini-D-SUB)
13 VIDEO-Anschluss
14 Anschluss AUDIO IN-2 (Minibuchse)
Anschlussfeld
Beschreibung
1
6
7 8 9
2
3 4
10
11
13
14
12
5
10
8 9
5
6
3
2
1
4
12
11
14
7
13
