© Gardner Denver Deutschland GmbH 3 / 52 610.44520.01.000
Aufbau der Seitenkanalverdichter mit Frequenzumrichter
8 Instandhaltung...................................................................................................................................43
8.1 Instandsetzung/Störungsbehebung ........................................................................................43
8.1.1 Störungen am Aggregat .............................................................................................43
8.1.2 34Statusmeldungen am Frequenzumrichter..............................................................44
8.1.3 Störungsmeldungen am Keypad................................................................................45
8.1.4 Störungsmeldungen zurücksetzen (TRIP-RESET)....................................................47
8.2 Service/Kundendienst .............................................................................................................47
8.3 Dekontamination und Unbedenklichkeitsbescheinigung ........................................................48
9 Entsorgung ........................................................................................................................................49
EG-Konformitätserklärung................................................................................................................ 50
Erklärung zur gesundheitlichen Unbedenklichkeit und zum Umweltschutz..................................... 51
Aufbau der Seitenkanalverdichter mit Frequenzumrichter
1
4
7
2
3
11
5
6
8
9
10
2bhxn402
Position Beschreibung
1 Frequenzumrichter
2 Saugstutzen mit Schalldämpfer und Pfeil für die Förderrichtung
3 Druckstutzen mit Schalldämpfer und Pfeil für die Förderrichtung
4 Fuß
5 Drehrichtungspfeil
6 Verdichterdeckel
7 Verdichtergehäuse
8 Antriebsmotor
9 Lüfterhaube über dem Motorlüfter mit Leistungsschild, Warnhinweisen und
Drehrichtungspfeil
10 Statusanzeige mit 2 Leuchtdioden (rot, grün)  44
11 Kommunikationsschnittstelle für den Anschluss des Keypad-Handheld  35

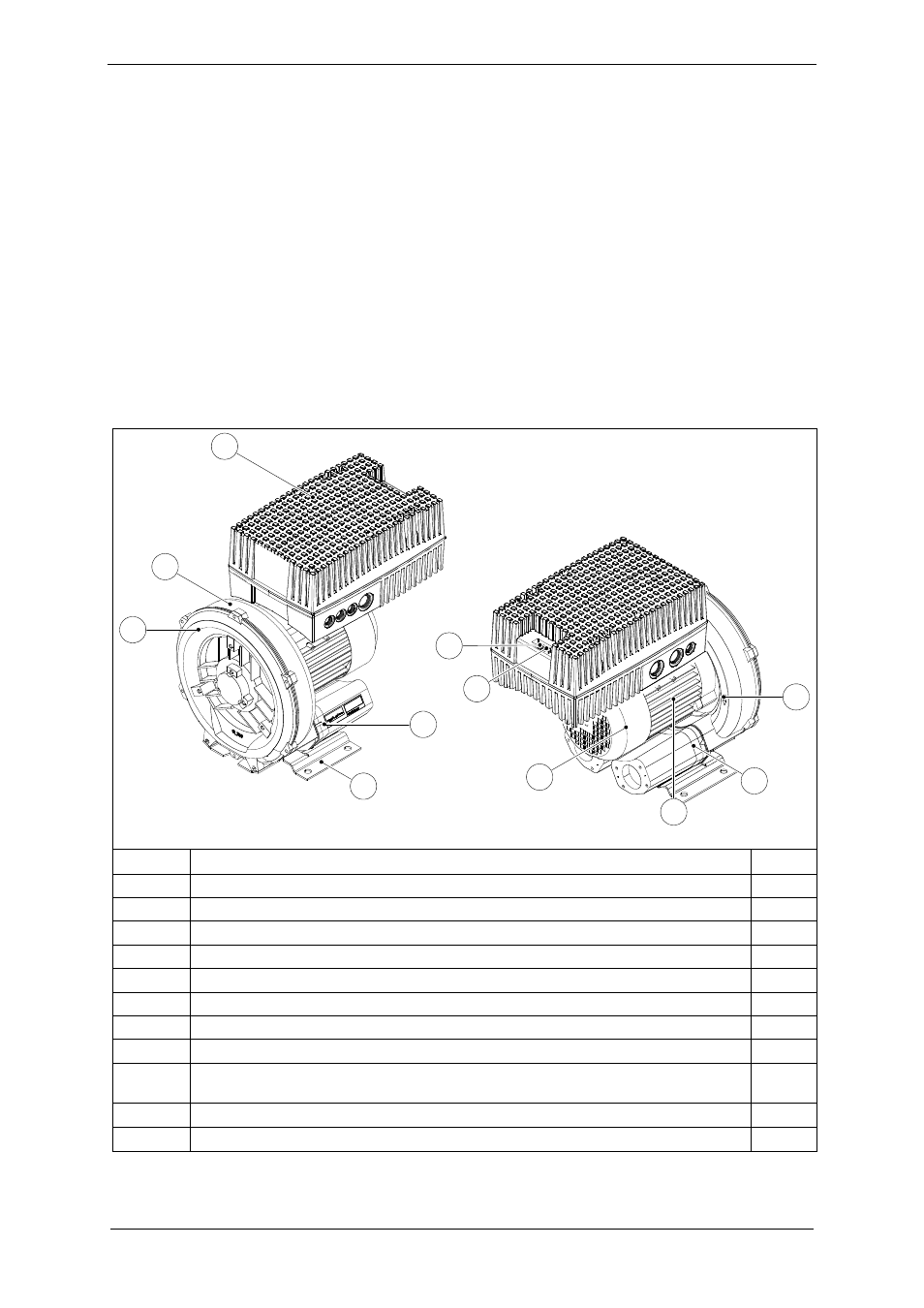

Fig. 1: Aufbau der Seitenkanalverdichter mit Frequenzumrichter
