Anschluss des Temperatursensors PT 100
8623 Anschlussbeispiele Verbindung mit
8020 Durchfluss-Sensor mit Spule / Hall-Sensor
➔
➔
➔
➔
➔ Der Anschluss benötigt keine Versorgungsspannung.
8020 Durchfluss-Sensor mit Spule
8623 Durchflussregler

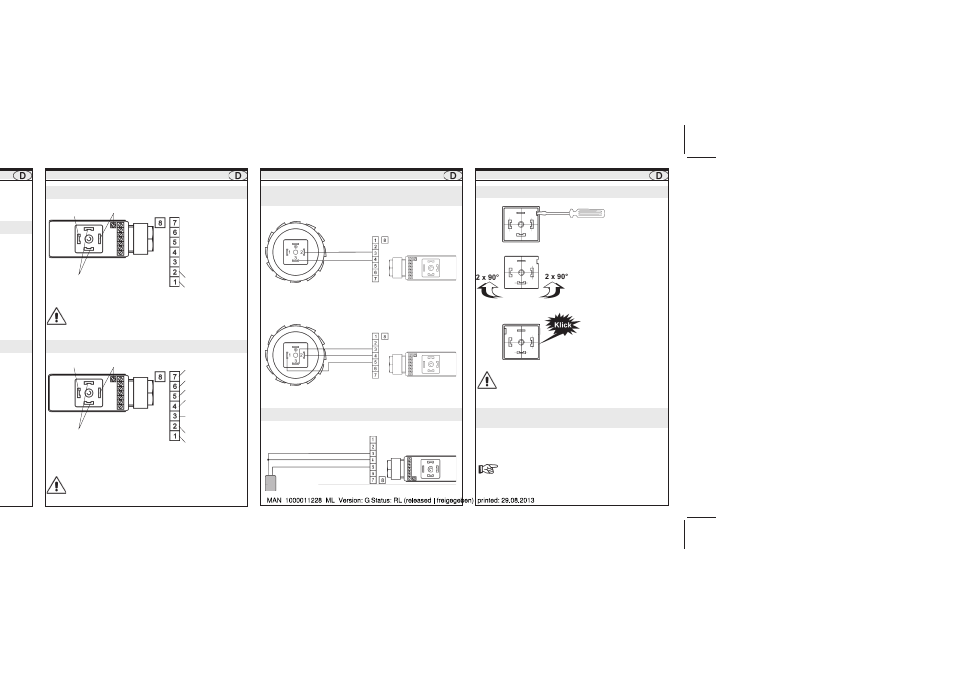

Anschlussbelegung des Temperaturreglers 8625
Bild : Anschlußbelegung 8625
PE
Ventilausgänge
nicht belegt
GND
24 V DC
24 GND
Temperatureingang
PT 100
PT 100-Versorgung
(0,5 mA)
GND
Normsignaleingang
4 - 20 mA
PE
Schließen Sie an Klemme 3 keine Spannung an!
Klemme 3 ist ein 0,5 mA-Ausgang zur Versorgung des
Sensors (PT 100).
Anschlussbelegung des Fließdruckreglers 8624
8623
Betrieb ohne die Bedieneinheiten
8623-B, 8624-B und 8625-B
ng)
peratur)
dem
htung!
INSTALLATION / INBETRIEBNAHME
INSTALLATION / INBETRIEBNAHME
Nach dem Einschalten der Betriebsspannung arbeitet der
Regler mit den voreingestellten Parametern. (s. Techn. Daten)
INSTALLATION / INBETRIEBNAHME
Ausgang
eingang 1
eingang 2
aleingang
des
sor).
Bild : Anschlußbelegung 8624
PE
Ventilausgänge
nicht belegt
_
GND
_
24 V DC
_ 24 V DC Ausgang
_
GND
_
Drucktransmitter-
eingang 4 - 20 mA
GND
Normsignaleingang
4 - 20 mA
PE
Schließen Sie an Klemme 5 keine Spannung an!
Klemme 5 ist ein 24 V-Ausgang zur Versorgung des
Sensors (z. B. 2-Leiter-Transmitter).
Eine Änderung der Parameter bzw. eine
Umkonfigurierung der Eingänge ist nur mit der
Bedieneinheit Typ 862-3/4/5-B möglich.
➔
➔
➔
➔
➔ Für den Anschluss wird eine Versorgungsspannung benötigt.
8020 Durchfluss-Sensor mit
Hall-Sensor
8623 Durchflussregler
Temperatursensor PT 100
8625 Temperaturregler
Richtungsänderung des Kabelabgangs
➔
➔
➔
➔
➔ Unterfassen Sie die
Anschlussplatte vorsichtig
mit der Schraubendreher-
klinge und hebeln Sie sie
aus.
➔
➔
➔
➔
➔ Drehen Sie die Anschluss-
platte in die gewünschte
Position (max. 2 x 90°)
➔
➔
➔
➔
➔ Setzen Sie die Anschluss-
platte ins Gehäuse ein, bis
sie einrastet.
Drehen Sie die Kabelenden nicht ab!
