6. Betrieb
S
3
L-Anschlüsse
• “Input” [Eingang] direkt mit dem S
3
L-Gerät verbinden.
• Nach Belieben einen S
3
L-Sensor an “pass-thru” [Durchgang]
anschließen.
Anzeigeleuchten
DATA
Leuchtet, wenn serielle S
3
L-Daten übertragen
werden oder wenn ein Relais im TEST-Modus ist.
POWER
Leuchtet, wenn 8059-Eingangsstrom
angeschlossen ist.
Relais A
Leuchtet, wenn Relais A erregt ist.
Relais B
Leuchtet, wenn Relais B erregt ist.
Relais C
Leuchtet, wenn Relais C erregt ist.
Relais D
Leuchtet, wenn Relais D erregt ist.
Test-Tasten
Test A
Taste drücken, um Relais A manuell zu steuern.
Test B
Taste drücken, um Relais B manuell zu steuern.
Test C
Taste drücken, um Relais C manuell zu steuern.
Test D
Taste drücken, um Relais Dmanuell zu steuern.
NC COM NO
RELAY A
NC COM NO
RELAY B
NC COM NO
RELAY C
NC COM NO
RELAY D
DC OUTPUT
+ -
DC INPUT
- +
+
S
3
L
-
+
S
3
L
-
INPUT
PASS-THRU
COM
POWER

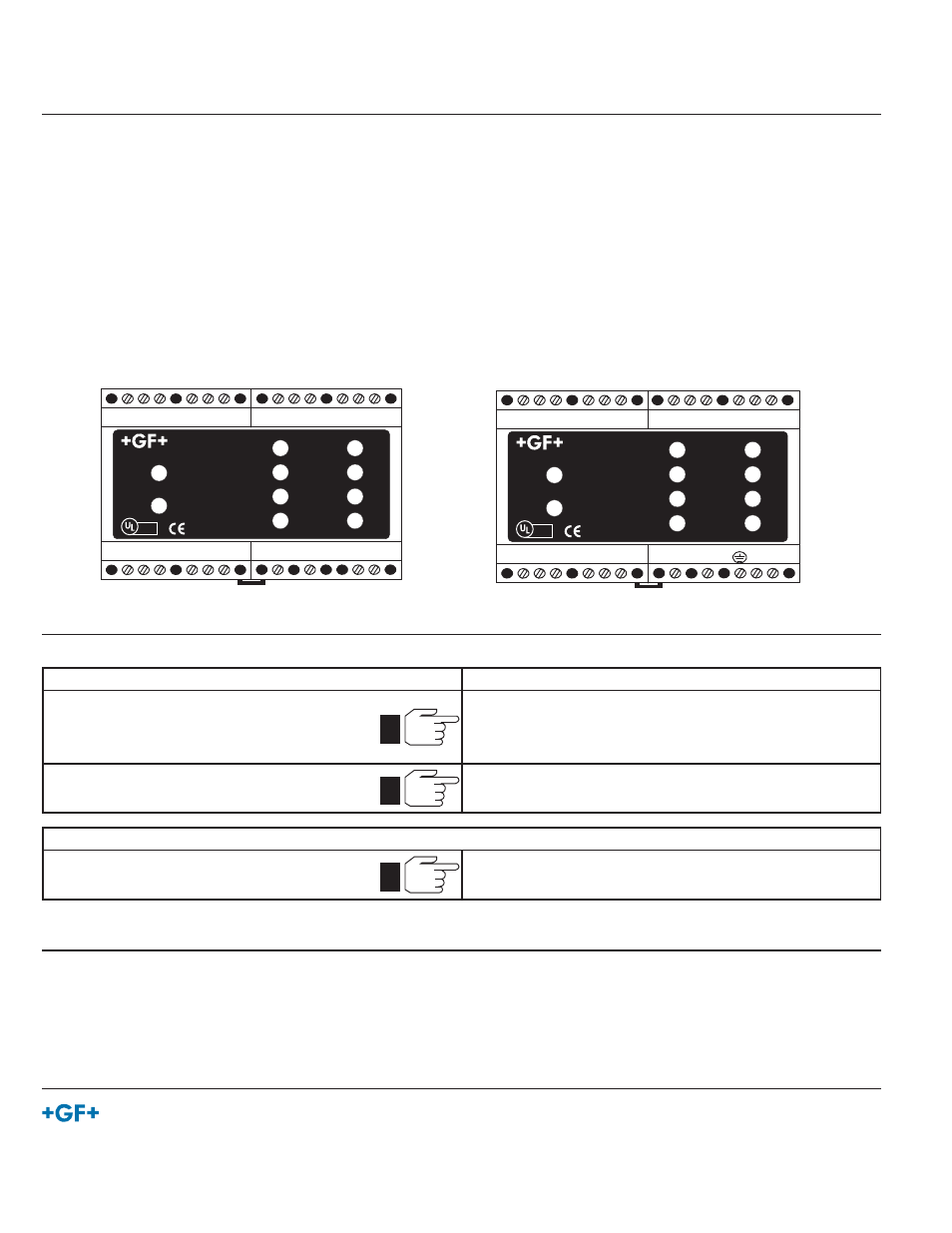

Signet 3-8059 Relay Module
Test A
Test B
Test C
Test D
Relay A
Relay B
Relay C
Relay D
LISTED
E171559
®
Relais
Zwei 250V/5A-Schwachstromkontaktrelais werden über die
serielle Verbindung zum Gerät gesteuert. Zur Steuerung
externer Geräte NO (Arbeitskontakt), COM (Gemeinsam) und NC
(Ruhekontakt) verwenden.
Normalbetrieb:
•
Grüne COM-Leuchte blinkt schnell.
•
Beide Relais werden vom Host-Gerät gesteuert.
8. Bestellinformationen
3-8059-4
159 000 772
Externes Relaismodul mit 4 Relais
3-8059-4AC
159 000 773
Externes Relaismodul mit 4 Relais und Netzteil
3-8050.396
159 000 617
RC-Filterkit
6205-0002
159 000 858
DIN-Schiene, 1m
6205-0003
159 000 859
Klammern, DIN-Schien
NC C NO
RELAY A
NC C NO
RELAY B
NC C NO
RELAY C
NC C NO
RELAY D
+
S
3
L
-
+
S
3
L
-
OUTPUT 24VDC
+ -
AC INPUT
INPUT
PASS-THRU
L N
COM
POWER
Signet 3-8059 Relay Module
Test A
Test B
Test C
Test D
Relay A
Relay B
Relay C
Relay D
LISTED
E171559
®
7. Relaistest
Hinweis: Das 8059-Modul kehrt automatisch in den Normalbetrieb zurück, wenn 5 Minuten lang keine Taste gedrückt wird.
8059-4
8059-4AC
Schritt
Reaktion des 8059-Moduls
Die TEST-Taste 5 Sekunden lang gedrückt halten
(bis die grüne DATA-Leuchte langsam blinkt).
• Das ausgewählte Relais wird jetzt über die TEST-Taste
gesteuert.
• Das Drücken der TEST-Taste des anderen Relais hat keine
Auswirkung.
Die TEST-Taste kurz drücken, um das Relais
umzuschalten.
• Die rote RELAY-Leuchte wird umgeschaltet, um den
Relaiszustand anzuzeigen.
Rückkehr des Relais in den Normalbetrieb:
Die TEST-Taste 5 Sekunden lang gedrückt halten
(bis die grüne DATA-Leuchte schnell blinkt).
• Das Relais kehrt in den aktiven Status zurück und wird vom
Host-Gerät gesteuert.
