INSTALLATION
3
15
SMARTSENS ORP 8510
www.krohne.com
11/2013 - 4002547602 - MA SMARTSENS ORP 8510 R02 de
3.5.2 Anschluss des Sensorkabels
3.5.3 Anschluß mit Verteilerdose SJB 200 W
GEFAHR!
Arbeiten an den elektrischen Anschlüssen dürfen nur bei ausgeschalteter
Spannungsversorgung durchgeführt werden.
INFORMATION!
Prüfen Sie anhand der Typenschilder, ob das gelieferte Gerät Ihrer Bestellung entspricht.
SMARTSENS Kabel VP 2.0
Schwarz (innere Koaxialabschirmung)
Ub+
Weiß
Ub-

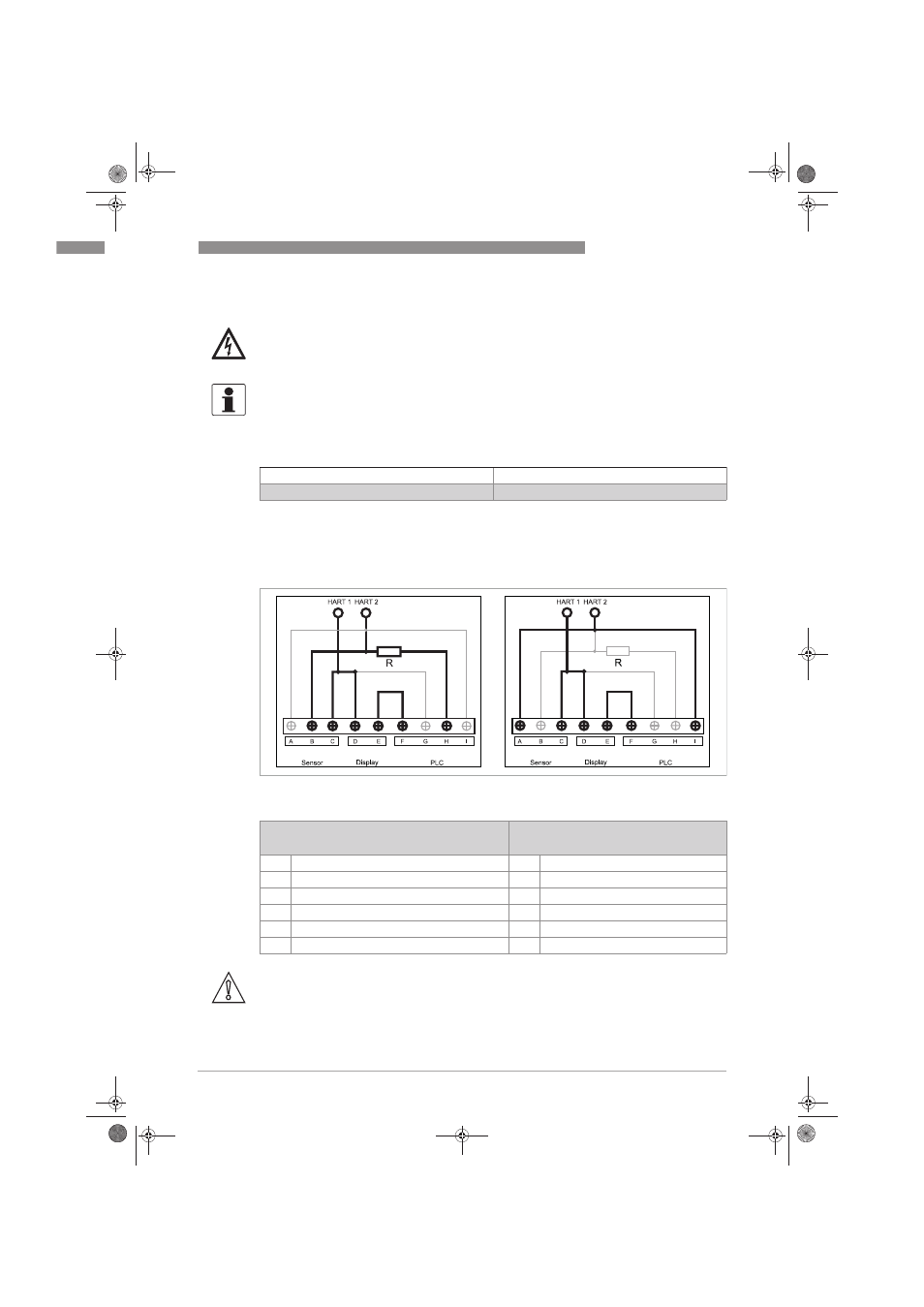

Abbildung 3-3: SJB 200 W mit SMARTMAC 200 W und Widerstand R (links). SJB 200 W mit SMARTMAC 200 W ohne
Widerstand R (rechts).
SJB 200 W mit SMARTMAC 200 W und
Widerstand R
SJB 200 W mit SMARTMAC 200 W ohne
Widerstand R
B
Sensor +
A
Sensor +
C
Sensor -
C
Sensor -
D
Display + (SMARTMAC 200W)
D
Display + (SMARTMAC 200W)
E
Display - (SMARTMAC 200W)
E
Display - (SMARTMAC 200W)
F
PLC - (Prozessleitsystem)
F
PLC - (Prozessleitsystem)
H
PLC + (Prozessleitsystem)
I
PLC + (Prozessleitsystem)
VORSICHT!
Verwenden Sie nicht den Widerstand R in der Stromschleife, wenn ein HART® -Trennverstärker
verwendet wird.
