2. DARSTELLUNG DER EINSTELLUNGEN
2.1
S
ie haben sicher bemerkt, daß der MO-FX über keine Eingangs-/Ausgangspegel-Regler verfügt.
Bewußt wurde der MO-FX so entworfen, um die Einstellungen zu vereinfachen. Bei
Verwendung eines Line-Level-Eingangs, setzen Sie den Ausgangspegel der Signalquelle so,
daß die Eingangspegel-LED des MO-FX nicht in den roten Bereich übergeht. Dies ist der optimale
Pegel des MO-FX. MO-FX gewährt Ihnen im Bypass-Modus einen “Unity Gain”. “Unity Gain”
bedeutet, daß der Pegel des durchlaufenden Signals weder verstärkt noch abgeschwächt wird.
D
I S T O R T I O N
/ I
N S E R T
Der Distortion / Insert Block unterscheidet sich von den übrigen Bearbeitungsblöcken des MO-FX:
• Er ist der einzige Effektblock, der sowohl in serieller als auch paralleler Schaltung mit den
übrigen Effektblöcken arbeiten kann.
• Die Stereo-Insert-Klinkenbuchsen des MO-FX ermöglichen Ihnen externe Effekte auszulösen.
Schließen Sie dazu die Signalquelle an, und aktivieren Sie den Distortion-Block. Das durch den
externen Effekt bearbeitete Signal wird in den Signalpfad geleitet.
• Wird der Drive Regler bis zum Anschlag nach links gedreht, so wird der Effektblock umgangen.
Dies ermöglicht Ihnen, mit Hilfe der Momentary und Engage Tasten, alleinig die externen mit den
Insertbuchsen verbundenen Effekte zu regeln.
"
Engage Taste:
Ermöglicht die Verzerrungsfunktion ein- bzw. auszuschalten. Weiterhin aktiviert
Sie den Effekt, der an den Insertbuchsen auf der Rückseite des MO-FX angeschlossen ist.
" Momentary Taste:
Aktiviert vorübergehend sowohl den Distortion Block als auch die Inserts
auf der Rückseite des MO-FX. Sie ist sehr nützlich, um Verzerrungen auf rythmische Akzente und
Motive anzuwenden. Hinweis: Die Momentary-Taste desaktiviert zeitweilig einen aktivierten Effekt.
Ein nicht aktivierter Effekt wird durch die Momentary-Taste aktiviert.
" Level Potentiometer:
Regelt den Ausgangs-Klangpegel der Verzerrung. Im Gegensatz zu den
übrigen Einstellungsmöglichkeiten (Mix bearbeitetes/unbearbeitetes Signal) des MO-FX, erlaubt der
Level Potentiometer den Pegel des verzerrten und am Ausgang gemischten Signals zu steuern.
" Drive Regler:
Ermöglicht den Sättigungspegel des Verzerrungseffekts zu beeinflussen. Wird der
Drive Regler auf Null gestellt, so wird der Distortion Block umgangen. Der Verzerrungseffekt kann in
zahlreichen Situationen umgangen werden. Zum Beispiel, wenn Sie einen Fuzz oder einen Phaser
verwenden möchten. Schließen Sie diese an die Insertbuchsen des MO-FX und betätigen Sie die
Engage- sowie Momentary-Taste, um den externen Fuzz-Effekt, anstatt der integrierten Verzerrung des
MO-FX, auszulösen
" Taste Dist nach FX:
Sofern der Distortion Block aktiviert und die “Dist nach FX” Taste betätigt
wurde, wird das verzerrte Signal an die übrigen Effektblöcke und an den Stereoausgang weitergeleitet.
Der Abgang des “Dist nach FX” erfolgt vor dem Einstellen des Verzerrungspegels. Selbst wenn die “Dist
nach FX” Taste betätigt wurde, ändert der Level Potentiometer den Verzerrungpegel am Ausgang.
Indem Sie den Level Potentiometer auf Null stellen, können Sie die Effekte verzerren, ohne das
unbearbeitete Signal zu beeinflussen. Dies erlaubt die Erzeugung von Verzögerungseffekten, Flanger
und verzerrten Tremolo (Sie können einen anderen Effektblock verwenden, um die Verzerrung auf
bestimmte Frequenzbänder zu limitieren. Dazu aktivieren Sie den gewünschten Block, stellen seinen
Mix-Potentiometer auf Minimum und wählen die gewünschten Frequenzbänder aus).
F
L A N G E
" Engage-Taste:
Aktiviert bzw. desaktiviert den Flanger.
" Momentary-Taste:
Aktiviert vorübergehend den Flanger. Diese Taste ist sehr nützlich, um
speziellen Takteinheiten zusätzlichen Effekt beizumischen. Hinweis: Die Momentary-Taste desaktiviert
zeitweilig einen aktivierten Effekt. Ein nicht aktivierter Effekt wird durch die Momentary-Taste
aktiviert.
" Mix-Potentiometer:
Regelt das Mischungsverhältnis von bearbeitetes/unbearbeitetes Signal
des Flanger-Effekts. Die Mix-Potentiometer des MO-FX gewähren eine zusätzliche Verstärkung von 9
dB innerhalb der letzten 25 % der Einstellungsskala. Dadurch kann der Effekt beim Mix
hervorgehoben werden. Der Mix-Potentiometer ermöglicht eine Feineinstellung des Signalpegels des
ausgewählten Bandes. Das bedeutet, daß sobald der Mix-Potentiometer auf Null gestellt wird und,
der Effekt aktiviert wird, nur die Signale der, mit Hilfe der Band-Taste eingestellten Bänder bearbeitet
werden.
" Depth-Potentiometer:
Regelt die Tiefe des Flanger. Die mittlere Einstellungsposition
entspricht dem Nullwert. Dieser Potentiometer ermöglicht Ihnen das Abtasten des Flanger
umzukehren, indem positive sowie negative Werte benutzt werden.
" Regen-Potentiometer:
Ermöglicht die Bearbeitung des Flanger–Pegels, der fortlaufend als
Eingangsquelle wiederverwendet wird. So erzeugen Sie den Klang eines Düsenflugzeugs.
" Speed-Potentiometer:
Regelt die Abtastdauer des Flanger von 0,1 Hz bis 10 Hz. Wird die
Sync-Taste aktiviert, so bestimmt der Speed-Potentiometer die Anzahl der Abtastbewegungen des
Flanger pro Takteinheit. Eine Einstellung von 1:8 bedeutet, daß alle 8 Takteinheiten oder alle zwei
Taktstriche ein Abtasten erfolgt. Eine Einstellung von 2:1 bedeutet, daß zwei Abtastungen pro
Takteinheit erfolgen. Sofern der Speed-Potentiometer auf Null gestellt ist, ermöglicht der Depth-
Potentiometer, das Abtasten manuell zu regeln.
" Sync-Taste:
Ermöglicht Ihnen zwischen einer normalen Geschwindigkeitseinstellung und einer
tempo-synchronisierten auszuwählen (siehe Abschnitt zur Zeitsynchronisierung Seite 60).
" Band-Taste:
Dient zur Auswahl der 7 Kombinationen der Bandfrequenzen, auf die der Flanger
angewandt werden kann. Die Kombinationen werden durch drei LEDs dargestellt. (High, Mid und
Low). Folgende Kombinationen sind möglich: All bands (Breitband), High (Höhen), Mid (Mitten), Low
(Tiefen), Low+High (Tiefen und Höhen), Low+Mid (Tiefen und Mitten), High+Mid (Höhen und
Mitten). Hinweis: Jedes mal wenn Sie die Band-Taste betätigen, geht der MO-FX zur nächsten
Kombination über. Sie können jederzeit die Taste 1/2 Sekunde lang drücken, um zum All-Bands-
Modus zurückzugelangen.

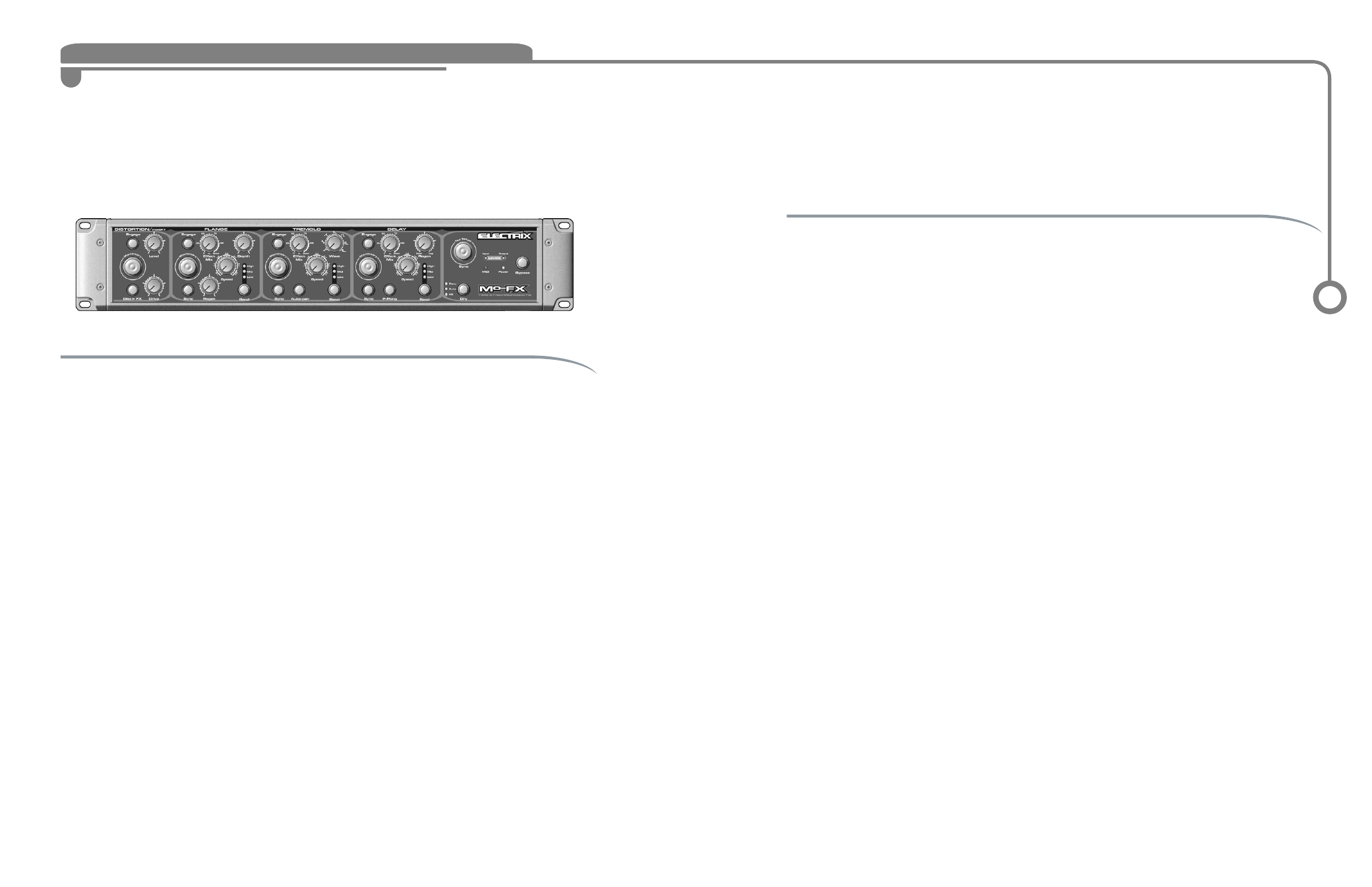

VORDERSEITE
