Waschplatz 3 und 4 nicht dargestellt.
1 Feinfilter Frischwasser (80-100 μm,
Option)
2 Absperrventil Frischwasser
3 Absperrventil Frischwasser zur Enthär-
tung
4 Absperrventil enthärtetes Wasser
5 Salztank
6 Härtesensor
7 Steuerkopf Basenaustauscher
8 Basenaustauscherflasche
9 RO-Membrane
10 Durchflussmesser Permeat
11 Verteilerblock
12 Drossel
13 Schwimmerbehälter Kaltwasser
14 Niveauschalter PUFFERBEHÄLTER
VOLL
15 Niveauschalter PUMPE RO EIN
16 Niveauschalter PUFFERBEHÄLTER
LEER
17 Absperrventil Permeatbehälter
18 Pufferbehälter Permeat
19 Druckschalter Wassermangel RO
20 Manometer Arbeitsdruck
21 Pumpe RO
22 Entnahmeventil enthärtetes Wasser
23 Aktivkohlefilter
24 Feinstfilter
25 Soleventil im Salztank
26 Magnetventil Kaltwasser
27 Magnetventil Permeat
28 Hochdruckpumpe
29 Überströmventil
30 Schaumlanze (2-Werkzeug-Ausführung)
31 Mischkammer Schaum (2-Werkzeug-
Ausführung)
32 Handspritzpistole (2-Werkzeug-Aus-
führung)
33 Dosierpumpe
34 Handspritzpistole mit Waschbürste (1-
Werkzeug-Ausführung)
35 Mischkammer Schaum (1-Werkzeug-
Ausführung)
36 Magnetventil Druckentlastung
37 Druckschalter Luft
38 Kompressor
39 Saugschlauch Reinigungsmittel
40 Reinigungsmittelfilter, Fußventil
41 Magnetventil Warmwasser
42 Ablassventil
43 Wassermangelsicherung
44 Schwimmerbehälter Warmwasser
45 Umwälzpumpe Warmwasser
46 Temperatursensor Warmwasser
47 Strömungswächter
48 Temperatursensor Brennerausgang
49 Brenner mit Durchlauferhitzer
50 Brennstofftank (Option)
51 Brennergebläse mit Brennstoffpumpe
52 Magnetventil Brennstoff
53 Abgasthermostat
54 Flammüberwachung
55 Druckminderer Luft
56 Magnetventil
57 Verteilerblock Luft
58 Dosierventil Luft
59 Druckminderer Wasser
60 Dosierpumpe
61 Chemiebehälter
62 Verteiler Wasser/Reinigungsmittel
63 Magnetventil Wasser/Chemie
64 Dosierventil Wasser/Chemie
65 Bypassventil Halblast mit Drossel, nur
bei Hochdruckmodul Typ 908

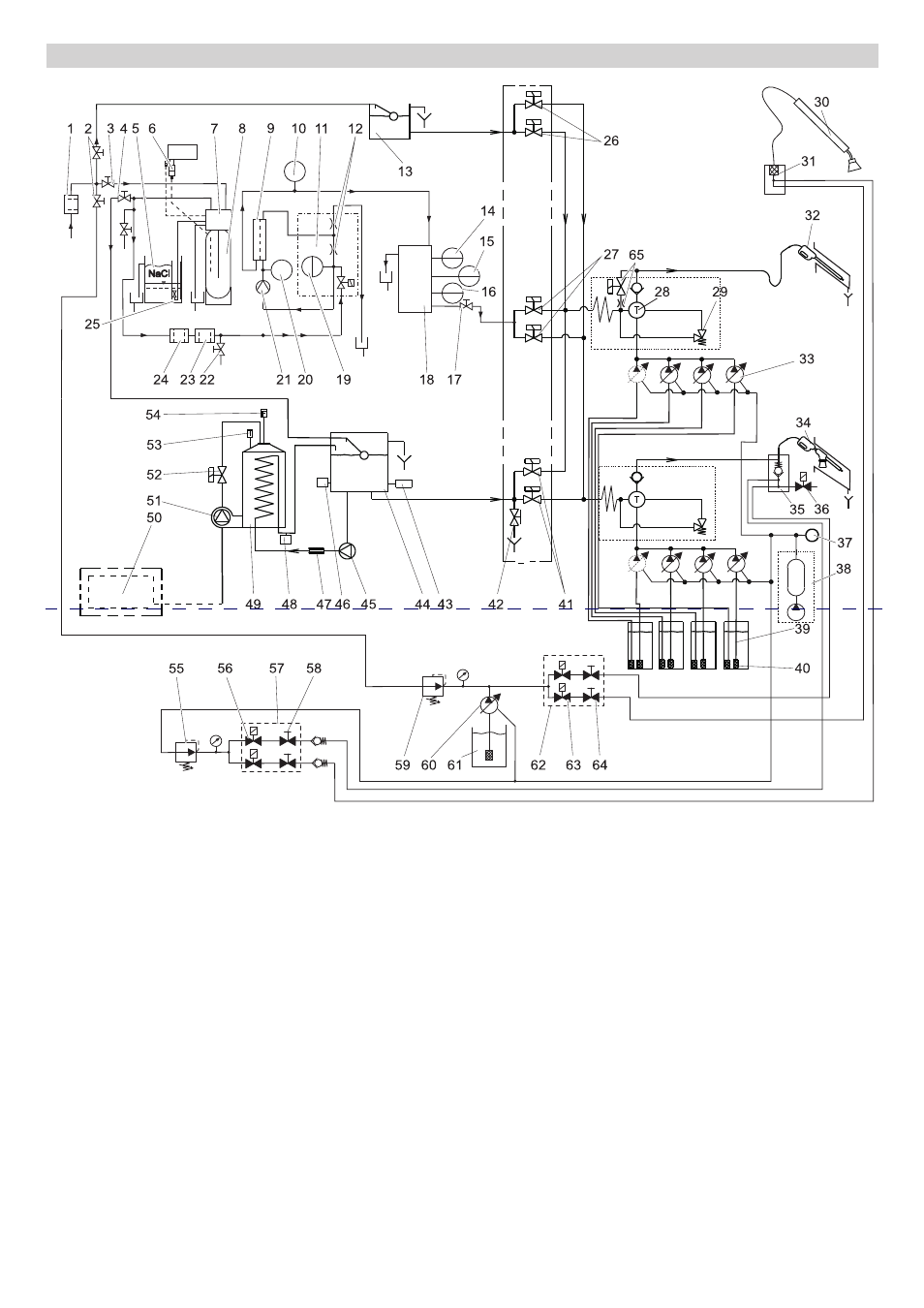

Fließschema Anlage mit Trockenschaum
