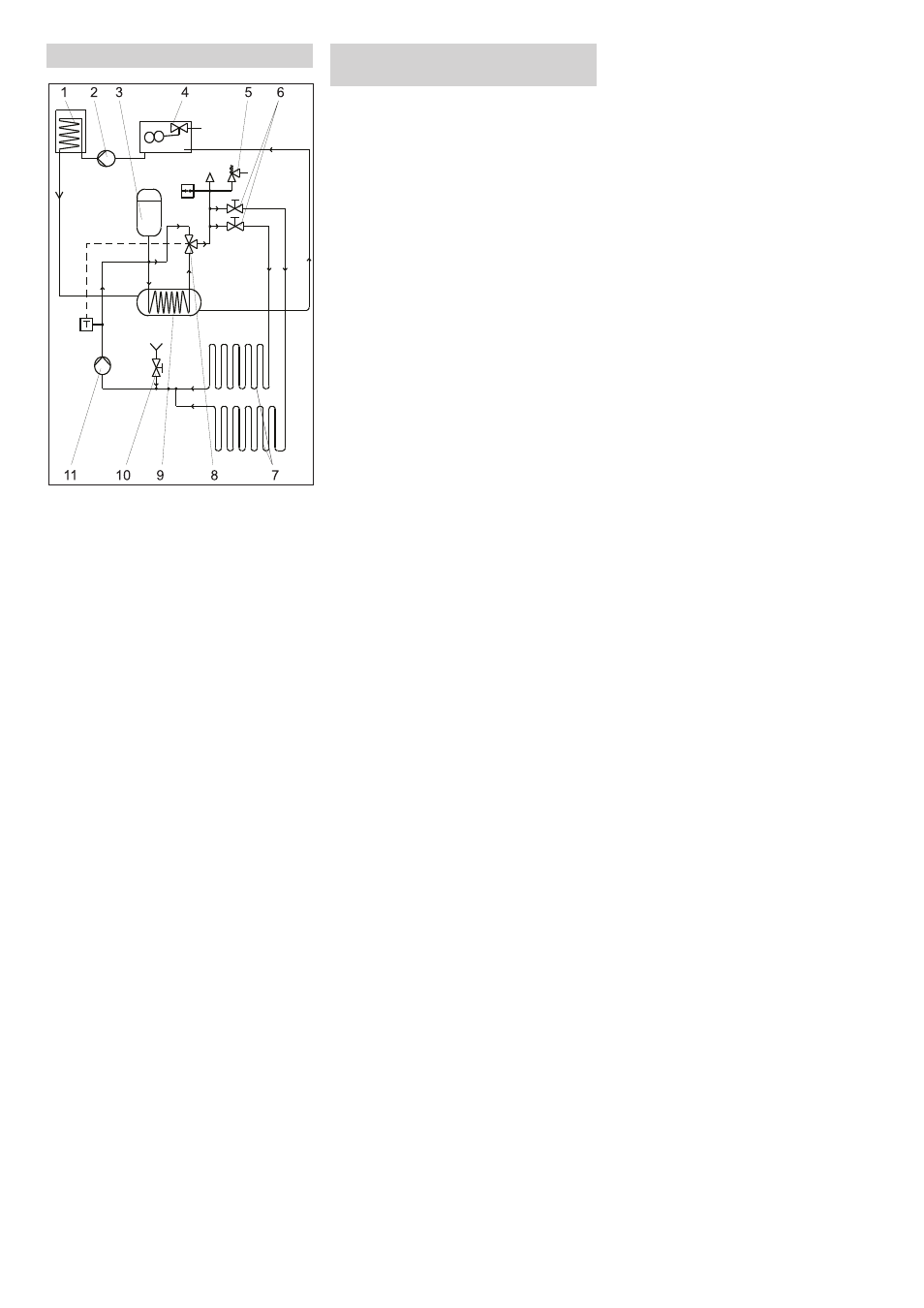

Waschplatz 3 und 4 nicht dargestellt.
1 Brenner mit Durchlauferhitzer
2 Umwälzpumpe Warmwasser
3 Ausgleichsgefäß
4 Schwimmerbehälter Warmwasser
5 Sicherheitsventil
6 Absperrventil Vorlaufleitung
7 Rohrleitung Waschplatzheizung
8 Thermostatmischventil
9 Wärmetauscher
10 Absperrventil Füllleitung
11 Umwälzpumpe Waschplatzheizung
–
Öffnet bei Überschreitung des zulässi-
gen Betriebsdrucks, also auch bei Los-
lassen des Hebels der
Handspritzpistole, und führt das Was-
ser im Kreislauf. Bei erneutem Öffnen
der Handspritzpistole steht der Hoch-
druckstrahl sofort wieder zur Verfü-
gung.
Das Überströmventil ist werkseitig einge-
stellt und plombiert. Einstellung nur durch
den Kundendienst.
–
Das Sicherheitsventil schützt den Heiz-
kreislauf Waschplatzheizung (Option)
vor Überdruck.
–
Regelt die Vorlauftemperatur für die
Waschplatzheizung (Option) in Abhän-
gigkeit von der Rücklauftemperatur.
Wenn der Brenner nicht zündet oder bei
Betrieb die Flamme erlischt, schließt die
Flammenüberwachung das Brennstoffma-
gnetventil und schaltet das Brennergebläse
ab.
–
Wenn die Abgastemperatur über den
zulässigen Wert steigt, schaltet der Ab-
gasthermostat den Brenner ab und ver-
riegelt.
–
Wenn durch Entnahme von Warmwas-
ser und nachfließendem Kaltwasser die
Wassertemperatur im Schwimmerbe-
hälter Warmwasser sinkt, schaltet der
Temperaturfühler die Umwälzpumpe
Warmwasser ein und bei Erreichen der
Maximaltemperatur wieder aus.
–
Verhindert Dampfbildung im Durchlauf-
kessel.
–
Nachdem die Umwälzpumpe Warm-
wasser angelaufen ist, schaltet der
Strömungswächter den Brenner ein.
–
Schaltet den Brenner bei zu geringem
Wasserstand im Schwimmerbehälter
Warmwasser ab.
–
Der Motorschutzschalter unterbricht
den Stromkreis, wenn der Motor über-
lastet ist.
Übersteigt die Resthärte des enthärteten
Wassers einen Grenzwert, berechnet die
Steuerung die Restkapazität der Basen-
austauscherflasche.
Spätestens in der folgenden Nacht wird die
Regeneration der Basenaustauscherfla-
sche gestartet.
Bei Wassermangel wird die Anlage ge-
stoppt um den Trockenlauf der Pumpe zu
verhindern.
Schaltet bei vollem Pufferbehälter Permeat
die Pumpe aus.
Schaltet die Pumpe RO zur Produktion von
Permeat ein.
Gibt ein Signal an die Anlage, wenn der
Pufferbehälter Permeat leer ist.
Waschplatzheizung (Option)
Überwachungs- und Sicherheitsein-
richtungen
Überströmventil Hochdruckpumpe
Sicherheitsventil
Thermostatmischventil
Flammenüberwachung
Abgasthermostat
Temperaturregler
Temperaturbegrenzer
Strömungswächter
Wassermangelsicherung
Motorschutzschalter
Sensor Hartwasser
Druckschalter Wassermangel RO
Niveauschalter Pufferbehälter voll
Niveauschalter Pumpe RO ein
Niveauschalter Pufferbehälter leer
