Karcher SB-Hochdruckreiniger SB MB Benutzerhandbuch
Seite 8
-
6

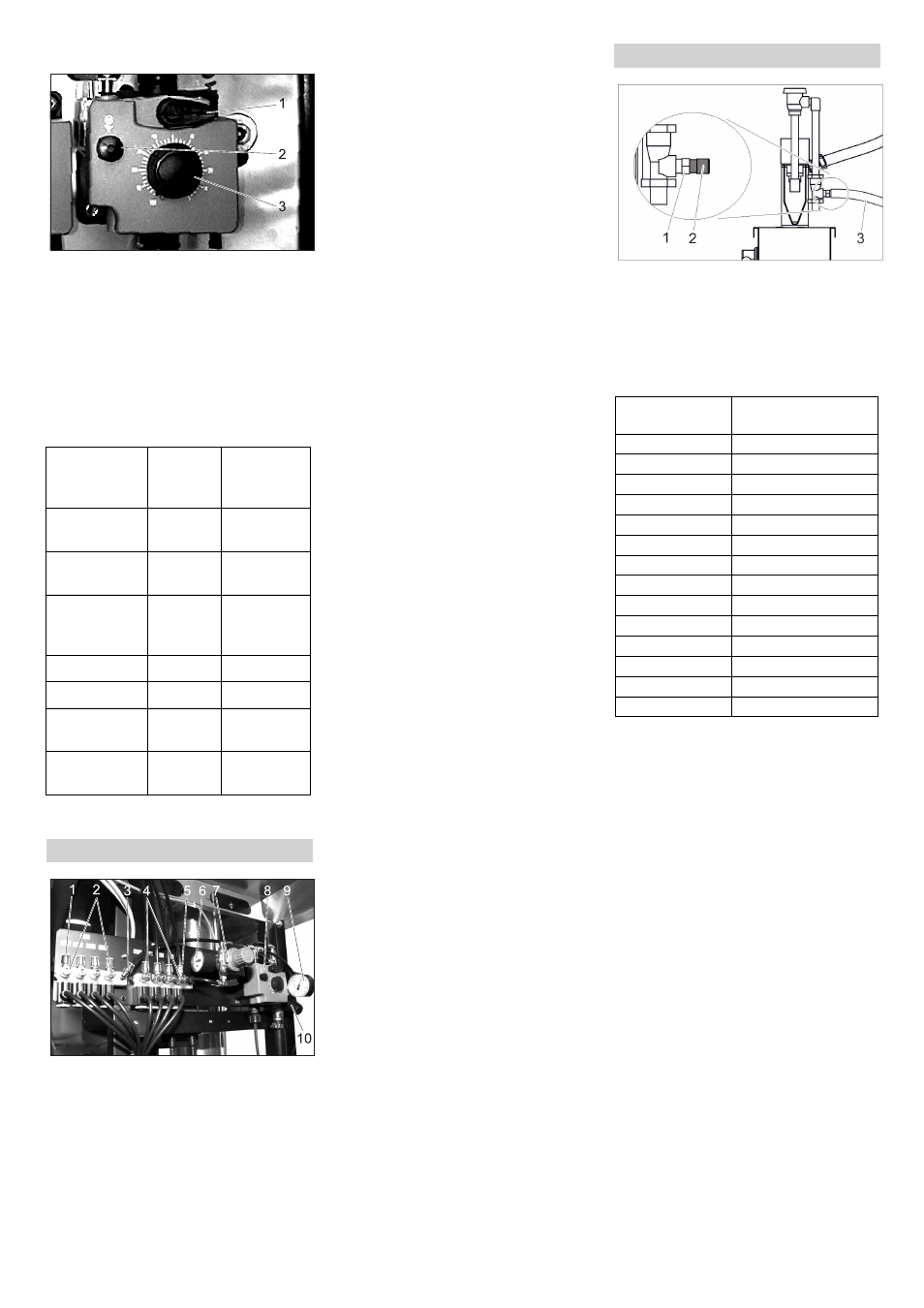

1 Entlüftungshebel
2 Entlüftungstaste
3 Einstellknopf Dosiermenge
Einstellknopf Dosiermenge herauszie-
hen.
Entlüftungstaste abwechselnd drücken
und loslassen und währenddessen den
Einstellknopf auf den gewünschten
Wert drehen.
Entlüftungstaste loslassen.
Einstellknopf Dosiermenge eindrücken.
1 Ausgang Wasser/Reinigungsmittel
2 Dosierventil Wasser/Reinigungsmittel
3 Eingang Wasser/Reinigungsmittel
4 Dosierventil Luft
5 Ausgang Luft
6 Manometer Druckluft
7 Druckminderer Luft
8 Dosierpumpe
9 Manometer Wasser
10 Druckminderer Wasser
Frischwasserzulauf öffnen.
Waschprogramm „Schaumwäsche“ an
einem Waschplatz ausführen.
Druckminderer Wasser auf 0,25 MPa
(2,5 bar) einstellen.
Dosierpumpe Schaumstation auf 20%
einstellen.
Vorgehensweise siehe „Dosierpumpen
einstellen“.
Frischwasserzulauf öffnen.
Schlauch am Ausgang des Verteiler-
blocks Wasser/Chemie abnehmen und
durch ein ca. 400 mm langes Schlauch-
stück (PVC-Schlauch 6/4) ersetzen.
Waschprogramm „Schaumwäsche“ für
diesen Waschplatz ausführen.
Flüssigkeitsstrom aus dem Schlauch-
stück durch Verstellen des Dosierven-
tils Wasser/Reinigungsmittel auf 300
ml/min einstellen (mit Messzylinder
messen).
Waschprogramm „Schaumwäsche“ be-
enden.
Schlauchstück entfernen und Schlauch
zum Waschplatz wieder anschließen.
Einstellung der Dosierventile Wasser/
Chemie für die restlichen Waschplätze
wiederholen.
Druckminderer Luft auf 0,25 MPa
(2,5 bar) einstellen.
Service-Werkzeug 6.901-074.0 zwi-
schen Ausgang Luft und Schlauch zum
Waschplatz einsetzen.
Waschprogramm „Schaumwäsche“ für
diesen Waschplatz ausführen.
Dosierventil Luft so einstellen, dass das
Manometer des Service-Werkzeugs
0,15 MPa (1,5 bar) anzeigt.
Waschprogramm „Schaumwäsche“ be-
enden.
Service-Werkzeug entfernen und
Schlauch zum Waschplatz wieder am
Verteilerblock Luft anschließen.
Einstellung der Dosierventile Luft für
die restlichen Waschplätze wiederho-
len.
Hinweis
Nach Ausführung der Grundeinstellung soll
die Konsistenz des Schaums nur noch
durch Verstellen der Dosierventile Luft ver-
ändert werden.
1 Eingang Reinigungsmittel
2 Düseneinsatz
3 Reinigungsmittel-Saugschlauch
Saugschlauch abziehen.
Düseneinsatz für das gewünschte Mi-
schungsverhältnis auswählen:
Einstellung für RM 801, 10:1. Für RM 801
blaue Düse auswählen.
Düseneinsatz bis zum Anschlag in den
Eingang Reinigungsmittel einschieben.
Saugschlauch aufstecken.
Druckminderer Luft auf 3 bar einstellen.
Vorsicht
Beschädigungsgefahr durch saure Reini-
gungsmittel. Zur Felgenreinigung dürfen
nur alkalische Reinigungsmittel verwendet
werden.
Hinweis:
Nach ausgeführter Grundeinstellung soll
das Sprühbild nur noch durch Verstellen
des Druckminderers Luft verändert wer-
den.
Das gleichmäßige Auftragen auf die Felgen
wird erleichtert, wenn dem Felgenreiniger-
konzentrat ein geeigneter Farbstoff beige-
mischt wird.
Grundeinstellung
Reini-
gungs-
mittel
Stellung
Einstell-
knopf (%)
Hochdruck-
wäsche
RM 806
50
Nassschaum
(Option)
RM 806
50
Trocken-
schaum (Opti-
on)
RM 812
50
Heißwachs
RM 820
50
Top-Pflege
RM 821
50
Schmutzlö-
sen (Option)
RM 806
50
Insektenlösen
(Option)
RM 803
50
Trockenschaumstation
Grundeinstellung Wasser
Grundeinstellung Wasser/Chemie
Grundeinstellung Luft
Felgenreiniger (Option)
Düsenfarbe
Wasser/
Reinigungsmittel
keine Düse
1:1
grau
1,2:1
schwarz
2:1
beige
4:1
rot
6:1
weiß
9:1
blau
10:1
hellbraun
13:1
grün
21:1
orange
26:1
braun
30:1
gelb
38:1
violett
50:1
rosa
100:1
Grundeinstellung Wasser/Chemie
Grundeinstellung Luft
